PC机启动流程。PC如何从上电进入到操作系统？

2019-04-13 14:59发布

站内文章 / 模拟电子
15491 0 1709
  1. 固件的初始化，尝试启动CPU
  2. 电源刚接通后，处理器处于实模式(real mode)并且禁止了内存分页机制，且只有1MB的可用存储地址空间。
  3. 启动时寄存器的初始化，保存着CPU执行指令地址的地址寄存器(EIP)指向的是0xFFFFFFF0（4GB存储空间的最后16字节），这个地址被称为reset vector，是一条到BIOS程序入口的跳转指令。
在这里插入图片描述
  1. 执行BIOS程序，进行通电自检(Power-on Self Test – POST)过程以检测计算机的众多组件。显卡->内存->其它设备。整理所有可用的资源——中断、内存大小、PCI设备的I/O端口。
  2. 完成POST之后，BIOS需要在硬盘、光驱、软驱等地方搜寻操作系统内核的位置以启动操作系统。
  3. 若是从硬盘启动，则将主引导记录（硬盘的第一个扇区）载入到内存地址0x7c00的位置并且跳转到这一地址开始执行MBR中的指令。

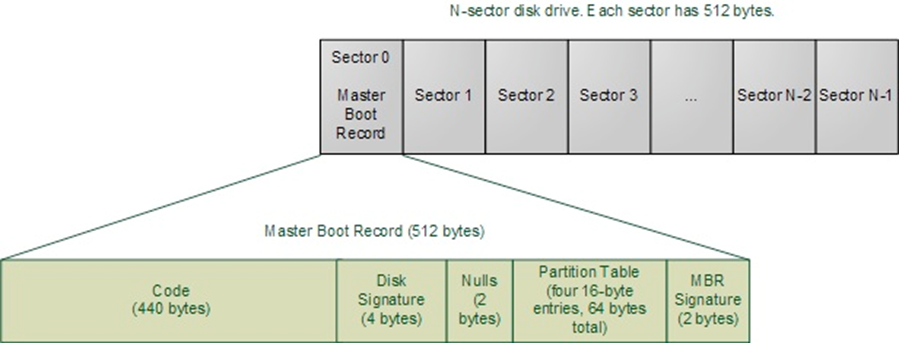

在这里插入图片描述 （此图为第六步中的MBR示意图）
在这里插入图片描述
  • 黄 {MOD}部分(000H-1B7H):引导分区
    作用:检测最后两个字节是否为“55AA”,检测是否有活动分区,若有,读入活动分区的引导扇区地址,判断其是否合法,若合法,将控制权交给操作系统.每个磁盘的引导程序都不是一样的,它在格式化磁盘的时候由格式化程序自动产生.
  • 绿 {MOD}部分(1B8H-1BBH):磁盘签名
    作用:Windows系统在对磁盘进行初始化的时候写入的标签,不可或缺,Windows依靠它来识别硬盘.若丢失,Windows认为硬盘没有初始化.
  • 橙 {MOD}部分(1BEH-1FDH):分区表
    作用:管理磁盘分区,丢失或损坏都会导致分区丢失或损坏.
