class="markdown_views prism-kimbie-light"> 最近接手一个简小的项目，需要用到PIR传感器，由于不能使用网上那种成品的PIR模块，所以需要自己重新规划设计电路，最后经过筛选型号，选用国产的6脚AS612，不过商家最后给我寄的是BS612。在其产品官网上搜索其资料，也是仅有的一张简单的多型号复合参考应用，图中标注的原理图引用引脚也是错的（因我按此接线，直接发烫。），真是对其无语。。。
好在网上搜索有AS612产品的数据手册，我也只能参照它(事实上两个是同一个厂家不同型号的的，标注说是内部处理IC不同)。网上较多的应用还是3脚型PIR的加上一个专用处理IC。而我选用的这种应该是内部集成处理的。外围只需要加一些阻容选能电路。 如上述，由于资料太少，摸索了几日，才对其电路应用有所领悟，遂在此作以笔记之。

AS612的PIR传感器有：
1:SENSE -->PIR检测灵敏度设置脚
2:OEN -->输出使能设置脚(或说PIR检测启用使能)
3:GND/VSS -->电源地
4:VDD -->电源正极
5:OUT/REL -->PIR信号输出
6:ONTIME -->PIR高电平信号输出保持时长
此6脚。 下面说下引脚参数配置：

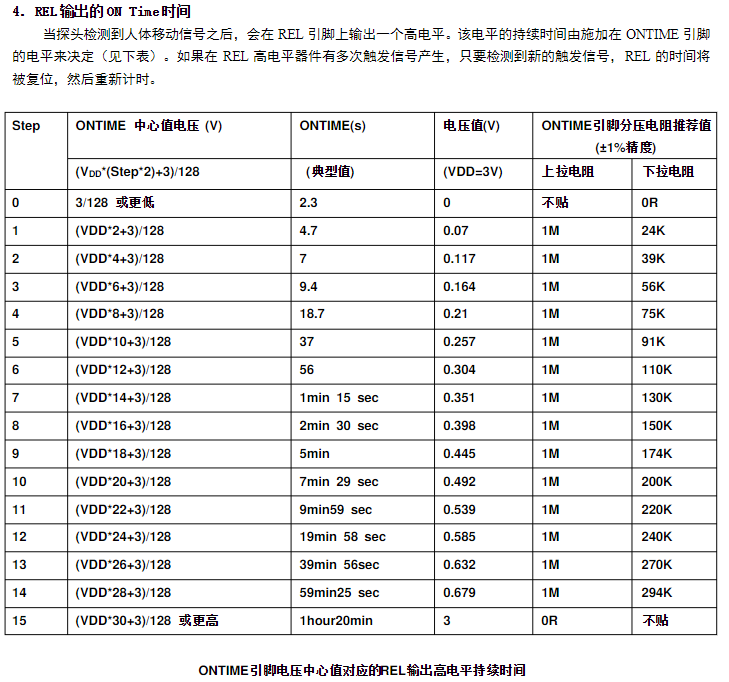

高电平输出保持时长配置参数，由上下拉电阻分压值
由上曲线图知道，Vsens引脚电压超过0.25VDD之后，灵敏度就到达恒定最小值啦，Vsens=0V时，灵敏度就处于最高。
由图可知，当Voen>=VIH和Voen>=VIL之间时，该引脚为有效状态，
而由下图可知，VIH>0.4VDD,VIL<0.2VDD. 所以要保证OEN引脚为有效状态,必须Voen>0.4VDD，电压回落时Voen>0.2VDD.
经过实际使用，其特性是：当检测到热体红外信号后，Vout/REL引脚就输出高电平，此高电平会保持一定时长（即ONTIME引脚配置的时间值），就算是一直给PIR人体红外信号，其依旧会在ONTIME时间值之后就跌落为低电平，然后经过低电平锁定时间后，再次变为高电平，保持ONTIME后就跌落为低电平，一言之，即若人体红外不走开，最后就是类似于PWM的周期信号，低电平的锁定时间实际观测与感应的距离（灵敏度吧）有点关系，如下表指出，其典型值为2.3s
