概念引入

        对于三维渲染中的物体而言，出 {MOD}的光影渲染往往能够给画面带来质的飞跃提升。由光照方程可见，物体表面的法线对于最终的光照计算结果起着重要的作用，而物体的表面的顶点/面数则对光照没有太大的影响——这为我们的一个想法提供了可能性，也就是说，我们可不可以通过高模来获取法线，然后用低模渲染物体，并把高模的法线应用到物体上。此时，经过光照计算，呈现在我们眼前的就是高模下的光照细节表现，让我们感觉模型似乎很精细。                                                     (图片来自网络)         基于这个想法，法线贴图诞生了。我们把法线存在一张图片里，通过纹理映射建立法线和像素的对应关系，就能基本还原高模的法线分布。比起高模，法线贴图能够在画面效果不打折扣的条件下，大大减少内存显存的占用量，并提高渲染效率。 以下是不使用法线贴图，使用顶点法线进行渲染的结果： 以下是使用法线贴图进行渲染的结果： 将镜头拉近，我们可以观察到丰富的表面细节：

法线的存储与读取

        法线是一个向量，经过归一化计算后，分布在[-1,1]之间，为了把它压缩到[0,1]之内，需要做一个简单的线性映射：         color = (N + 1) / 2         那么类似的，从法线贴图中解析法线的时候，要做一个逆运算：         N = 2 * color - 1         但是，对于解析后得到的法线，我们仍然不能直接使用它，因为出于一种不成文的规矩，我们的法线贴图中的法线并不是记录在世界坐标系下的，而是存储在一个特殊的坐标系下，即切线空间中。         切线空间是什么？对于一个网格模型，我们逐顶点来分析，每个顶点都有着自己的切线空间，如下图所示，我们可以将其称为TBN空间。其中N代表该点处的法线，T(tangent)和B(binormal)都是该点处的切线。由于一个点处的切线有无数条，我们指定T切线是沿着纹理的u坐标方向的，B切线是沿着纹理的v坐标方向的。         那么，对于法线纹理中的法线，它是在TBN空间存储的，具体可能是下图的样子。由图可见图中有两个法线(N)，一个是黑 {MOD}的N，另一个是蓝 {MOD}的N'，要注意区分这两者。前者是实际使用的模型中，垂直于当前点的那个法线(点法线），而后者是从法线纹理中读取的法线（像素法线)，也就是说，读取的法线不总是垂直于点，而是在原法线的基础上有一点偏移。        在法线贴图中，我们使用切线空间来存储，这也就意味着我们可以很容易从其推导出法线的偏移信息，而这个偏移信息是和具体的模型无关的，也就是说，当我们使用切线空间下的法线贴图时，我们可以将一张贴图应用于不同模型上，无论是球形，圆柱体或是正方体，甚至是更为复杂的模型。

计算TBN矩阵

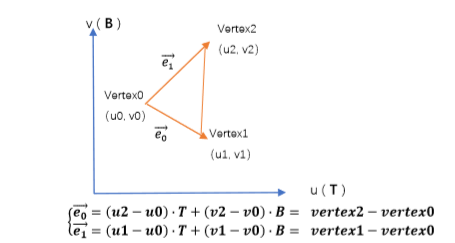

       也许上面的解析不一定能够完全理解，那么可以试着一起动手计算一遍TBN矩阵，来更好地认识前文提及的一些概念。        也就是说，我们需要在给出模型按照三角形排布的点集时，自动计算出它的法线以及两条切线。此时，我们的输入是网格中三角形三个点的模型空间坐标，以及uv纹理坐标。        (1) 计算面法线         在已知三个点坐标的情况下，面法线的计算非常简单，只需要求三角形中两个向量的叉积即可。在这个计算过程中，我们可能需要考虑到的一个问题是，垂直于一个面片的法线有两个方向，我们需要保证我们求出的法线是实际我们需要的那个方向的法线。         在OpenGL中，对于组成三角形的三个点对应的法线方向有着这么一个规定，根据输入的三个点的方向，按照右手定则，让四指方向指向三个点的流动方向，大拇指的朝向即为法线方向。所以在计算法线时，我们也需要按照这一规律进行计算。         (2) 计算面切线         由于第二条切线可以通过叉乘得到，在这里我们只计算切线T。由于切线T取得沿着纹理坐标u方向，所以我们实际上需要计算向量u。        如上图，向量e0和e1可以用模型空间下的坐标来表示，即：        e0 = vertex1.position - vetex0.position        e1 = vertex2.position - vertex0.position       也可以使用TBN空间作为基向量来表示：        e0 = t1 * T + b1 * B        e1 = t2 * T + b2 * B        其中，t1,t2,b1,b2是向量之间的u,v差值。        联立以上方程组，可以求解出T,B两个向量。我们最终保留切线T的计算结果。         (3) 将面法/切线转换到点法/切线         由于我们的计算是基于面来计算的，所以我们得到的实际上是面法线和面切线。但是，我们传入顶点着 {MOD}器中，应该为顶点法线和顶点切线。此处我们还需要经过一次处理，即对于每个点，求其邻接面的面法线/切线的平均值。        我们最终计算的代码如下： struct VertexData { QVector3D position; QVector3D tangent; QVector3D normal; QVector2D texture; // texcoord int adjoinPlane = 0; }; void CalNormalAndTangent(VertexData& vertex0, VertexData& vertex1, VertexData& vertex2) { float u0 = vertex0.texture.x(); float v0 = vertex0.texture.y(); float u1 = vertex1.texture.x(); float v1 = vertex1.texture.y(); float u2 = vertex2.texture.x(); float v2 = vertex2.texture.y(); float t1 = u1 - u0; float b1 = v1 - v0; float t2 = u2 - u0; float b2 = v2 - v0; QVector3D e0 = vertex1.position - vertex0.position; QVector3D e1 = vertex2.position - vertex0.position; float k = t1 * b2 - b1 * t2; QVector3D tangent; tangent = k * QVector3D(b2 * e0.x() - b1 * e1.x(),b2 * e0.y() - b1 * e1.y(),b2 * e0.z() - b1 * e1.z()); QVector3D normal; normal = QVector3D::crossProduct(e0, e1); QVector vertexArr = { &vertex0, &vertex1, &vertex2}; for(int i = 0;i < vertexArr.size();i++) { vertexArr[i]->adjoinPlane++; float ratio = 1.0f / vertexArr[i]->adjoinPlane; vertexArr[i]->normal = vertexArr[i]->normal * (1 - ratio) + normal * ratio; vertexArr[i]->tangent = vertexArr[i]->tangent * (1 - ratio) + tangent * ratio; } }

将法线贴图从切线空间转换到世界空间

        为了能够应用法线的计算，我们需要统一计算的坐标空间，我们有两个选择，一个是在切线空间下进行光照的计算，这意味着我们要把光照方向等向量转换到切线空间，另一个是在世界空间上进行光照计算，这意味着我们要把法线转换到世界坐标系。但无论怎样，我们都需要TBN矩阵参与坐标空间的转换运算。        在此我们介绍将法线从切线空间转换到世界空间的方法。        (1) 顶点着 {MOD}器       在这里，我们所做的事情包括像往常一样的把顶点坐标转换到投影空间，并记录顶点的世界坐标，将世界坐标、纹理坐标、法线和切线传递到片元着 {MOD}器。需要注意的是，我们之前求得的法线和切线都是模型坐标系下的，我们也同样要将它们转换到世界坐标系进行计算。 uniform mat4 ModelMatrix; uniform mat4 IT_ModelMatrix; uniform mat4 ViewMatrix; uniform mat4 ProjectMatrix; attribute vec4 a_position; attribute vec3 a_normal; attribute vec3 a_tangent; attribute vec2 a_texcoord; varying vec2 v_texcoord; varying vec3 v_tangent; varying vec3 v_normal; varying vec3 worldPos; void main() { gl_Position = ModelMatrix * a_position; worldPos = vec3(gl_Position); gl_Position = ViewMatrix * gl_Position; gl_Position = ProjectMatrix * gl_Position; v_texcoord = a_texcoord; v_normal = mat3(IT_ModelMatrix) * a_normal; v_tangent = mat3(ModelMatrix) * a_tangent; }         (2) 片元着 {MOD}器         我们首先读取法线，然后将法线进行空间的转换，再像平时一样做光照计算。其中，为了保证T一定垂直于N，需要在片元着 {MOD}器中做一次矫正。然后通过叉乘得到B，以获取TBN矩阵。 uniform sampler2D brick_N; uniform sampler2D brick_D; uniform vec3 LightLocation; uniform vec3 cameraPos; varying vec3 worldPos; varying vec3 v_tangent; varying vec3 v_normal; varying vec2 v_texcoord; vec3 UnpackNormal(vec3 normal) { vec3 N = normalize(v_normal); vec3 T = normalize(v_tangent - N * v_tangent * N); vec3 B = cross(N, T); mat3 TBN = mat3(T,B,N); normal = normalize(2 * normal - 1); normal = normalize(TBN * normal); return normal; } void main() { vec3 normal = texture2D(brick_N, v_texcoord); normal = UnpackNormal(normal); vec3 lightDir = normalize(LightLocation - worldPos); vec3 ViewDir = normalize(cameraPos - worldPos); float diffuse = 0.7 * clamp(dot(normal, lightDir), 0, 1); float ambient = 0.2; vec3 reflectDir = normalize(reflect(-lightDir,normal)); float specular = pow(clamp(dot(reflectDir,ViewDir),0,1),5.0); vec3 color = texture2D(brick_D, v_texcoord); vec3 finalColor = color * ( specular +diffuse + ambient); gl_FragColor = vec4(finalColor, 1); }
