好盈XERUN-V10有感无刷电机6根信号输出线

2019-04-13 15:20发布

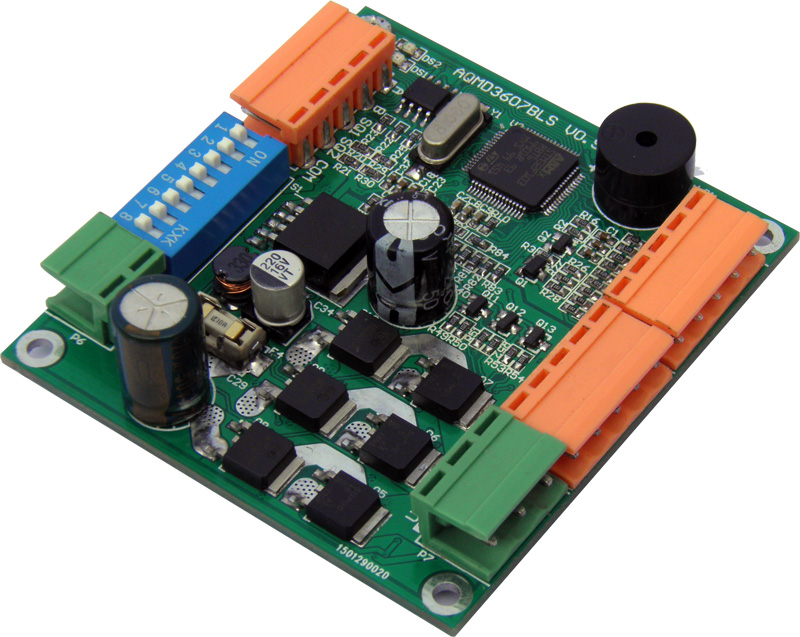

一般好盈无刷电机都有配套的电调,因此电机上的6根信号反馈线说明书中并未详解。这里通过实验的方法测得了XERUN-V10的霍尔输出线,如图1所示,信号线从左到右分别为+5V输入,NULL(可能是圈数反馈之类的,和电机驱动无关),三个霍尔信号输出(因为我用的驱动板是自学习的,如图2,所以没有具体辨别哪个是U相霍尔传感,哪个是V、W相,如果不是自学习的驱动板,需要知道确切的传感信号的话,建议先按从左到右U、V、W的顺序连接),最后一根线为GND。   图1 个人选用的驱动板(图2),(https://item.taobao.com/item.htm?spm=a1z09.2.0.0.qd4deu&id=44261883648&_u=9lqmrce3917),实际在自学习时有一点需要注意,电机在自学习过程中最好固定电机,给电机输出轴施加微小阻抗扭矩,防止输出轴转动过程中抖动,导致学习失败。   图2 其他有感无刷电机的信号输出线,只要是6根的,也可以按照上面提到的顺序连接,失败的话这里介绍一下如何用万用表辨析对应线。一般信号线的两端肯定有一根为GND,分别进行尝试,与其之间阻值约为3M欧左右的对应线为+5V输入线,与其之间阻值约几K欧左右的三根线(这三根线与GND之间的阻值是相同的,很容易确定)就为霍尔信号输出线了。多试几次总会确定的。
