法线贴图，是用来给 低模 模拟 高模 的效果，这里说的 低模 高模 ，指的是模型的三角形数量。 转自http://blog.csdn.net/huutu http://www.thisisgame.com.cn
在游戏中所看到的模型，都是一个一个三角形拼起来的，看起来越 圆润 的模型，就用了更多的三角形。

第二张图用了 16 个三角形来模拟 一个 园，但是仍然 不是很圆润。
更直观的，在Unity 中新建一个 球，来看看有多少个三角形。
真是惊人，那我想在这个球上面，做一些凹凸的效果，可以想象，需要的三角形可能会翻倍，或许还不止。
这里注意，模型的凹凸效果，是在有光照的情况下才能提现的。因为不同的顶点，受光照的强弱影响不同，所以有的地方暗，有的地方亮，这种不规则的明暗效果，就体现出凹凸感。 如果要在模型中制作一些凹凸效果，传统的方法就是要增加更多的顶点，更多的三角形。然后计算出每个顶点的法线，然后计算光强，最后就有了明暗 凹凸效果。 这就是我们所说的高模了，高数量顶点的模型。 这样做可以的，但是这样模型的顶点数急剧增加，然后因为法线数据要在顶点着 {MOD}器中进行一次坐标转换计算，所以会导致性能急剧下降。 所以前辈了找到了法线贴图这个方法。
法线贴图是在 设计的时候，用高模，收集所有的顶点的法线并且进行 坐标转换计算之后，把法线数据 ( x,y,z ) 存入到 纹理的 R、G、B 通道中。 然后在游戏中，使用低模就可以了。在 Fragment Shader中，从法线贴图中读取出来法线数据，进行光照计算。
下图是这一节的最终效果转自http://blog.csdn.net/huutu http://www.thisisgame.com.cn

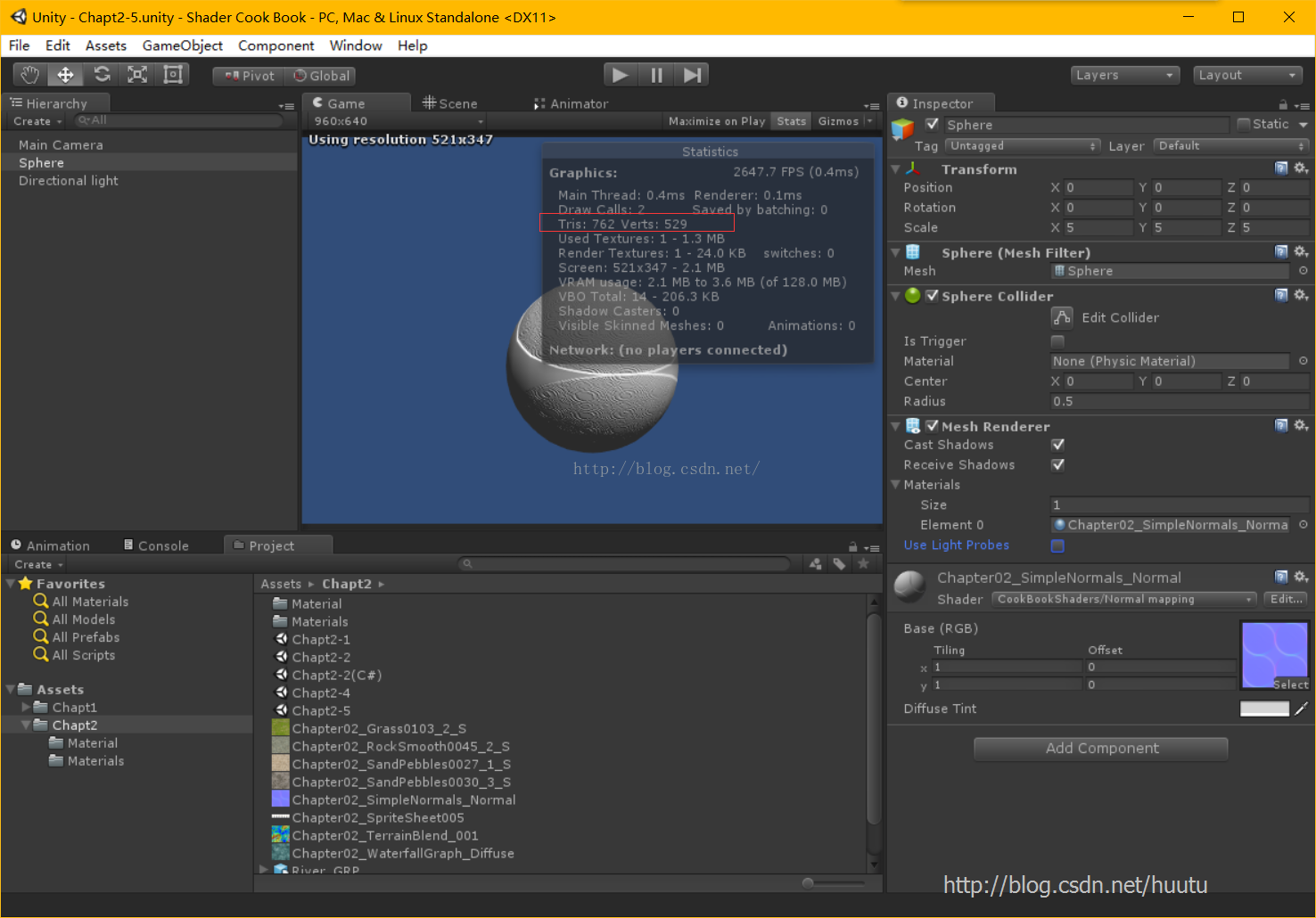

可以看到，在球上 有很多凹凸不平，但是顶点数量并没有改变，这就是法线贴图的应用。
不过想起来，法线贴图也有缺点。就是多了一张法线贴图文件，加大了游戏安装包大小……
还是来看看整个Shader 文件吧。 Shader "CookBookShaders/Normal mapping" { Properties { _NormalTex ("Base (RGB)", 2D) = "white" {} _MainTint ("Diffuse Tint",Color) = (1,1,1,1) } SubShader { Tags { "RenderType"="Opaque" } LOD 200 CGPROGRAM #pragma surface surf Lambert sampler2D _NormalTex; float4 _MainTint; struct Input { float2 uv_NormalTex; }; void surf (Input IN, inout SurfaceOutput o) { float3 normalMap=UnpackNormal(tex2D(_NormalTex,IN.uv_NormalTex)); //normalMap=float3(normalMap.x * 10,normalMap.y * 10,normalMap.z); o.Albedo = _MainTint.rgb; o.Alpha = _MainTint.a; o.Normal = normalMap.rgb; } ENDCG } FallBack "Diffuse" }
使用到了一个 UnpackNormal 函数，这个函数是从 法线贴图中读取法线数据的。读取数据之后我们把法线数据给了 SurfaceOutput，然后去进行光照计算了。 可以在 Unity 安装目录下的 UnityCG.cginc 中找到这个函数 inline fixed3 UnpackNormal(fixed4 packednormal) { #if defined(UNITY_NO_DXT5nm) return packednormal.xyz * 2 - 1; #else return UnpackNormalDXT5nm(packednormal); #endif }
packednormal.xyz * 2 - 1;
因为颜 {MOD}数据的范围是 ( 0,1 )，所以这里进行了 *2-1 操作，将范围转换到 ( -1,1 )。

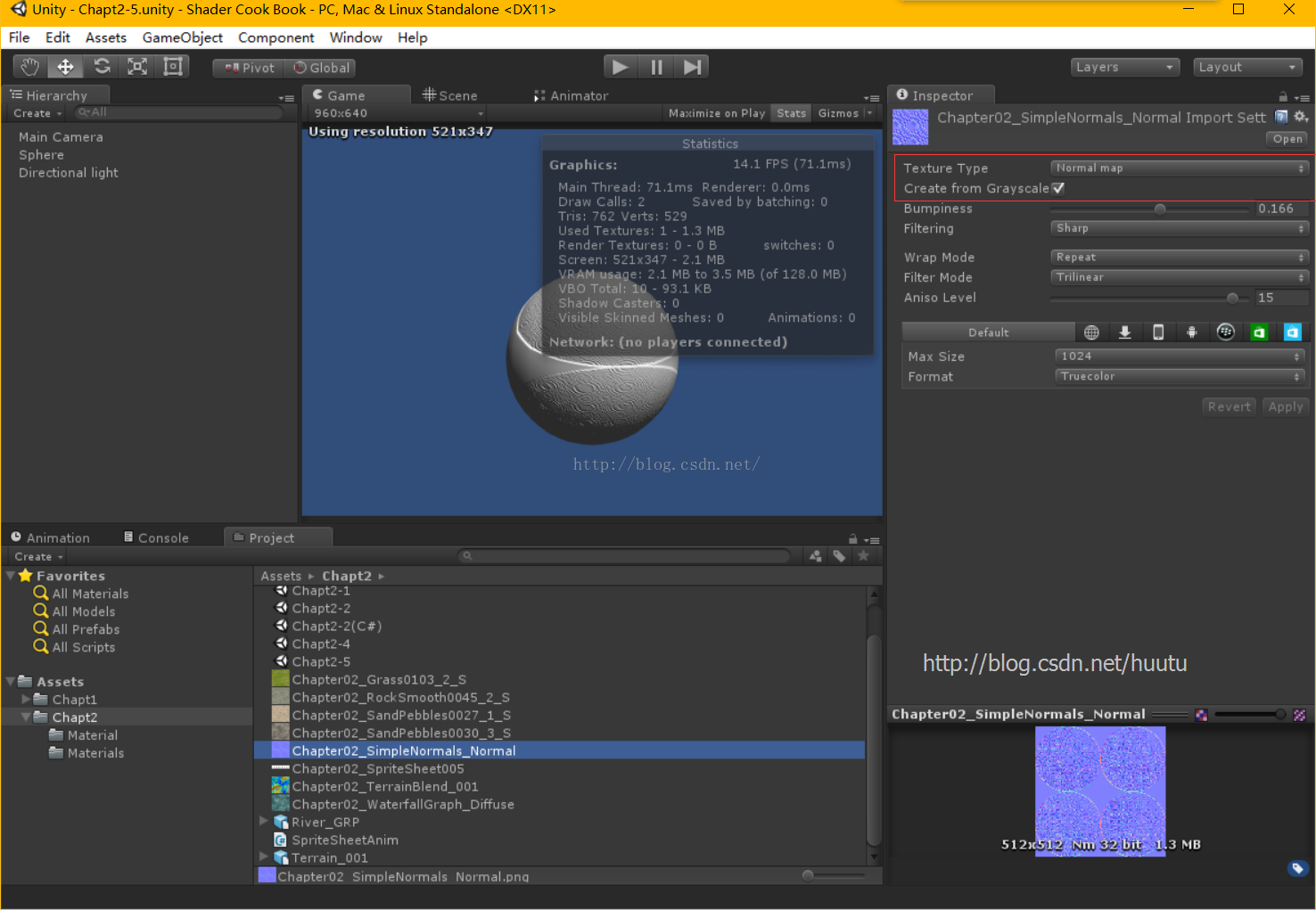

要注意的是，法线贴图导入Unity之后，纹理类型要选择 Normal Map才行哦。
