74LS148

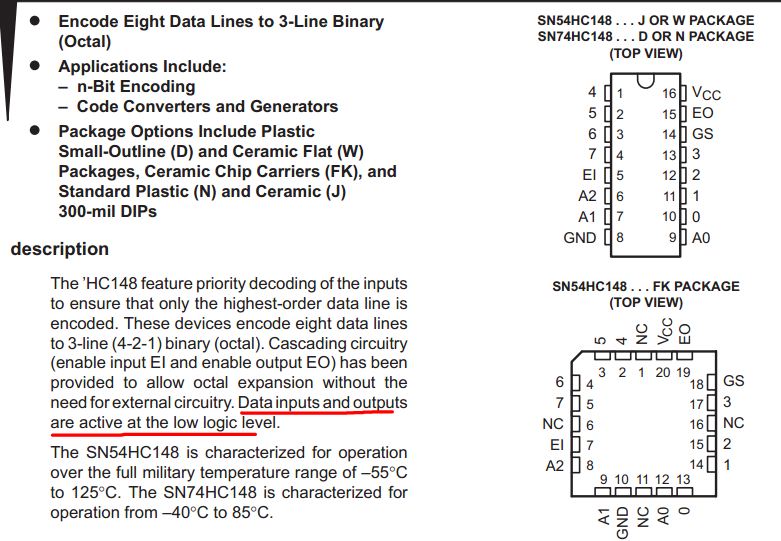

datasheet说的很清楚。 解码输入，并且确保高位优先级顺序，位数越高，优先级越高。把把个输入解码成3个输出。 其实很简单。Don't panic!

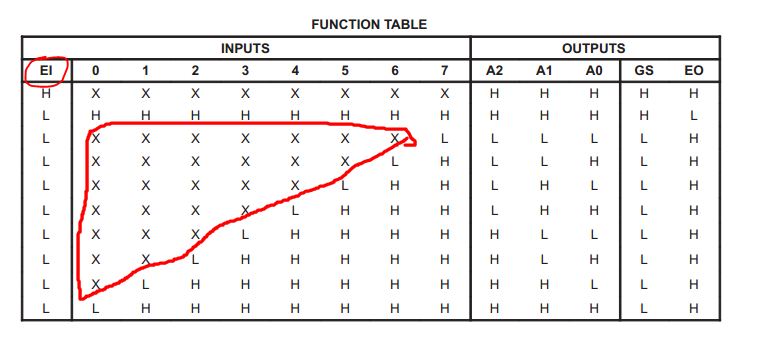

注意这个输入输出。        所谓的优先编码，救是看你的输入，只要给定的位进行编码，低于该位不管是什么电平信号都无所谓。这就是所谓的优先

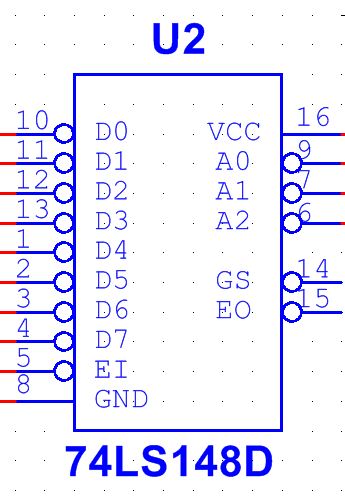

            可以看到下面的封装是低电平输入，低电平输出的。也就是说，上面function table，对7编码的时候有效的是7输出端口是低电平，然后输出本应该是111(7的二进制表示)但是由于是低电平输出，于是就是相当于位取反，000。同理，对4进行编码的输出是本应该是100，但是低电平输出，那么输出就是011了。使用的时候注意是否要接上一个反相器



            对于GS 和EO两个输出引脚，一般“正常编码”的时候，这两个引脚分别是低电平和高电平，只有当输入全部是高电平 的时候，GS和EO才会变成高电平和低电平。利用这个特性可以进行芯片的扩展。后面会再做demo，提到

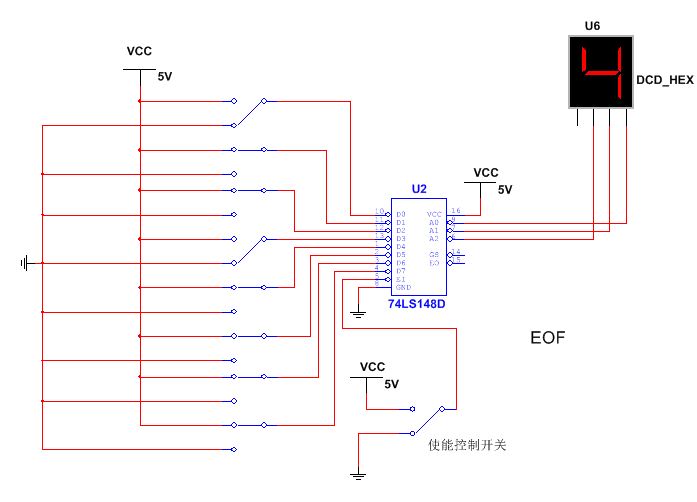

从图中可以看出我的优先编码器输入的是把第4和第0引脚拉低，4比0高，于是对引脚4编码
                  切记！148有很多种，我之前就被HS系列的坑了将近三个小时，血泪史啊~！换成LS系列一切OK。问题的根源在于两种系列的工作电压不同，HS的输出电压高电平是2V根本不能驱动数码管。。。。就这样两个多小时砸进去了

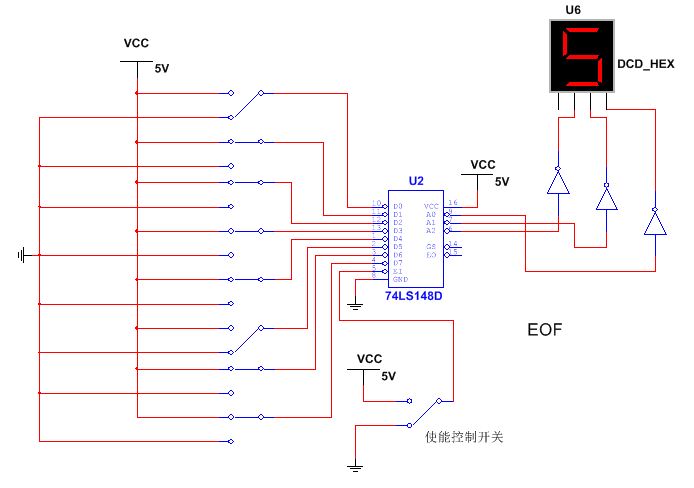

             输入和输出都是低电平有效，这里我把输出处理一下，都取反，于是得到的编码就是数字的二进制码了，图中我选定引脚5，即可输出数字5。


关于芯片的扩展
 关键是利用前面没用的两个引脚GS ES

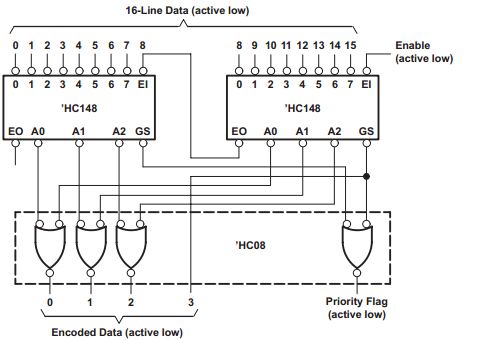

看到这个图，简直酷帅！有木有，从程序设计的角度看硬件设计，设计者真的很聪明。

            EO表示的意义就是观察D0到D7和EI这9个引脚是否有任意一个引脚输入(低电压),如果有输入，那么EO为1，否则为0。GS的意义在于1表示芯片没有任何输入(高电平)或者没有使用(EI == 1)，否则0表示正在使用(有输入，EI == 0)

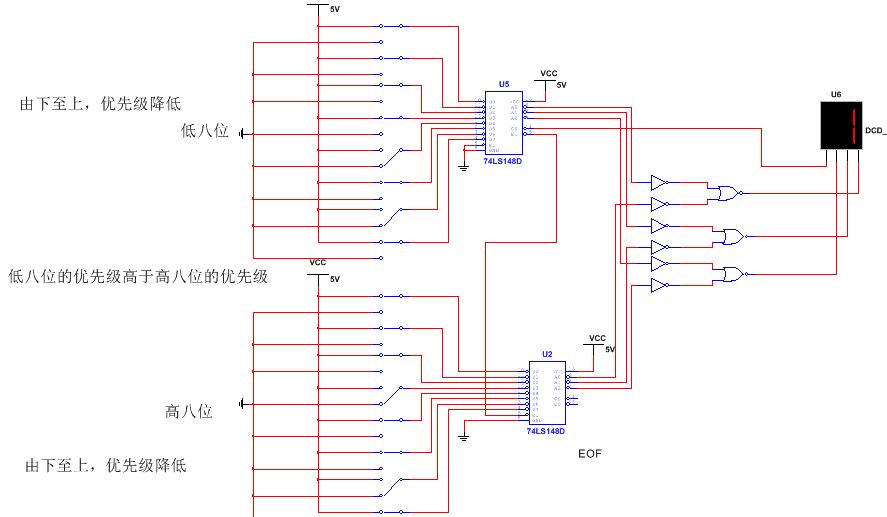

             电路对于我这种beginner来说，还是线有点多，图片上的引脚标号不清楚，如果有需要可以联系我，给出这个电路的文件，搭建环境是multisim。



可以看出，上面芯片的优先级比下面的高，对D6引脚进行编码，输出1
