数字电子技术实验报告
实验题目：计数、译码、显示综合实验
预习报告
内容一
使用实验箱上74LS160实现一个60进制计数器，使用LED“0-1”显示器检查计数结果，逻辑分析仪观察并记录十进制计数器和六进制计数器
Q3…Q0和CP的时序图，并在7段数码管上显示计数结果。
原理

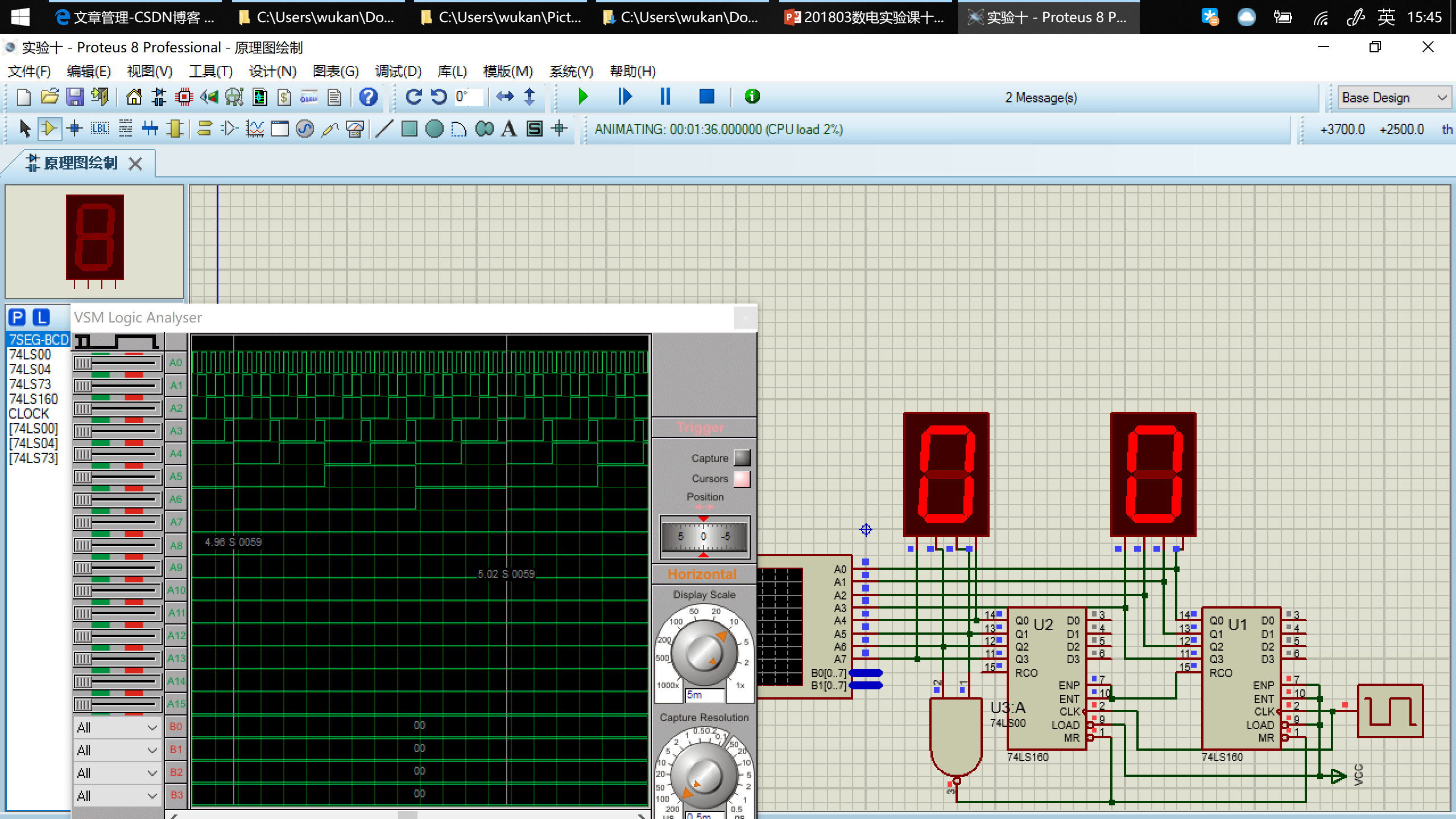

用Proteus设计电路，并运行仿真
如图，十进制计数器
Q0…Q3对应波形
A0…A3，六进制计数器
Q0…Q3对应波形
A4…A7。可以发现其变化符合预期。
