     近来，温习了一下模电，因此在博客中做一个总结，希望能通过这种方式能学得更扎实。
常用二极管：
普通二极管 发光二极管 齐纳二极管 肖特基二极管 变容二极管
1、齐纳二极管 齐纳二极管即稳压二极管，工作在反向击穿区；常见如LM336,；主要用在信号处理中限伏电路以及稳压电路中；稳压管理想状态时rz为0，即vz不变，但实际上是有偏移的，因此实际应用中，如果需要一个较为精准的电压，可以在负载端再并一个电位器，用来调节电压。

2、光电二极管 将光转换为电流，工作在反向偏置状态，反向电流随着光照变化

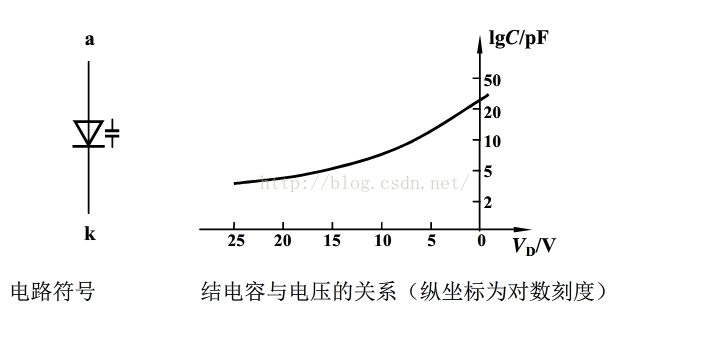

显然，无光情况下，接收电路的观点二极管相当于普通二极管，电流为0，此时相当于断开。当有光时，相当于恒流源，此时vo为低电平； 3、变容二极管 电容值一般为几十到几百pF

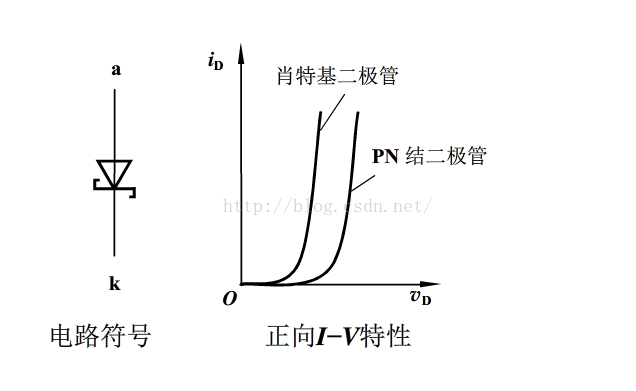

4、肖特基二极管 肖特基二极管电容特性极小，因此在高速开关时使用。具有开关频率高和正向压降低等优点，但其反向击穿电压比较低
