假期干什么，实验室不开门，学数电吧。下面的图是我前几天去锥子山拍的，等我学会游泳我从悬崖上要跳下去，怎么上来，唔......爬上来啊。问：跟数电有关么？当然。

一、门电路概述

1.    基本概念

1） 门电路

      用以实现基本逻辑运算和复合逻辑运算的单元电路统称为门电路。

2） 常用的门电路

       在逻辑功能上有：与门、或门、非门、与非门、或非门、与或非门、异或门等。
这一部分就是讲这些门电路的工作原理和工作特点。

3） 正逻辑和负逻辑

       在电子电路中，用高、低电平分别表示‘1’和‘0’两种二值逻辑状态，这种叫正逻辑；否则为负逻辑。注 : 建立在布尔代数上，0 1 二值。
TTL74系列         ： 低——0~0.8V；高——2.0~3.0V；CMOS4000系列：  低——0~1.5V；高——3.5~5V  ；对元、器件参数精度和电源稳定度较模拟电路低一些。增加数字型号的位数可提高数字电路的运算精度。

2.    获取高低电平的一般方法

这个“开关”其实是由二极管、三极管、MOS管构成的电子开关。（a）单开关电路缺陷  ：空载的时候，开关闭合，电路中有静态功耗，R越小-->电流越大-->功耗越大。而右图S1与S2总有一个开关闭合来得到高低电平，静态功耗非常小，所以现在通常是用互补开关电路。

二、半导体器件的开关特性

1.    半导体二极管的开关特性

  导通压降V(ON）， 硅 0.6~0.7V；锗 0.2~0.3V；
（a）是比较精确的模型，包含V(ON)导通压降，r(D)二极管电阻。（b）是数电中常用的恒压降模型，也就是说二极管电阻和电路电阻相比，可以忽略。（c）理想模型，相当于开关，是当导通压降与电源电压相比，也可以忽略的模型。注：模电中还有一个小信号模型，r(D)是变化的。

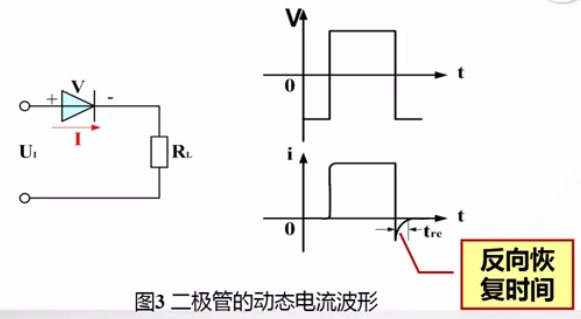

电荷衰减到原来峰峰值的0.1倍，所需要的时间记作t(re)，在纳秒级。反向恢复时间越小，反映了二极管的开关特性越好。

2.    半导体三极管的开关特性

1）三极管的特点

这些小东西，模电的知识也得找时间重新看了，再说吧，我尽力。

2）三极管开关电路分析

数电用的是截止区和饱和区，截止区相当于断开v(o)与Vcc相连获得高电平；饱和区的特点是v(ce)特别小，相当于一个开关，与地相连获得低电平。

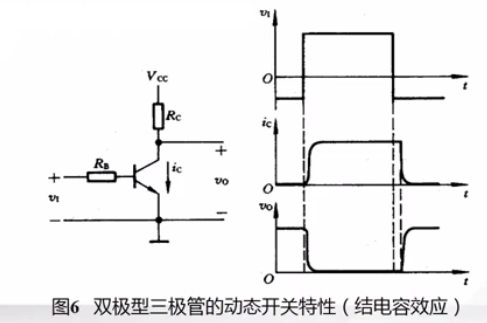

3）三极管开关电路动态分析

3.    MOS管的开关特性

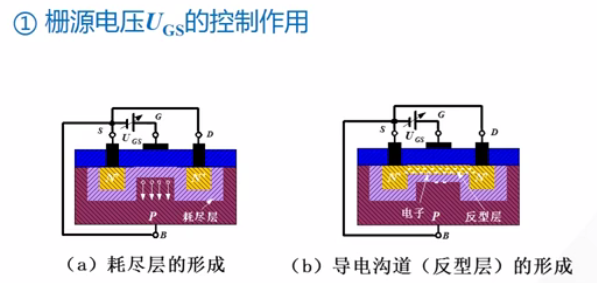

1）MOS管的结构



2）MOS管的输入特性和输出特性

输出有可变电阻区、恒流区、截止区，数电中取可变电阻区和截止区。

3）MOS管的基本开关电路

Vi比较小的时候，达不到V(GS)开启电压，用很大的电阻R(OFF)来等效，于是电压几乎全降到上面，VO是高电平。Vi满足V(GS)开启电压，i(D)就会增加，此时用R(ON)来等效，与R(D)比比较小一般是几百欧，VO是低电平。

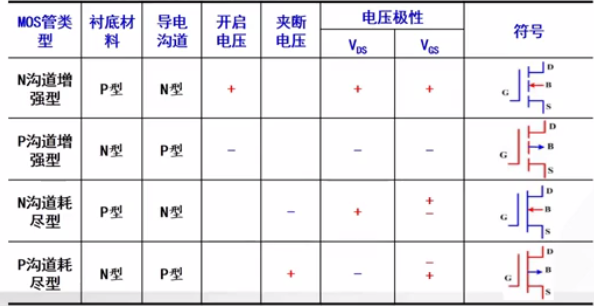

4）MOS管的四种类型

小结

三、分立元件门电路

1.    二极管与门电路

2.    二极管或门电路

3.    三极管非门电路（反相器）

4.与非门

5.或非门

分立元件电路的缺陷

1）体积大、功耗大、可靠性差2）一般情况下输出与输入之间会发生高低电平的偏移3）输出端负载电阻的接入会对输出电平造成影响，从而无法直接驱动负载电路

四、集成电路概述

1.    按输出结构分类

1）推拉式输出或CMOS反相器输出2）OC输出或OD输出3）三态输出

2.    按制造工艺分类

1）双极型集成门电路：TTL（速度较快、功率较大）、HTL、ECL（高速）、I2L2）MOS型集成门电路：CMOS（功耗低、抗干扰强）、NMOS、PMOS（基本淘汰）3）Bi-CMOS型

3.    发展历程

集成电路的迅速发展，关键就在于集成电路的布局设计水平的下迅速提高，集成电路的布局设计由此而日益复杂而精密。这些技术的发展，使得集成电路的发展进入了一个新的发展的里程碑。我听老师讲这段，全程内心“我的天呐~”，吃鲸，就算只是为了看到令我惊奇的事物我也好好活着。突然又想起《本杰明巴顿奇事》这一段。For what it's worth,it's never to late,or in my case,too early,to be whoever you want to be.
