实验目的是得到15V到30V的可调范围， 器件：

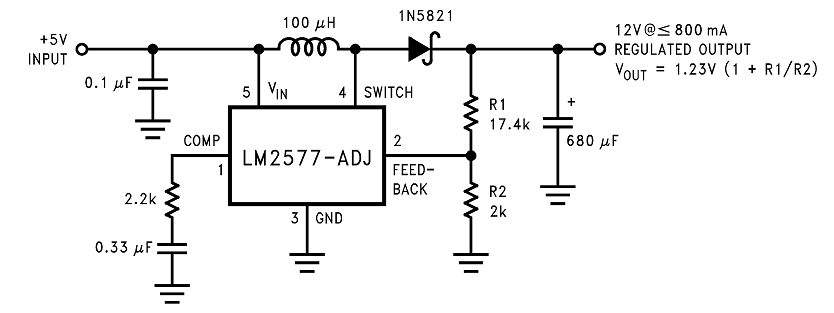

LM2577升压模块 最大的可输出电流3A，输入电压的范围是3.5V到40V，内部52khz的震荡器件，可输出65V电压，这个器件不能输出比输入低的电压（偏低是可以的，但是没有固定计算公式） 外形： 典型的应用电路：

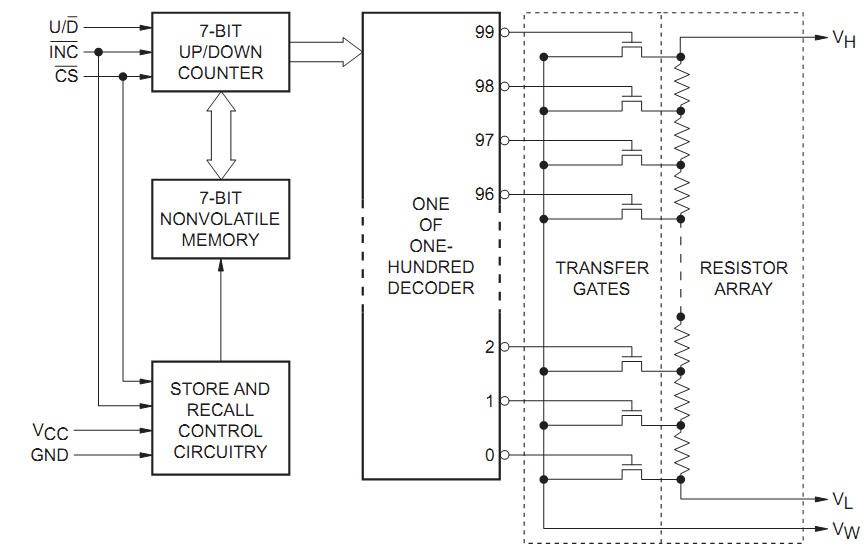

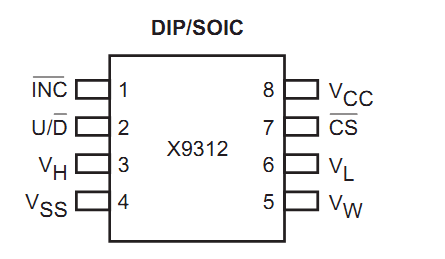

数字电位器X9312w w类型的总的阻值是10KΩ，有100个抽头点，每个抽头表示的阻值是10k/99=101Ω。 外形： 内部的功能框图：
当Vh接到高电平，Vl接到低电平的时候，在Vw端就能得到由左侧控制的电压。（很常见的用法） 试验中，

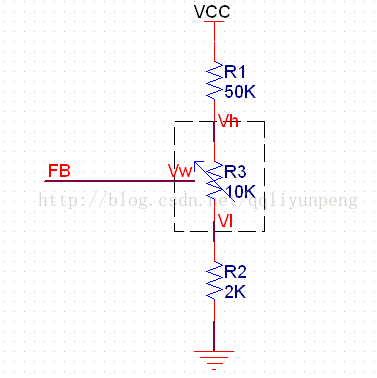

实验一 R1选用50k，R2选用2k的时候，计算公式1.23(1+R1/R2) 计算得到的值：Vw在最下端38.1，Vw在最上端6.355。 实际测量的值：Vw在最下端37.49，Vw在最上端12.208。(输入电压12.362)
列写公式30=（1+（R1+10）/R2）*1.23和15=(1+R1/(R2+10))1.23 计算得到R1=224K，R2=10K。 实验二
R1选用220k，R2选用10k的时候，计算公式1.23(1+R1/R2) 计算得到的值：Vw在最下端29.52，Vw在最上端14.76。 实际测量的值：Vw在最下端29.58，Vw在最上端15.687。(输入电压12.362)
当使用的时候发现，电压普遍上下线偏高，并没有包括我想要的15V到30V的调压范围。下一步的目的就是，扩大调压的范围，并且包含我想要的电压。 实验三 列写公式30=（1+（R1+10）/R2）*1.23和13=(1+R1/(R2+10))1.23 计算得到R1=166K，R2=6.8K。
选用，公司有的最接近的电阻R1=150K，R2=6.8K。 重新计算，计算公式1.23(1+R1/R2) 计算得到的值：Vw在最下端30，Vw在最上端12.212。 实际测量的值：Vw在最下端30.31，Vw在最上端12.326。(输入电压12V以上未知)（实际值是在换成MAX5481芯片后的值） 数字电位器MAX5481
