FPGA给DSP6678复位

2019-04-13 16:44发布

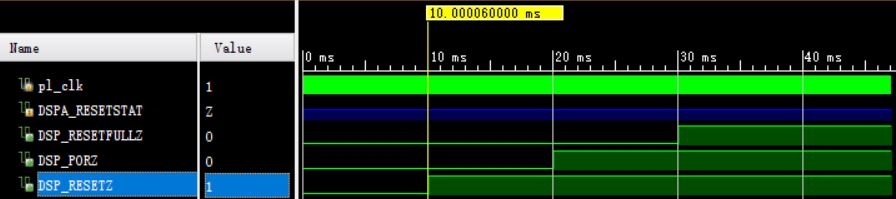

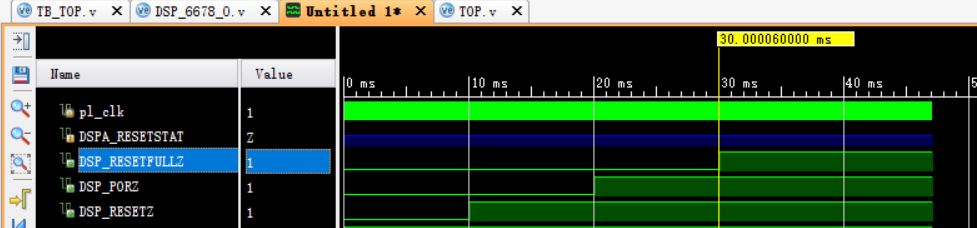

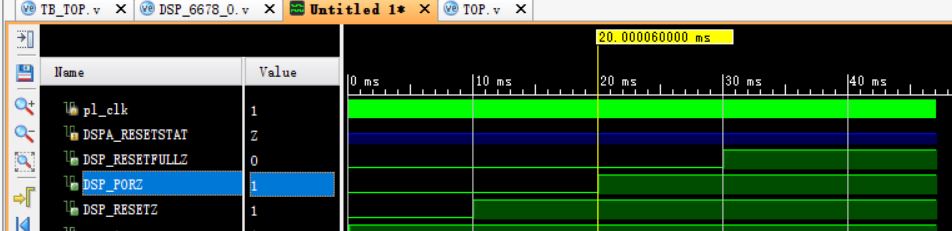

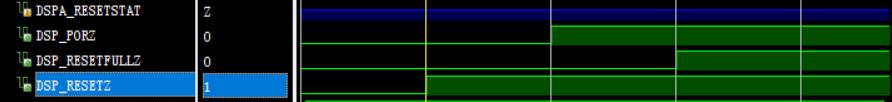

一.复位时序图


二.信号线间隔时间




间隔时间依次为 10ms

三.复位源码

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer: fengzihao
//
// Create Date: 2018/01/13 14:21:35
// Design Name:
// Module Name: DSP_6678_0
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////




module DSP_6678_0(
input reset,
input clk_50m,


input     DSPA_RESETSTAT,
output     DSP_PORZ,
output   DSP_RESETFULLZ,
output   DSP_RESETZ
    );

       reg [18:0] counter1        =  0;
       reg [21:0]  counter2        =  0;
       reg         DSP_RESET_N     =  0;
       reg [18:0]     counter3        =  0;
       reg         DSP_POR_N       =  0;
       reg [18:0]     counter4        =  0;
       reg         DSP_RESETFULL_N =  0;
    assign DSP_PORZ = DSP_POR_N;
    assign DSP_RESETZ   = DSP_RESET_N;
    assign DSP_RESETFULLZ = DSP_RESETFULL_N;

       // DSP_RESETZ :  low '0' for 5 ms
   always@(posedge clk_50m or posedge reset)
   begin
        if(~reset)
        begin
             counter2 <= 0;
        end
        else if((counter2<22'd249999))
        begin
             counter2 <= counter2+1;
        end
        else
        begin
             counter2 <= counter2;
        end
   end

       always@(posedge clk_50m or posedge reset)
         begin
        begin
           if(~reset)
             begin
            DSP_RESET_N <= 1'b0;
             end
           else if(counter2==22'd249999)
             begin
            DSP_RESET_N <= 1'b1;
             end
           else
             begin
            DSP_RESET_N <= 1'b0;
             end
        end
         end
   // DSP_PORZ : low for about 10 ms
       always@(posedge clk_50m or posedge reset)//Switch_FPGA_RESET_N
         begin
        if(~reset)
          begin
             counter3 <= 0;
          end
        else if(DSP_RESET_N&&(counter3<19'd249999))
          begin
             counter3 <= counter3+1;
          end
        else
          begin
             counter3 <= counter3;
          end
         end

   always@(posedge clk_50m or posedge reset)
   begin
       if(~reset)
       begin
            DSP_POR_N <= 0;
       end
       else if(counter3==19'd249999)
       begin
            DSP_POR_N <= 1;
       end
       else
         begin
            DSP_POR_N <= 0;
         end
   end

      // DSP_RESETFULL_N : low for about 15 ms
   always@(posedge clk_50m or posedge reset)//Switch_FPGA_RESET_N
   begin
       if(~reset)
       begin
            counter4 <= 0;
       end
       else if(DSP_POR_N && (counter4<19'd249999))
       begin
            counter4 <= counter4+1;
       end
       else
       begin
            counter4 <= counter4;
       end
   end

   always@(posedge clk_50m or posedge reset)
   begin
       if(~reset)
       begin
            DSP_RESETFULL_N <= 0;
       end
       else if(counter4==19'd249999)
       begin
            DSP_RESETFULL_N <= 1;
       end
       else
       begin
            DSP_RESETFULL_N <= 0;
       end
   end // always@ (posedge clk_50m or posedge reset)

endmodule
