CRC校验原理(cyclic redundancy check)

2019-04-13 16:46发布

1、CRC基于“模二运算”。 模二运算类似于普通二进制运算,但是区别在于无进位和借位。
例如: 加法:010+110=100 减法:010-110=100 无进位和借位使得模二运算的加减法相当于异或操作。
乘法:      1010 *      101 ————      1010    0000  1010 ————  100010

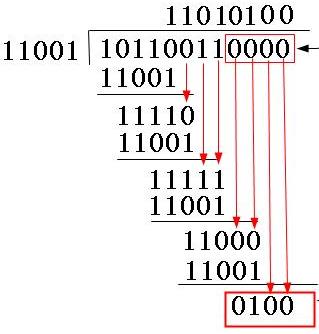

除法:
看的出来,模二运算的乘除也和普通二进制的乘除类似,唯一差别就是无进位借位(除法样例中的余数前面多的那个0可以不用管,看了下面就知道了)
2、CRC校验流程 1)选定一个除数(术语叫生成多项式),假设这个除数二进制为k位。 2)原码左移k-1位得到一个新码,比如原码1001,k为4,那么移位后就变成1001000。 3)新码模二除以这个除数,得到一个k-1位的余数(校验码)。如果余数不满k-1位,就手动在前面用0补满,比如如果余1,那就补成001。 4)把新码加上这个校验码得到CRC码,比如按以上样例,最终的CRC码就是1001001。 5)发送 6)接收之后用这个CRC码除以之前选择的除数,余数为0则传输没有出错。否则根据余数和生成多项式的一些运算(书上写的简直一堆crap,看不懂),可以得到出错位。

(图片来自http://blog.csdn.net/lycb_gz/article/details/8201987
