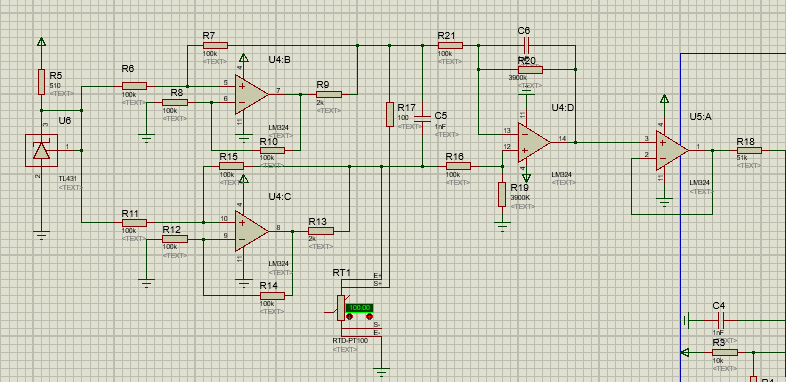

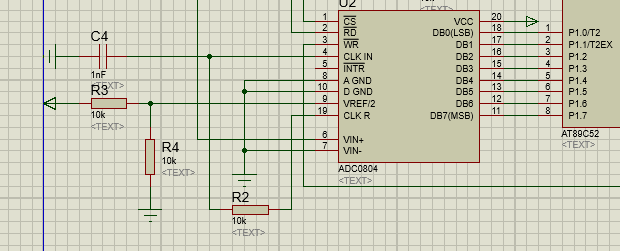

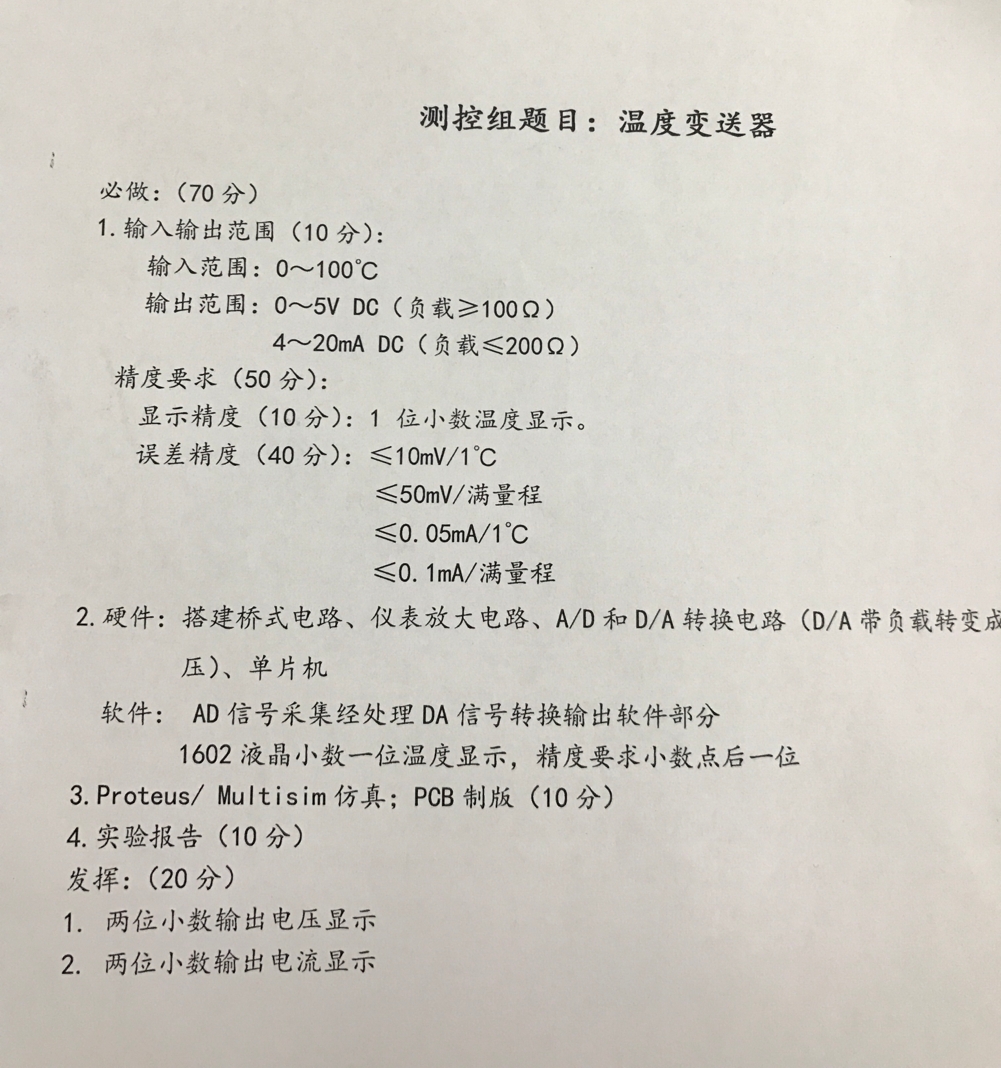

题目 PT100 1、基于双恒流源的三线热电阻测温探头电路的设计 (  模电书P305有讲解放大电路原理) 图为恒流源三线式铂阻测温电路，有两个1.25mA的电流源分别施加给PT100和100 （千分之一精度）电阻及各自同质同长的导线上。由于采用由LM324构成的39倍差分放大电路，使温度在0~100摄氏度变化，电压输入在0~1.9伏之间变化，且导线的分压部分已被消除，即0摄氏度时Pt100为100，差分放大器两端两个输入电压为0V，当升温后，差分放大电路将Pt100变化的阻值进行放大。由LM324构成的电压跟随器经阻容低通滤波起作为反映当前温度的电压值，待后续处理。该电路传感器引线的长度可达到300多米且保证精确的测量。 2、基于ADC0804的采样系统设计 ADC0804是逐次比较型分辨率为8位的AD芯片输入电压为0~5V D0~D7为数字信号输出端 /CS为片选端 VIN+，VIN-为模拟信号输入端 AGND 模拟信号地 DGND 数字信号地 WR写信号端，低电平有效 RD为读信号端 CLK为时钟信号端 Vref为参考电压输入 INTR为转换结束信号 VCC接电源 本设计通过对前一级差分放大后的电压进行采样，输入单片机，然后根据所得数据进行温度显示

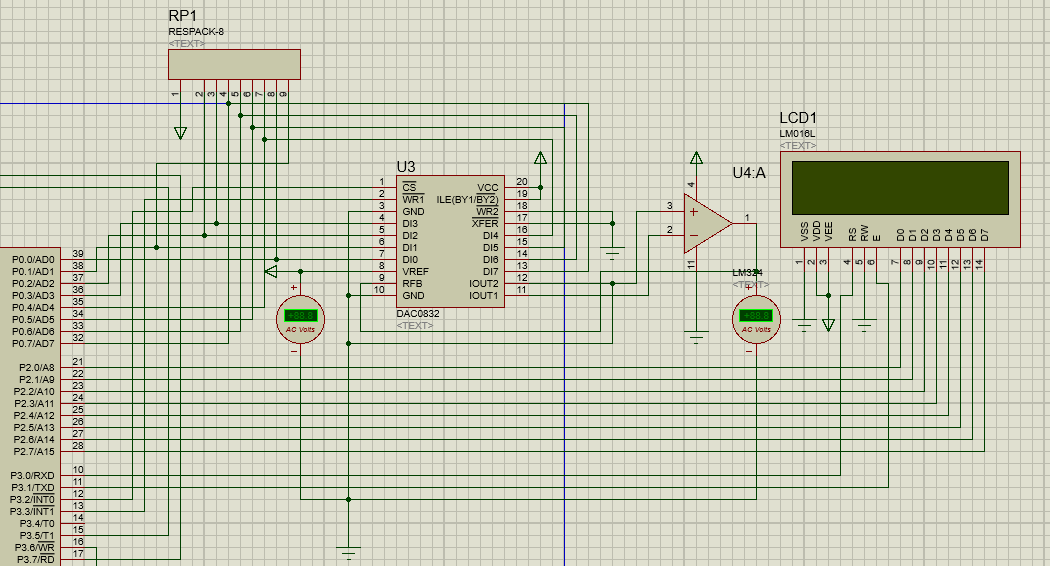

3、单片机，不做介绍 4、基于1602的显示电路的设计 （1）DAC0832芯片介绍        DAC0832是分辨率为8位的DA转换芯片，是电流输出型芯片，常常在后面接一个运放来达到电压的输出。        输出电压公式为：-D*Vref/256=Vout
