记录TJU第一次数电课的实验，老师提供下去的使用的是vivado2017.2 版本的安装包进行编程实验，由于往届所用的编程环境都没有在window10 环境下运行，所以在此写一篇博客记录，顺便把我们第一节课相关的小项目的编译，运行过程也记载下来。

---

　　VIVADO2017.2安装包链接: https://pan.baidu.com/s/1dqyGkY 密码: gjf9。里面有安装教程，安装教程里的版本为免费版本，不需要license。
　　我这里使用的是win10的系统，跟着安装教程傻瓜式安装，在安装完成以后，在桌面上会自动产生“vivado 2017.2” 和“vivado HLS2017.2” 这两个快捷方式，我在双击vivado 2017.2 这个文件，会提示错误：
google一下马上找到了解决办法：

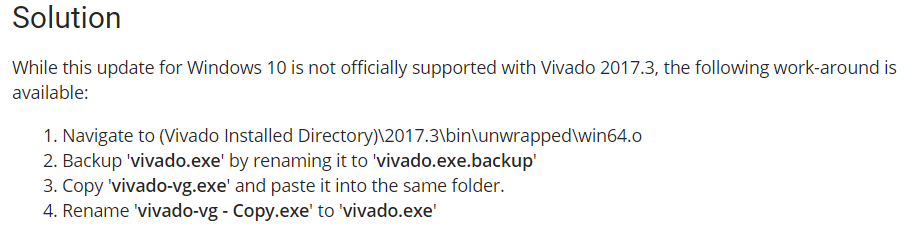

https://forums.xilinx.com/t5/Installation-and-Licensing/runtime-error-vivado-2017-2/td-p/807780 https://www.xilinx.com/support/answers/69908.html 中文意思就是win10官方不能很好地支持vivado2017.3，我们找到安装vivado的目录
- 在 (Vivado Installed Directory)2017.3inunwrappedwin64.o路径下
- 找到vivado.exe文件，重命名为vivado.exe.backup.
- 再找到vivado-vg.exe，复制一份副本，重命名为vivado.exe
- 接下来打开桌面图标就可以了
（我亲自尝试，成功了）

---

我们整门课程将会用到的两个板子：

BASYS3 蓝 {MOD}板子 型号：xc7a35tcpg236-1

ego1 红 {MOD}板子 型号： xc7a35tcsg324-1

那么接下来就是一步一步构建工程，制作我们第一个数电实验——led闪烁实验

打开vivado

---

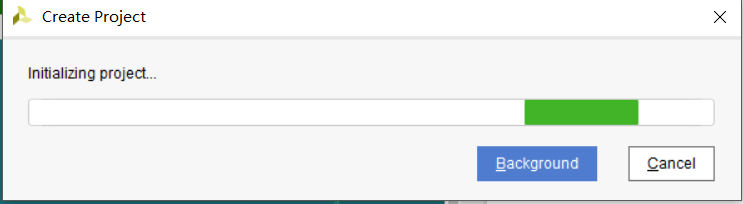

接下来我们就可以看到它在初始化工程了

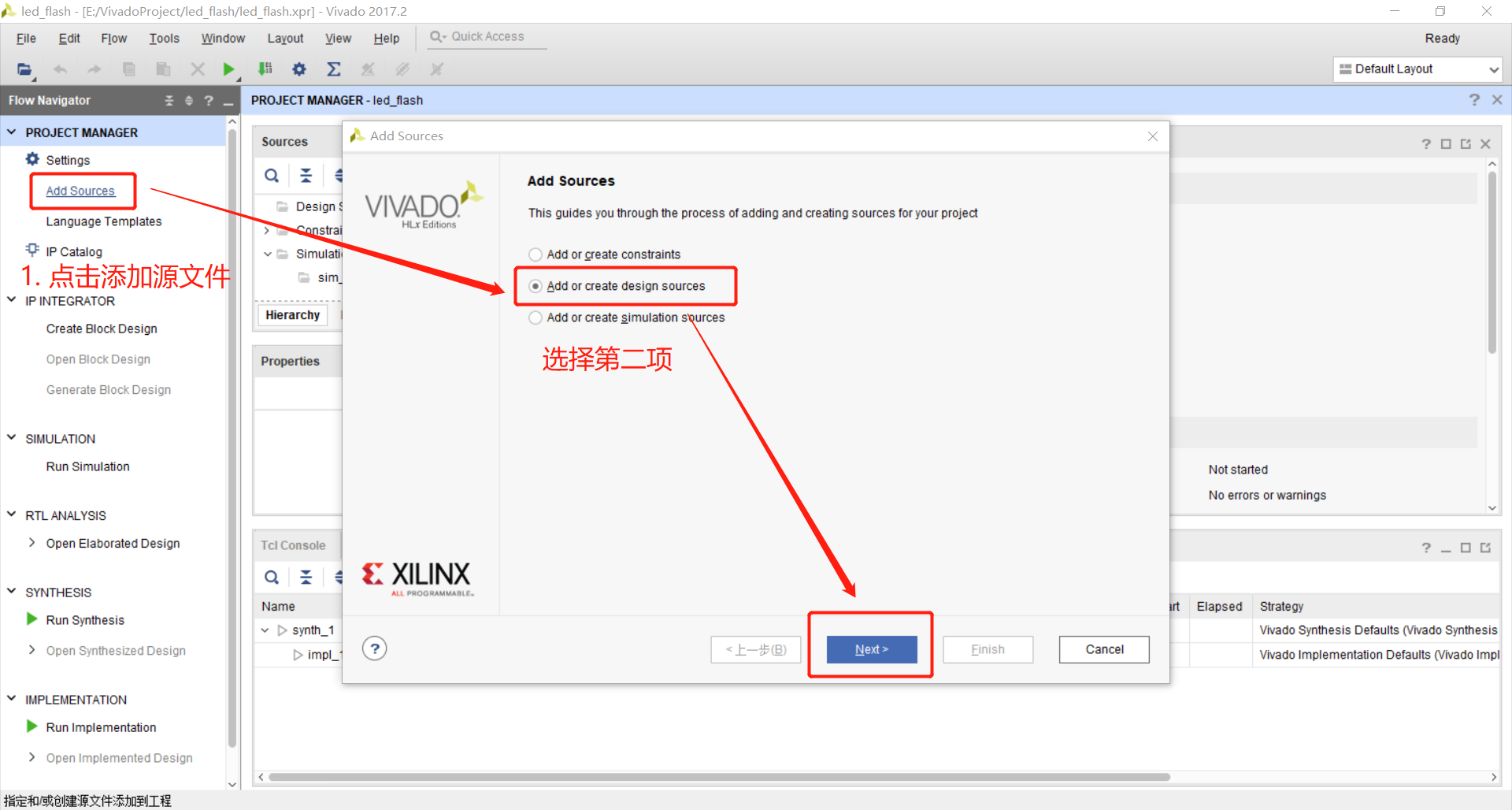

　　上图在给File name起名的时候，文件默认扩展名为.v文件，扩展名可以不用我们写。到了这一步，就可以在列表中看到我们刚刚创建的文件了，点击Finish。

(这里我操作快了，用的另一次创建时保留的图，可见文件名不样）

接下来会弹出一个窗口如下：

代码写好了，注意接下来的三步走：

　　综合(synthesis) > 运行应用(IMPLEMENTATION) > 生成bitstream文件

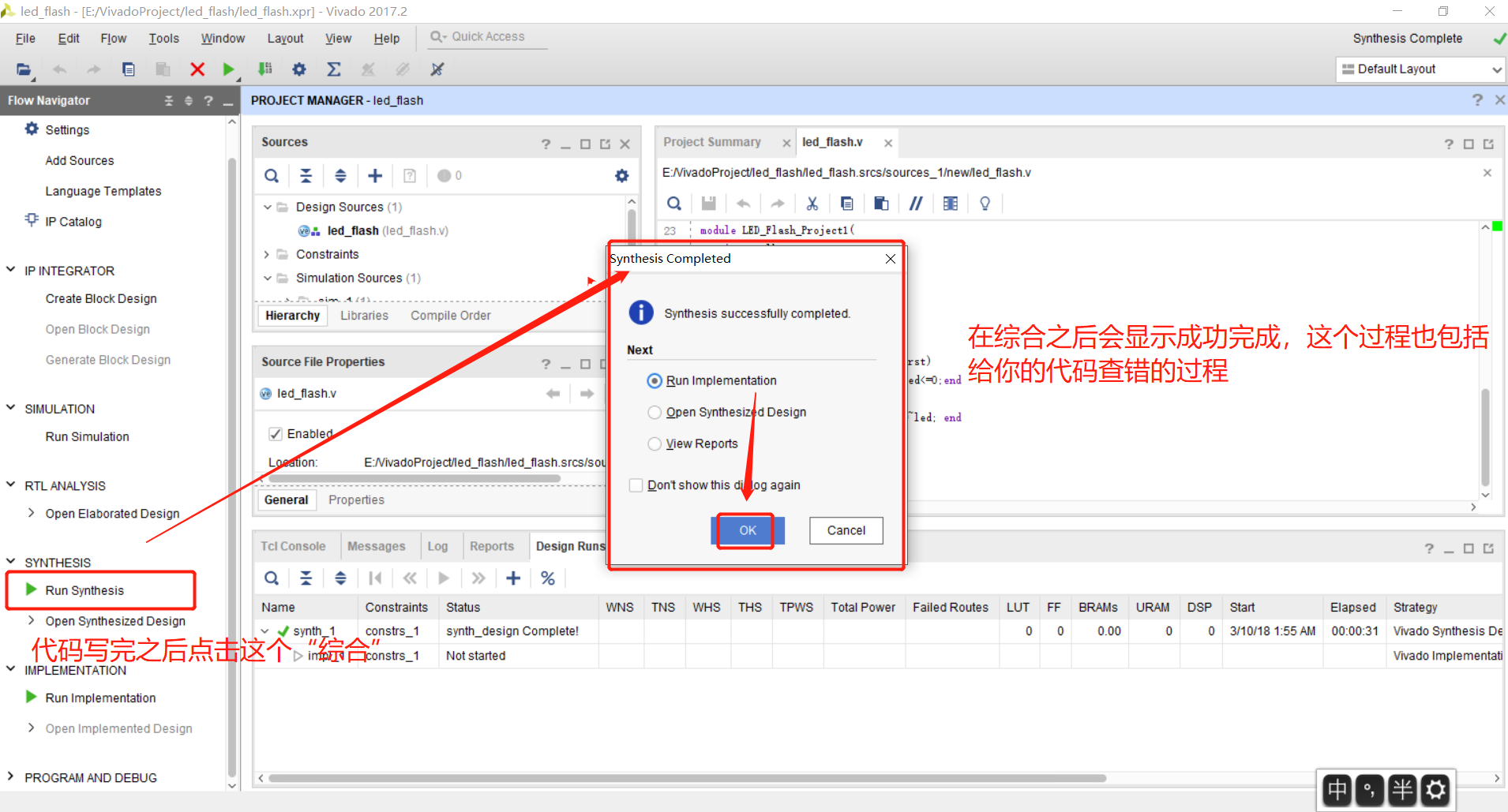

1.综合

当我们代码有错误的时候，“Run Synthesis”就会无法通过，并且下方会提示你的代码出错的报错信息，像这样：

改完错误继续Run SYNTHESIS

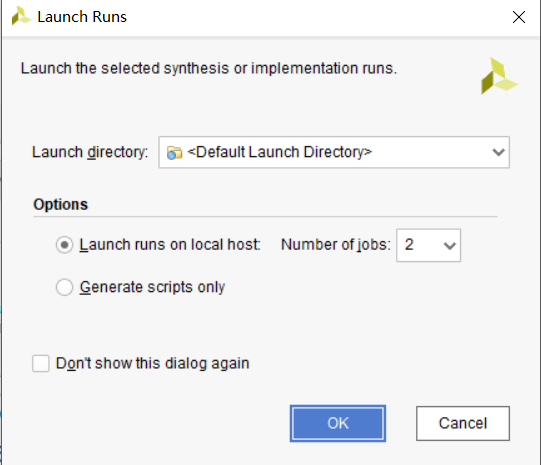

* 如果弹出这样的界面就直接点击OK

2. implementation + 设置我们的I/O管脚

运行综合(run synthesis)之后，打开综合分配管脚：点击菜单栏的Layout >> I/O Planning, 进入下面的界面

　　然后运行应用 (点击左边Run Implementation)，之后提示你要保存，指定保存的文件名然后才执行“运行应用”，顺带着指定 “保存了管脚分配信息的约束文件”
　　那么什么是约束文件呢？通俗的说，约束文件实际上就是将你的verilog中定义的端口号与FPGA板子上的IO口建立起联系，也同样是告诉软件该如何分配你所定义的端口号以生成对应的bit文件。

注意约束文件扩展名是 .XDC

　　我们备份约束文件，就可以在下一次新建工程的时候直接调用，不需要反复定义了，为了方便老师提供了我们使用的蓝 {MOD}板子BASYS3和红 {MOD}板子ego1的完整约束文件：
　　蓝 {MOD}的BASYS3板子：链接：https://pan.baidu.com/s/1lMG3EDAo74PU8M6ep5L3AA 密码：fd5q
　　红 {MOD}的ego1板子：链接：https://pan.baidu.com/s/1DijTWnjIYx4GVFdmj2ZEXQ 密码：8jjd
　　更新约束文件之后，我们重新 run synthesis >> run implementation 即可
　　注意，我们看到约束文件里面的代码，每个I/O port 对应的端口是两条代码语句（内容分别为 IOSTANDARD和 PACKAGE_PIN），如果我们要使用已有的约束文件，要注意我们源代码文件（.v文件）里面定义的端口名称和约束文件中的端口变量名称一致 　这里是关于约束文件里面内容的介绍：
　　http://blog.csdn.net/feiliantong/article/details/78011665

---

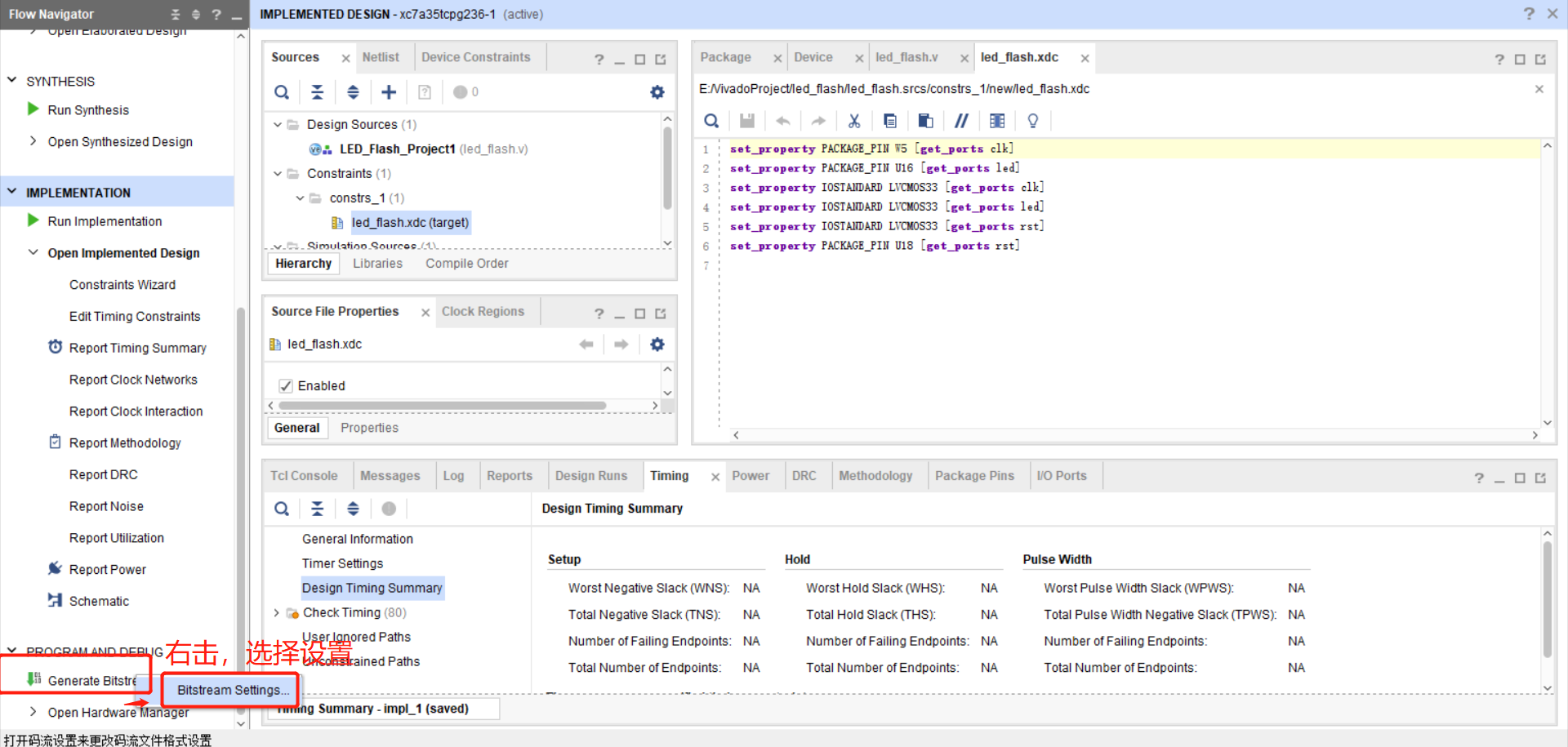

2.5 genearte bitstream之前设置一下文件生成属性

　　这一步的意思就是，每当我们 generate Bitstream 的时候，顺带着生成一个bin文件，bin文件是用来写给fpga的配置芯片的，而generate Bitstream会生成bit文件是用来写给fpga的。

---

３．生成位码流文件（bitstream），按照如下操作：

完成之后会有窗口提示complete。

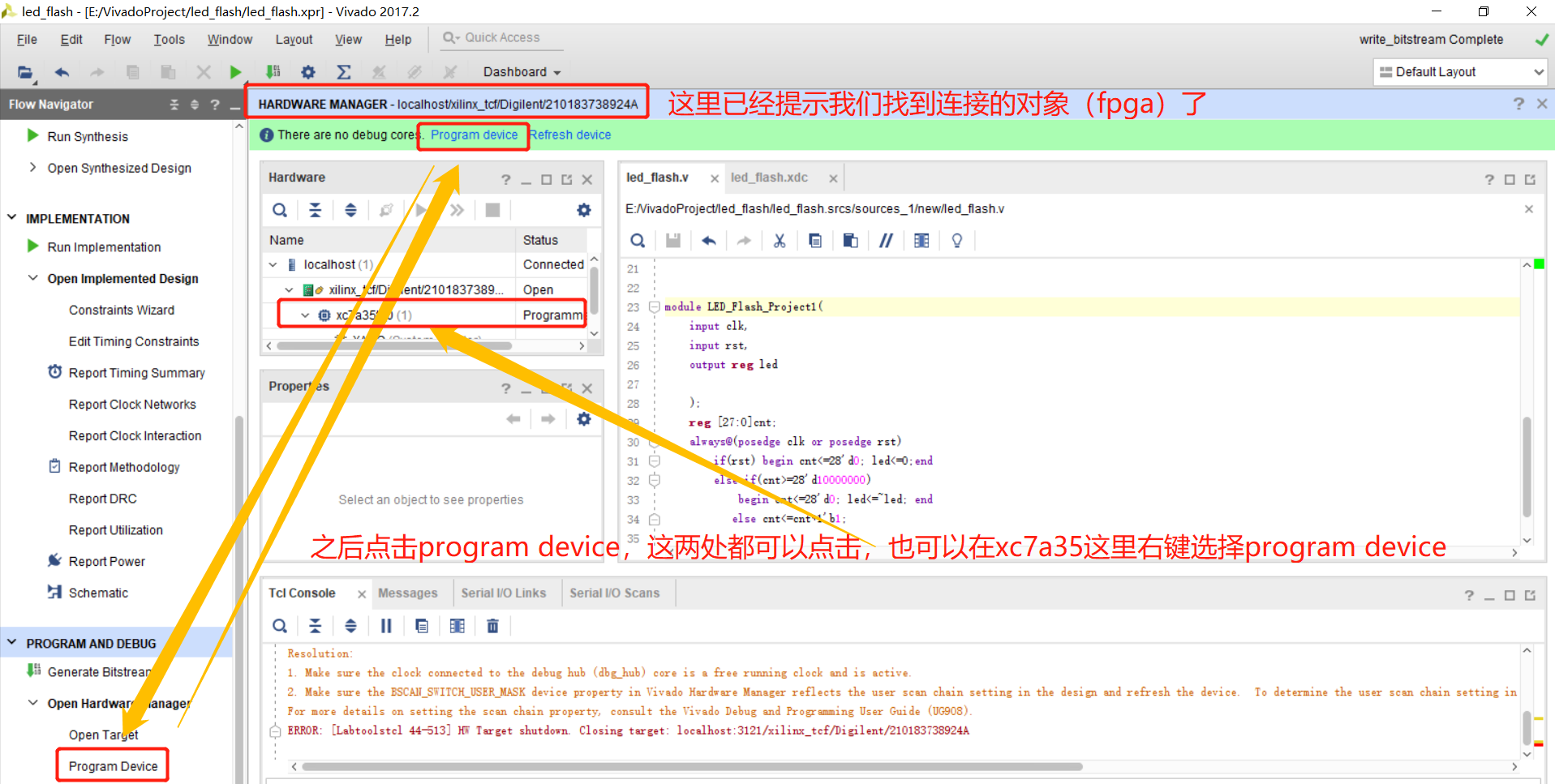

现在文件什么的都有了，我们可以把板子插上电脑进行实验了。

到现在为止，我们可以看到fpga上面小灯闪烁了

　　注意一下，fpga没有记忆功能，即下载到fpga里面的bit文件断电后丢失，如果我们想让程序在fpga里面一直保留，并且上电就能运行，那么我们就要将我们生成Bitstream文件时附带的bin文件下载到fpga上配置Flash的芯片才能记忆
　　如果我们想对程序代码修改，就直接对.v文件修改，然后再generate bitstream就可以了。

---

补充内容：把bin文件下载到配置Flash芯片，让fpga上电即工作！

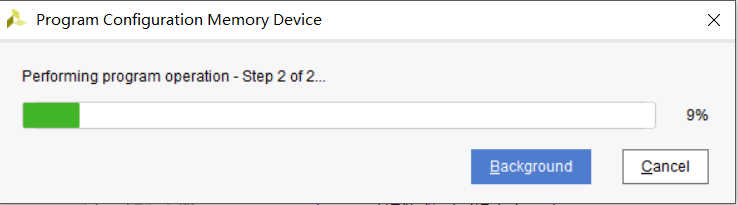

↑↑ 看到正在写入

ok！ 大功告成！
