逻辑电平

  1. 针对TTL逻辑电路，一般会有不同的说法，比如5V TTL或者3.3V TTL，其实这两种说法都是对的，只不过供电电压为5V或者3.3V，
    • 对TTL数字逻辑电路，高电平始终高于2.0V，低电平始终低于0.8V，不随供电电压波动
  2. 对于CMOS逻辑电路，电平的翻转值大致为供电电压的一半，高低电平对应的电压随供电电压波动

常见的简易直流电压转换电路

虽说逻辑电平的定义很清晰，但是实际应用中却很头疼，比如，使用STM32系列单片机驱动5V继电器……STM32F系列的高电平为1.8V（正常3.3V供电）时，一般GPIO拉高时输出的电压为3.2V左右（推挽/上拉），所以这个时候无论如何都没办法直接驱动继电器的，于是只好加外围驱动电路咯……

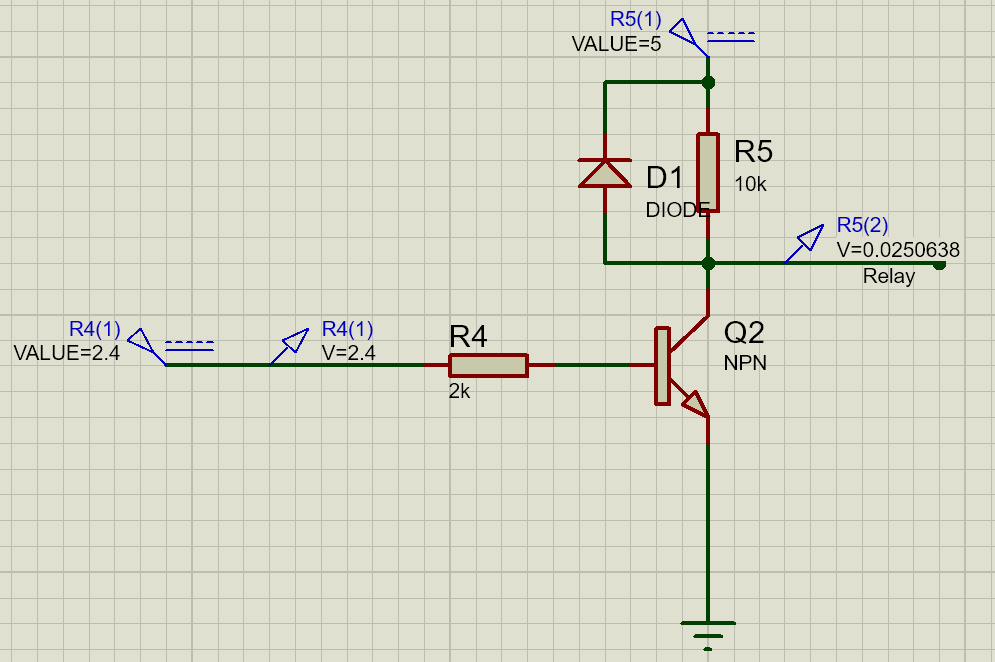

外围驱动电路如下，不过这个电路是相反的……
当STM32输出高电平时，三极管集电极输出0V，当STM32输出低电平时，三极管集电极输出≥4.4V
注：5V继电器的动作电压在4.2V左右
3.3-5V
所有器件都是最普通的，比如三极管可以用9013/8050，二极管就用最简单的IN4148即可 硅胶隆胸手术价格是多少 http://www.2009com.com/BJYestar/show-9-1593-1.shtml
