差分线上的干扰信号
2019-04-13 17:37发布
生成海报
差分线上的干扰信号可以表示为一个共模干扰部分+差摸干扰部分,差分线之间的电容是为了去差摸干扰,而每根线到地的电容是为了去共模干扰。

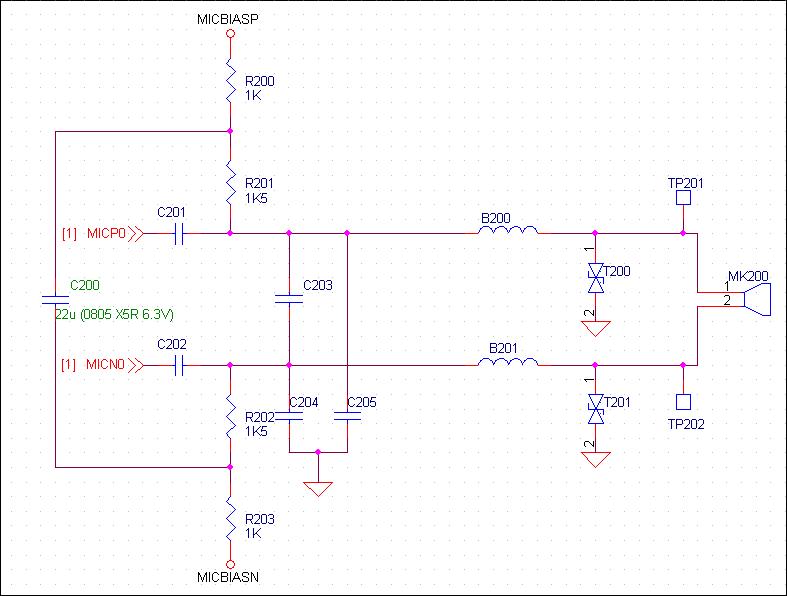

这个电路就是充分考虑了EMC的产品级设计,
基本功能很简单,就是MIC音频信号输入,但是,考虑上EMC就要增加很多额外器件。产品和开发板玩具的差别就在这里。
MIC接收音频声波,电容发生变化,引起电流变化,经内部FET放大变成电压信号输出,通过隔直电容(C201、C202)耦合到下一级放大器输入。
MIC内部有10PF电容滤波1800Mhz,33PF电容滤波GSM900Mhz噪声。FET工作需要偏置,500微安时,工作点位于线性放大区中点,信号动态范围最大。R200、R201、R202、R203就是FET的直流偏置电阻,保证电流为500微安,即:(Vp-Vn)/(R200
+ R201 + R202 + R203) = 500uA。
T200、T201是瞬态抑制,防静电、浪涌什么的。
B200、B201磁珠消除高频干扰,对内对外都防。
C204、C205消除共模干扰噪声,C203消除差模干扰噪声,这些电容值比较小,对音频信号无影响。
R200、R203、C200构成差分RC低通滤波器,滤除电源上的干扰和纹波。RC的好处是可以吸收噪声能量,理想电容不消耗能量,另外,有串联电阻,上电时不会产生冲击电流。C200可以想象成中间接地,就好理解了。
