电子流水灯-20151116

2019-04-13 20:31发布

站内文章 / 模拟电子
12847 0 1787

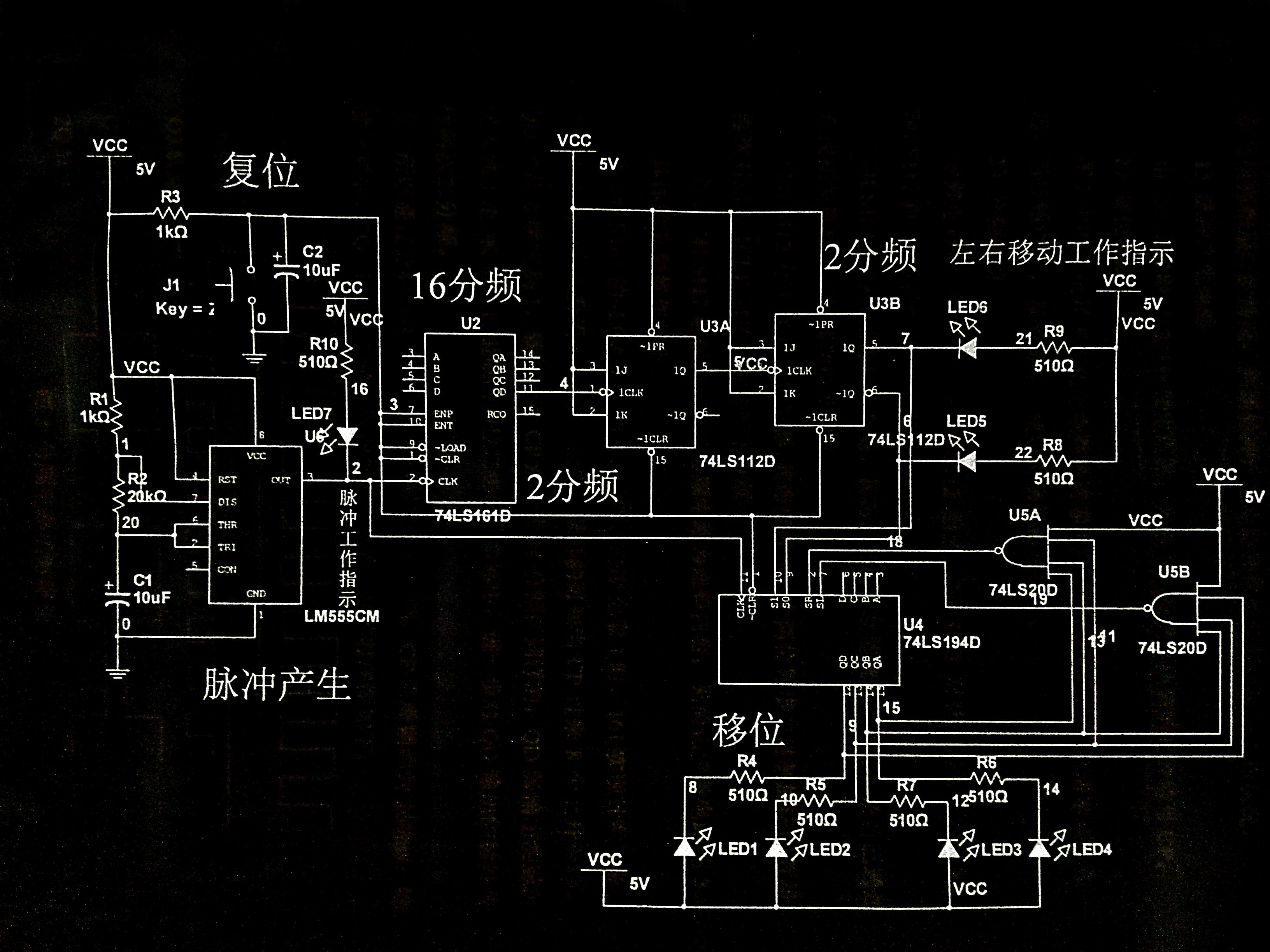

电子流水灯标准参考电路图
  • 脉冲产生电路
    由555定时器组成时钟发生电路，为电路提供CP
  • 复位电路
    按钮开关启动全电路的清零电路
  • 分频电路
    分频电路由74LS161对CP进行分频，再由74LS112再分别进行一次分频
  • 移位控制电路
    改变S1和S0的状态，控制左移右移
  • 显示电路
    脉冲工作指示和左右移工作指示电路，及流水灯显示电路；指示电路在实际调试和工作中有很重要的作用。能够帮助快速找到错误的所在位置，提高工作效率。

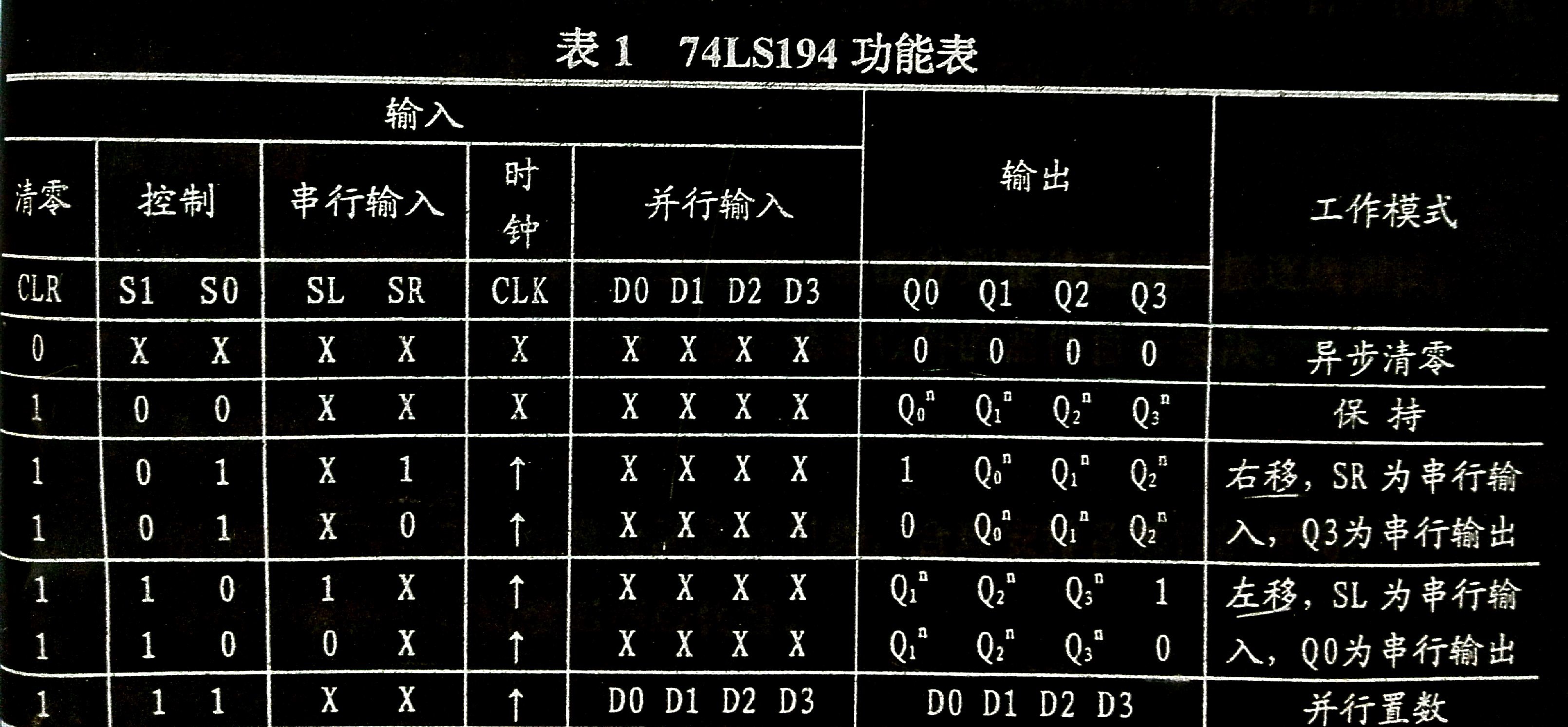

    74LS194
