常用运放电路计算与分析

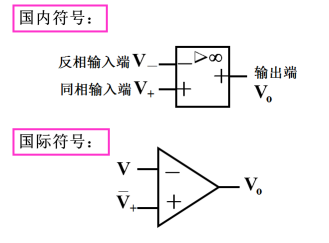

1、运放的符号表示

2、集成运算放大器的技术指标

(1) 开环差模电压放大倍数(开环增益)大      Ao(Ad)=Vo/(V+-V-)=107-1012倍; (2) 共模抑制比高     KCMRR=100db以上; (3) 输入电阻大     ri>1MW, 有的可达100MW以上; (4) 输出电阻小     ro =几W-几十W

3、集成运放分析方法（V+=V-虚短，ib-=ib+=0虚断）

（1）、反向比例运算放大器

Rp是平衡电阻，使输入端对地的静态电阻相等，Rp=R1//R2。

（2）、同向比例运算放大器

（3）、差动放大器




       差动放大器放大了两个信号的差，但是它的输入信号不高为2R1。

（4）、电压跟随器

     此电路是电压串联负反馈，输入电阻大，输出电阻小，在电路中作用与分立元件的射极输出器相同，但是电压跟随性能好。    以上电路总结：1、引入电压负反馈，输出电阻都比较小               2、反向输入的输入电阻小，同向输入的输入电阻高               3、同向输入的共模电压高，反向输入的共模电压小

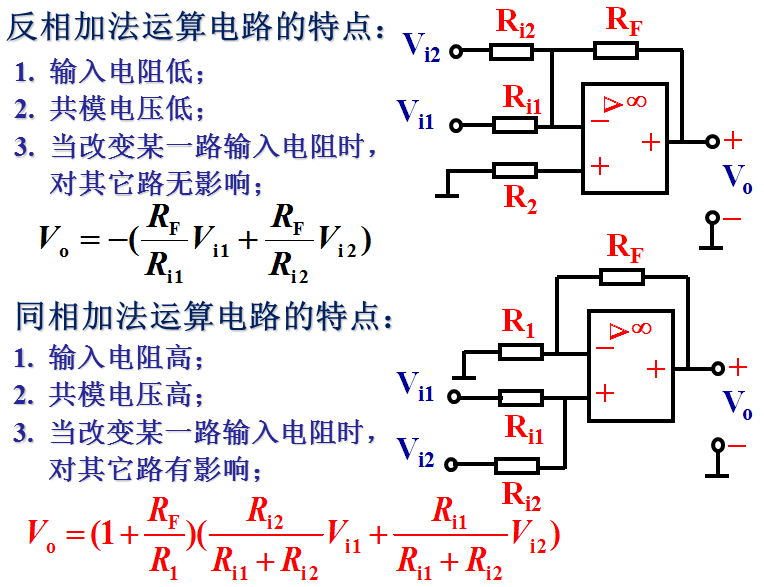

（5）、反相求和运算


（6）、同相求和运算




（7）、积分运算电路


 积分运算电路的举例：

（8）、比例、积分运算电路


（9）、微分运算电路
