桌面的小功放声音放大,去除噪声。

2019-04-13 20:56发布


我正好做了和你一样的功放。
假如供电是电脑通过usb线(并且usb线比较细)的话,音源也是和供电同一设备的话,噪音会很大。
我的解决办法是把前级地和供电地分开,用个200欧姆的连接,实测几乎没噪音。

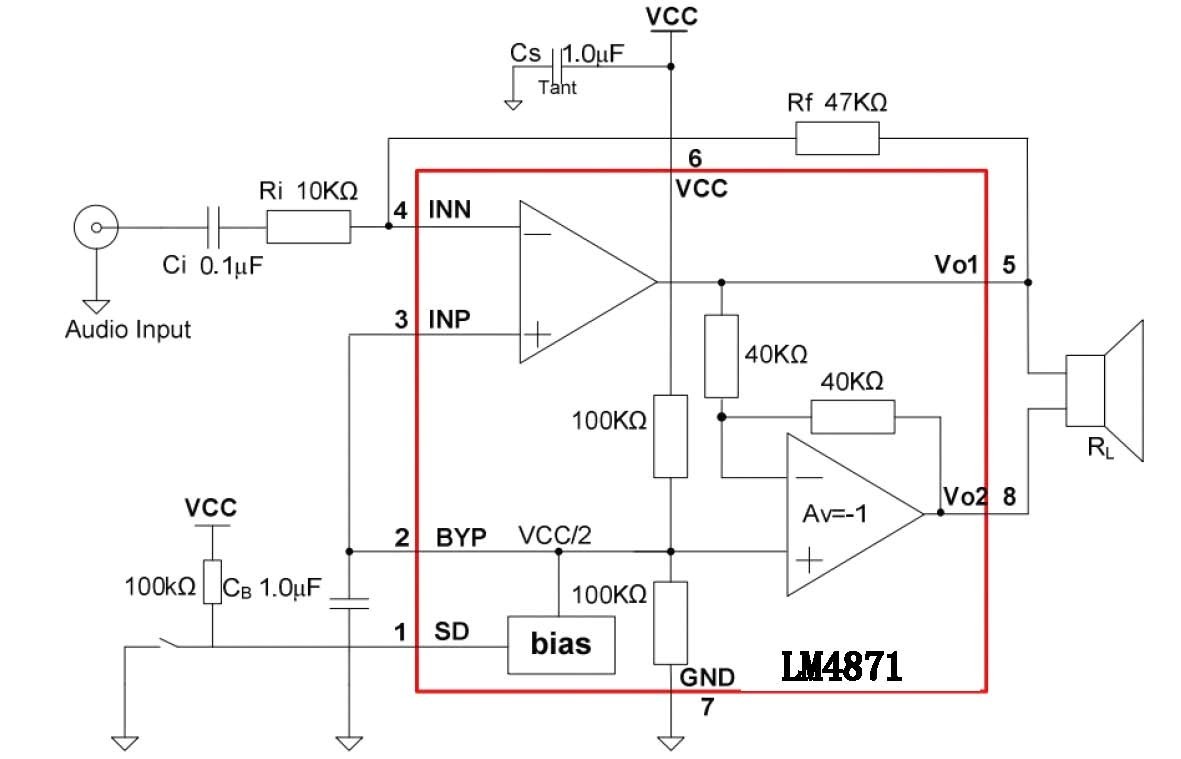

也就是你的IC7脚和滤波电容是电源地,其它是前级地。这样音频线的共模信号将得到抑制,由于200欧姆电阻的存在,又不会影响功放IC的工作点。


你也应该这样改进,可适用范围宽些
RMS 通常是均方根值,也就是有效值

200欧改成0欧,会怎么样

200欧改成0欧,功放的供电会有一部分通过音频线的地线提供,会造成有一定的噪音。
电源端的电容用1uF小了点,在功率较大时,电源电压会有较大波动,建议用10uF以上
