Lesson 1 可编程逻辑器件基础
刚刚接触FPGA，一起学习，也可以免费观看Altera公司的---教育活动中心---在线培训，但之前必须注册，就不一一赘述怎么注册了。
为什么要用可编程逻辑？
如上图所示，CPU、I /O、DSP，变成一片FPGA，单片片上可编程系统，可以从系统里边去掉很多硬件降低功耗和成本。
这到底是什么东西？为什么必不可少？
1、数字逻辑设计历史-------了解历史进展
开始时：有复杂的逻辑关系，是我们初学者刚刚接触的数电方面的基础应用，设计一个基础的TTL逻辑，根据真值表-----卡诺图-----简历函数式逻辑表达式，举个例子：X=AB+CD+BD+BC+AD+AC,需要很多的基础逻辑单元，但是如果利用异或关系，可转换成：
利用这样的组合逻辑，这样可以将数量众多的基本逻辑单元简化，硬件相对变简单了。
如果逻辑功能和寄存器组合到一个部件，通过布线（布线相当于一种控制）就可以得到一个简单的PAL---可编程阵列逻辑，一种简单的可编程控制单元，器件中的数量变少，占用更少的电路板，设计灵活，可防止逆向剖析，容易更新设计。
针对PAL的编程技术实质（当前闪存技术的关键）：阵列交叉（跨线）上的浮栅型晶体管（含有第二个栅极，浮动栅极）在加上编程电压后，不会导通。以下两种晶体管不做任何设置，都可用作N型晶体管，栅极接地时，源级和漏极导通。当栅极设置电压后，电子被限制在浮动栅极，纵使浮动栅极设置电压值，晶体管依旧不导通，这样总是关断，相当于一个开关。
2、可编程逻辑基本技术
了解器件本身：
从PAL到可编程逻辑器件PLD，在单个器件中排列多个PAL阵列，存在可变的可乘积项分配和全面可编程宏单元。
可变的可乘积项分配：简单的想法，改变或门、与门的数量，不会浪费逻辑门，不需要复杂的延时网络。

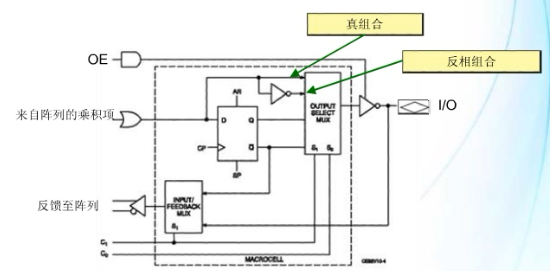

灵活的可编程宏单元（主要进步）：提供多种可编程选择，实现乘积和输出。
PLD进一步发展形成复杂的PLD(CPLD)-----在一个器件中，采用可编程互联和I/O，连接多个PLD:
CPLD的特性：
CPLD逻辑模块通常被称为逻辑阵列模块（LAB），每个LAB相当于一个PLD，含有4-20个宏单元，该宏单元还存在扩展项，提供可操控的乘积项分配和扩展，代价是额外的延时。即，建立一次乘积项就可以使用，大大减少了逻辑浪费。
LAB之间的互联称为可编程互联阵列（PI或PIA），和PAL可编程阵列相同的编程技术（两种晶体管，EPROM、EEPROM或者闪存技术编程），配置更高级，实现灵活的可编程关键，全局布线连接器件中的任何信号和任何目的位置。
单独的I/O控制模块，由PI将I/O引脚与LAB分开，I/O都有专用逻辑提供控制以及更多的功能，三态缓冲控制实现任意引脚的输入、输出和双向功能。
采用JTAG进行在系统编程（ISP）
由于可编程逻辑越来越大、越来越复杂，必须放在特定的条件下编译，器件放在特殊的单元，或者器件上加一些特殊装置，不能在线编译，故设计了一种和I/O分开的编程接口，几乎所有的FPGA都使用JTAG接口，简单的4、5线串行接口，构成单个器件长1位寄存器或者多个器件的JTAG链，可用于器件自检测或者系统编程（ISP）,当PLD硬件生成EPROM编程电压，由JTAG接口进行控制，简化了实验室自编程。
从CPLD到FPGA：理论上我们可以一直增加LAB，但是这样大大增加了额外的全局布线，但是如果LAB本身重新排列一个阵列中呢？这就是FPGA的由来。
现场可编程门阵列（FPGA）：LAB排列在大型阵列中，器件可以现场编程或重新编程，行列可编程互联，通过这中互联方式（在行列之间设置互联布线）可以跨越所有或者部分的阵列。
FPGA的LAB设计和CPLD不同，没有乘积项和宏单元，FPGA-LAB由逻辑单元(LE)构成，LE级联更容易建立复杂的功能，LE实质是一个4位查找表(LUT)、进位逻辑、输出寄存器逻辑构成。
4位查找表 LUT替代了CPLD中的乘积项阵列，LUT是由一系列级联复用的器件构成，LUT输入作为选择线，复用输入作为高或者低逻辑电平，之所以逻辑被称作查找表，通过差找正确的编程级，来选择输出，根据输入的值通过复用输入，将输出送到正确的位置，编程级的选择基于函数真值表，故可以灵活的建立一个组合函数（级联复用器），减少逻辑资源浪费。
LE同步部分来自可编程寄存器，该寄存器和CPLD宏单元相似，但配置灵活，配置为DTJK或者SR触发器工作，一般由全局的时钟来驱动时钟，任何时钟可驱动任何LE，可通过其他逻辑或者IO进行寄存器的异步控制，器件还可以反馈回LUT，产生严格的组合逻辑功能，这种寄存器只使用存贮、同步功能，这种灵活的LE输出级适合所有类型的逻辑操作。
LE和宏单元不同之处在于进位逻辑和LAB寄存器链逻辑，LE之间存在进位bit链，这种进位可以输出到别的LE，也可以输出到互联中，寄存器输出可以链接至LAB中的其他LE寄存器，形成和LUT无关的移位寄存器（适合DSP峰作），增强资源管理。
更高级的FPGA使用自适应逻辑模块（ALM）代替LE，提高性能和资源利用率，使用自适应的LUT(ALUT)可以任意划分，智能资源管理。
FPGA布线
所有器件资源都可以和器件中的任何布线连接，分为本地互联（LE之间互联、相邻LAB直接连接）、行列互联（固定长度布线、跨过多个LAB）。
FPGA IO单元
高级可编程模块可直接连接至行或者列互联，具有多种优良特性，同时存在特殊的逻辑。
其他典型FPGA特性
采用专用功能硬件模块代替某些LAB，存储器模块、嵌入式乘法器、高速收发器。（多查一下手册，看是否满足要求）
FPGA编程
大部分FPGA使用SRAM单元技术（基本是个锁存器）对互联和LUT功能进行编程，必须在上电时进行编程，数据易丢失。FPGA编程信息必须存储在某一位置，以便在上电时对器件进行编程。主动编程方式：上电时FPGA自动控制编程顺序；被动编程：智能主机（CPU）控制编程；JTAG编程：实验室PC端编程。
3、对比CPLD和FPGA
FPGA和CPLD硬件对比
特性对比
FPGA基础总结
1、可编程逻辑用语减少使用的元件数，节约成本；
2、CPLD和FPGA技术基于早期的可编辑逻辑技术；
3、FPGA硬件和性能使其成为专用ASIC的低成本可行替代方案；
4、设计软件简化了在CPLD和FPGA硬件中建立并实现逻辑设计。
