以Jk触发器为例。

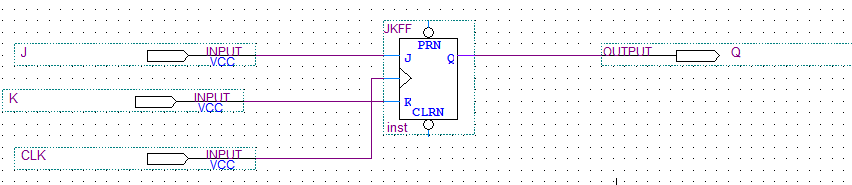

边沿JK触发器的电路结构及其波形图:
脉冲JK触发器的波形图：
可以看到，同一个控制逻辑不同触发方式会使输出逻辑不同。
边沿触发器仅根据上升或下降沿到来时刻的J和K的状态确定输出端Q的状态，而脉冲触发器还必须考察CLK=1时期主触发器的状态变化情况来确定Q。
像第二个周期中，K的一次跳变会被脉冲触发器检测到，并且在CLK下降沿时表现出来，相反的边沿触发器由于锁存所以不受影响。所以一般来说,边沿触发器比脉冲触发器抗干扰能力更强。
参考文献
阎石，《数字电子技术基础第六版》，清华大学出版社
