74LS112

                                                                                                                        ——写给74LS112初学者
74LS112是常见的JK触发器 看datasheet是常识，没事别翻什么学校发的实验手册，看datasheet才是王道 74LS112 摩托罗拉出的datasheet 向巨人致敬


Sd Cd分别是置位和清零端，当两个端口都是高电平的时候，74LS112正常工作 如果两个端口都是低电平，那么输出引脚都是高电平

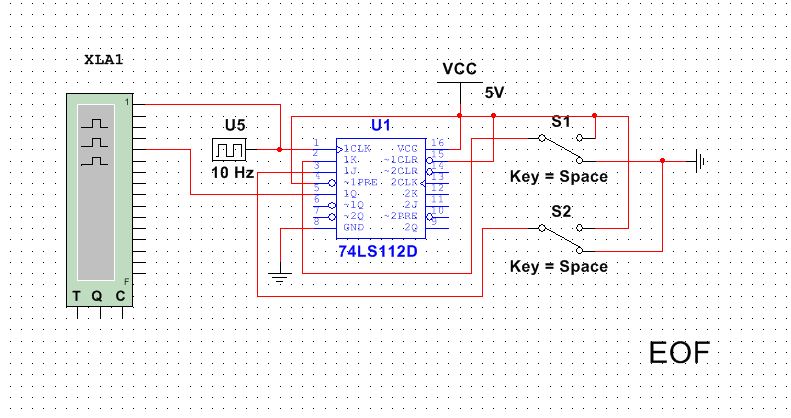

下面是我用multisim搭的一个仿真，最简单的接线，配了两个开关控制JK端口的电压高低 数字逻辑分析仪可以看引脚的电平变化，对于数电的电路分析很有帮助的说。。。。

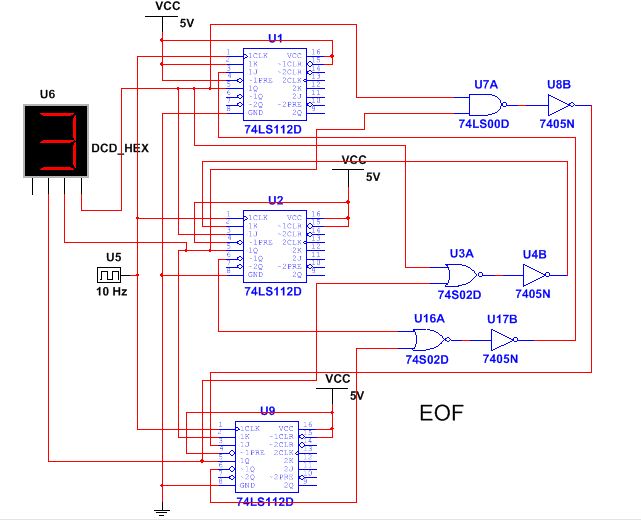

下面这个是用74LS112搭的同步7进制计数器


这个电路调了大概两天。。。逻辑函数也不知道哪错了，今天数电课的时候自己玩电脑，再重新做，准备去问题老师的，没想自己却弄好了。。。。正常工作。

数电实验那一坨shi一样的线我就不想说了 真正能得到理论验证的，我觉得还是仿真。到了实验室，跟多的是混。。。各种混。。。 实际电路可能由于老化带来的各种附加难度，把本可以开开心心作完的实验搅的一团乱。 没人会对你的实验负责，都是忽悠。 实验是一个很好的学习机会，不应该放任这个宝贵的机会时间流失掉。要么不做，要么就收获点什么！ 与其去用实验室那一坨shi一样的线，在别人已经做好的PCB板子上连线，还不如自己去PCB画一块，腐蚀，然后自己焊一块，花掉的时间值的多！ 跟多的我推崇鼓励童鞋去做仿真，玩的开心。
真正的带给人动力的，是兴趣。只有做的开心的事情才能一直做下去。没有什么所谓的咬牙坚持，本来就很开心
