记录一下3dmax--substancePainter-unity烘焙法线详细过程

2019-04-13 21:11发布

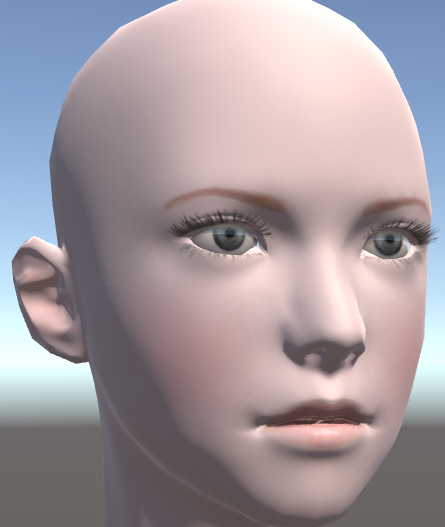

                                        完成效果图      烘焙流程细节较多,把过程的重点记录一下:

一、在制作前设置好文档命名规则和文件归类

这个很重要,不然文件一多就糊涂,现在设置为三个文件夹,high、middle、low分别对应unity中需要的LOD)、LOD1、LOD2三个模型。其中highest是实在high模型上细化而成,仅供烘焙用,不用于游戏中。

二、用3dmax制作好高模high.(用于UNITY的LOD0)

                               制作过程就不说了,以下是注意事项: 1、设置3dmax:自定义---单位设置--厘米,这样输出的fbx与unity尺寸相符。现在按人头高25cm实际比例制作。 2、四边形面数约900。 3、耳朵只是大概形状,用来包裹高模得到法线贴图,所以后面做highest模型的时候耳朵还得另外做。 4、分好UV注意耳朵的UV切开为两部分今后好烘焙法线些                                  5、耳朵为单一平滑组,面部其他为另外一个平滑组,不然烘焙法线会有问题(拆UV处就要分组)。 6、将坐标原点居中人头,且轴心归零。 7、将UV塌陷,只保留对称 8、加stl组件对模型检查一下有无错误。 9、导出obj到high文件夹:注意导出时可能选择“按选定物体导出”,至于fbx格式后面由SP导出效果似乎圆滑些。

二、用3dmax制作好烘焙模highest.(仅用于烘焙)

                              注意事项: 1、在以上高模上将耳朵去掉,另做一接近真实结构的耳朵并与头部结合,注意布线。 2、在对整个头部用涡轮平滑迭代4次左右(视情况)。 3、导出obj到highest文件夹。

三、将高模(非烘焙模)用SP打开,注意选择参数

1、打开的参数 2、烘焙的参数 3、导出贴图和模型到high文件夹。 4、用3dmax打开Unity 5.obj,导出FHead_H_1129.FBX,这一步主要是转换尺寸大小和轴向供unity用,不然会大十倍。 5、打开unity,将FHead_H_1129.FBX导入贴上相应贴图调整参数并检查一下,若法线贴图有瑕疵可以用ps修整一下。

四、 用3dmax制作中模midle.(用于UNITY的LOD1)

注意事项 1、在高模high的基础上减线得到中模,约400四角面。 ​​​​​ 2、减线时一定注意原则:从各个角度观察一下,轮廓不能相差太大。 3、一定注意不要破坏UV分割线! 4、导出格式fbx到文件夹middle 5、将high中的贴图复制到本文件夹,这样中模也可以到unity中测试一下。不过经过试验,如果中模也像高模一样烘焙贴图而不用高模的贴图会好些,下图是比较结果。 ​​​​​            但如果这样的话对应高中模就有了2套贴图,会耗资源,两种方案怎么取舍要看测试情况和游戏具体需求了。

五、用3dmax制作低模low.(用于UNITY的LOD2)

1、方法同上,在中模上减线,约100四边形面,只要大概轮廓相符就行了,毕竟低模用于远处。 2、贴图只需要以后贴漫反射就可以了,没必要帖法线。 3、最后上一张unity中的比较图,最左边的是烘焙用的图。再依次是高中低模。   4、最后也是比较重要的一点:将这几个模在3dmax中保证对其,然后将中心轴坐标归零,保存为一个合并的max格式文件,若有其他附件如眼睛、眉毛也一并处理后保存,以备后用。
