计数、译码、显示电路Multisim仿真
2019-04-13 21:25发布
生成海报
基于Multisim的电路仿真
一、一位十进制计数器

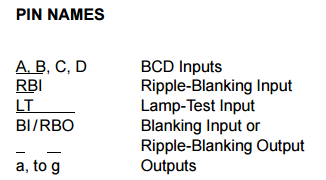

实验关键问题：关键是译码器74LS470的连接方式，该芯片的使用手册(Datasheet)请点击这里 ,尤其是LT¯¯¯¯¯，RBI¯¯¯¯¯¯¯，BI/RBO¯¯¯¯¯¯¯¯¯¯¯¯¯ 的连接
二、二位十进制计数器
实验关键问题：同样是芯片4511BD_5V 的端口连接问题，详细的功能手册点击这里，这里就不再赘述了，由于Multisim里没有CD4511，就用4511BD_5V代替了，效果是一样的。
