前面发表的博文写的乱七八糟的，整理一下。1.
上图是三极管典型开关电路。有两点需要注意，一： R47和R48分别是上拉和下拉电阻，作用是在输入悬空的时候，使三极管可靠地截止。二：无论是PNP还是NPN，简单来讲，只要发射机正偏，三极管就导通了，即那个箭头是正电压即可。而它是否饱和导通，则是由Vc，Vb和Rc，Rb共同决定的。在给定的Vc，Rc下，查询datasheet得到放大系数β
如果Vb-0.7 大于 Vc*Rb/(Rc*β)，则三极管饱和导通。 【β*Ib > Ic】
2.

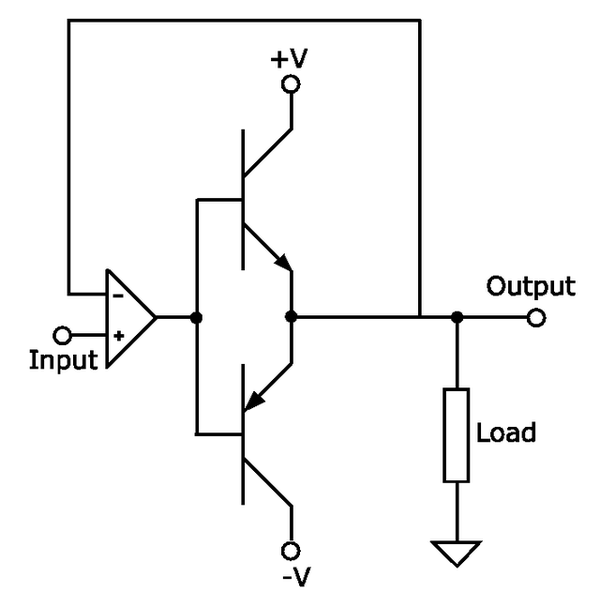

将第一张图中的两个电路组合起来就得到了上图的推挽电路。但个人认为上图中的两个三极管应该兑换一下位置。PNP应该作为高端，NPN为低端。原因是三极管导通的条件是发射极正偏，而将发射极连接至GND或者VCC是满足条件的最好选择，因为这样发射极就有了绝对的参考电压，而不像上图，Output悬空，很难说是高电平还是低电平。3. 横轴Vgs，纵轴Vds，可以明显看到当Vgs大于5V时，Vds的压降已经下降到0.2V以下了，0.2V/50A 导通电阻在毫欧级别。这是一个典型的可以用5V单片机驱动的MOS管开关。
