电已经成了我们生活不可或缺的资源。对于电,我们是既熟悉又陌生。高中时我一直有一个疑惑,用电都是交流电,为何会有零线和火线的区别?
下面在网上搜集了一些介绍来解释这个问题。我们用的是三相交流电:
家庭用电每家只会用其中的一相,另一根线是零线,也就是中间那点。理想状态下ABC三相的电压这样变化:
所谓220V指的是家用的这个线(比如A)和零线(电压一直是横轴)之间的有效值
这里有效值指的是,在{0,1}这个区域这条正弦曲线(峰值大约是311)和横轴之间区域的面积等于一根位置在220的直线和横轴之间区域的面积。(顺便看回第一张图,两相之间的电压有效值,就是工业用的380V)
理想状态下,三相负荷基本均衡,从ABC三相流回的电流刚好在零线上平衡,所以零线会是0电压。实际情况下,会有些许偏差(偏差过大电网就保护停电了)。

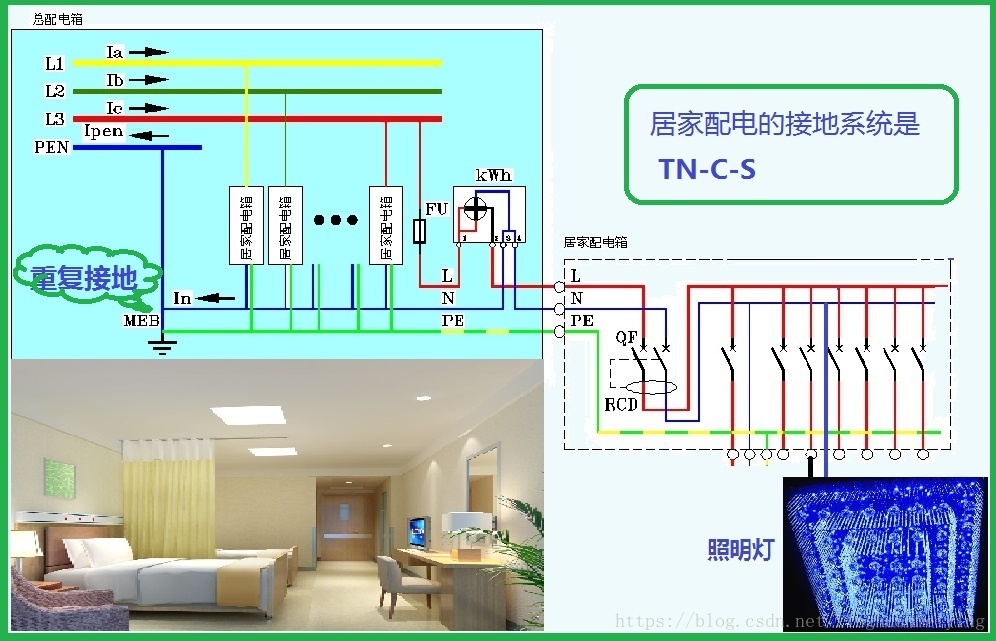

居家配电接地系统如下图所示。
