前言

数字时钟计数器和我的前一篇博文：级联模60计数器（Verilog HDL语言描述）（仿真与综合）的级联思路几乎一样。 数字时钟计数器的秒、分用的是模60计数器，而时用的是模24计数器，所以呢，这篇博文可以先参考上两篇博文： 模24的8421BCD码计数器（Verilog HDL语言描述）（仿真与综合） 数字时钟计数器就是调用这两个模块组成的，思路我就不在写了，繁琐。直接看级联模60计数器就好了，反正都是级联的。

主题

Verilog HDL设计代码

//数字时钟计数器 module digital_clock(hour,min,sec,clk,rst_n,en); input clk,rst_n,en; output[7:0] hour, min, sec; wire co_sec1,co_sec,co_min,co_min1; counter60 u1(.clk(clk), .rst_n(rst_n), .en(en), .dout(sec), .co(co_sec1)); and u2(co_sec,en,co_sec1); counter60 u3(.clk(clk), .rst_n(rst_n), .en(co_sec), .dout(min), .co(co_min1)); and u4(co_min,co_sec,co_min1); counter24 u5(.clk(clk), .rst_n(rst_n), .en(co_min), .dout(hour)); endmodule //模60计数器模块 module counter60(clk, rst_n, en, dout, co); input clk, rst_n, en; output co; output [7:0] dout; wire co10_1, co10, co6; wire [3:0] dout10, dout6; count10 U1(.clk(clk), .rst_n(rst_n), .en(en), .dout(dout10), .co(co10_1)); count6 U2(.clk(clk), .rst_n(rst_n), .en(co10), .dout(dout6), .co(co6)); and U3(co, co10, co6); and U4(co10, en, co10_1); assign dout = {dout6, dout10}; endmodule //模10计数器 module count10(clk, rst_n, en, dout, co); input clk, rst_n, en; output co; output [3:0] dout; reg [3:0] dout; always @ (posedge clk or negedge rst_n) begin if(!rst_n) dout <= 4'b0000; else if(en == 1'b1) begin if(dout == 4'b1001) dout <= 4'b0000; else dout <= dout + 1'b1; end else dout <= dout; end assign co = dout[0] & dout[3]; endmodule //模6计数器 module count6(clk, rst_n, en, dout, co); input clk, rst_n, en; output co; output [3:0] dout; reg [3:0] dout; always @(posedge clk or negedge rst_n) begin if(!rst_n) dout <= 4'b0000; else if(en == 1'b1) begin if(dout == 4'b0101) dout <= 4'b0000; else dout <= dout + 1; end else dout <= dout; end assign co = dout[0] & dout[2]; endmodule //8421BCD码计数器，模24 module counter24(clk, rst_n, en, dout); input clk, rst_n, en; output[7:0] dout; reg[7:0] dout; always@(posedge clk or negedge rst_n) //异步复位 begin if(!rst_n) //复位信号有效时，输出清零 dout <= 8'b00000000; else if(en == 1'b0) //计数使能无效时，输出不变 dout <= dout; else if( (dout[7:4] == 4'b0010)&&(dout[3:0] == 4'b0011) ) //计数达到23时，输出清零 dout <= 8'b00000000; else if(dout[3:0] == 4'b1001) //低位达到9时，低位清零，高位加1 begin dout[3:0] <= 4'b0000; dout[7:4] <= dout[7:4] + 1'b1; end else //上述情况都没有发生，则高位不变，低位加1 begin dout[7:4] <= dout[7:4]; dout[3:0] <= dout[3:0] + 1'b1; end end endmodule

测试代码

//数字时钟计数器的测试代码 module digital_clock_tb; reg clk,rst_n,en; wire[7:0] hour,min,sec; always begin #1 clk = ~clk; end initial begin clk = 1'b0; rst_n = 1'b0; en = 1'b0; #3 rst_n = 1'b1; en = 1'b1; end digital_clock u0(.clk(clk),.rst_n(rst_n),.en(en),.hour(hour),.min(min),.sec(sec)); endmodule 我建议看完我的前几篇博文再看这篇，因为这篇博文的模块都是调用前面的，且我都疲惫了，懒着写注释了。 我的测试代码很简单，就是让它计数而已，计数看看对不对。

仿真波形

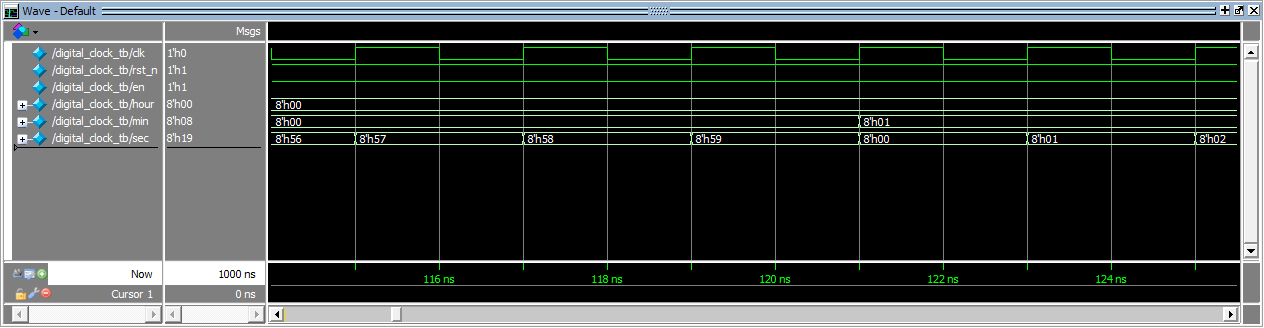

贴出来第一张是为了看开头部分仿真图 然后就是秒计数到59，分加1： 再者就是分计数到59，时加1： 可见，设计功能正确。

ISE中综合

RTL Schematic

展开 再展开 可见，从这个过程中，知道一个大的模块是由各个小的模块组成的，不在赘述了。

Technology Schematic

这个图是FPGA中的电路图，已经看不清楚了，没关系，仅供参考，也不是给你细看的，它体现了FPGA内部这个电路是如何构成的，是由FPGA的LUT以及其他原件，它特有的方式实现了各种电路，可见是很强大了。
