一 电容
电容的常见作用：旁路，滤波，去耦和储能的作用
旁路作用：
1、使输入电压均匀化，减小噪声对后级的影响。
2、进行储能，当外界信号变化过快时，及时进行电压的补偿。

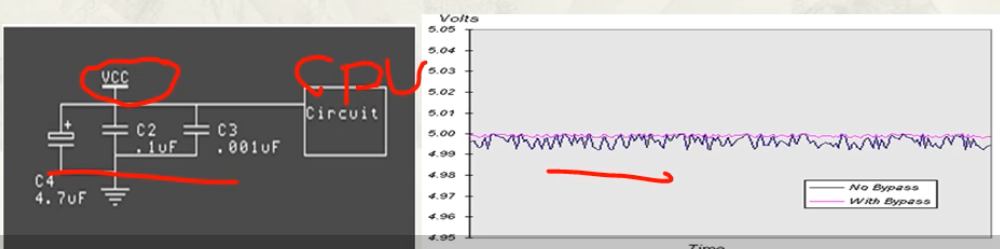

如下图：
当vcc变化过快或噪声过大时，可能会引起cpu震荡，加入电容保护好，可以起到很好的保护作用
去耦（退耦）电容作用: 1、去耦电容和旁路电容的作用是差不多的，都有滤除干扰信号的作用，只是旁路电容针对的是输入信号，而去耦电容针对的是输出信号。 2、去耦电容一般比较大10uF或更大，旁路电容一般根据谐振频率是0.1uF或0.01uF。
滤波和储能
滤波作用
滤除杂波，大电容滤低频，小电容滤高频. 储能作用 收集电荷 应用： 例如：给时钟芯片DS1302供电
总结: 1、电源上的电容作用一般是滤除电源电压的波动。小电容滤高频，大电容滤低频，并且还提供一定的电压储备，以备后续电路的需要。 2、对于一些干扰性强的环境，电容的加入可以减少很多电路控制上不必要的麻烦，在使用电容时， 还要注意耐压值和反接问题。 3、电容使用的取值大小可以参考别人的一些电路，很多都是工程上的一些经验。
当vcc变化过快或噪声过大时，可能会引起cpu震荡，加入电容保护好，可以起到很好的保护作用
去耦（退耦）电容作用: 1、去耦电容和旁路电容的作用是差不多的，都有滤除干扰信号的作用，只是旁路电容针对的是输入信号，而去耦电容针对的是输出信号。 2、去耦电容一般比较大10uF或更大，旁路电容一般根据谐振频率是0.1uF或0.01uF。
滤波和储能
滤波作用
滤除杂波，大电容滤低频，小电容滤高频. 储能作用 收集电荷 应用： 例如：给时钟芯片DS1302供电
总结: 1、电源上的电容作用一般是滤除电源电压的波动。小电容滤高频，大电容滤低频，并且还提供一定的电压储备，以备后续电路的需要。 2、对于一些干扰性强的环境，电容的加入可以减少很多电路控制上不必要的麻烦，在使用电容时， 还要注意耐压值和反接问题。 3、电容使用的取值大小可以参考别人的一些电路，很多都是工程上的一些经验。
