OneNet平台EDP协议移植到STM32F103RCT6

2019-04-14 15:24发布

站内文章 / 模拟电子
15207 0 1249

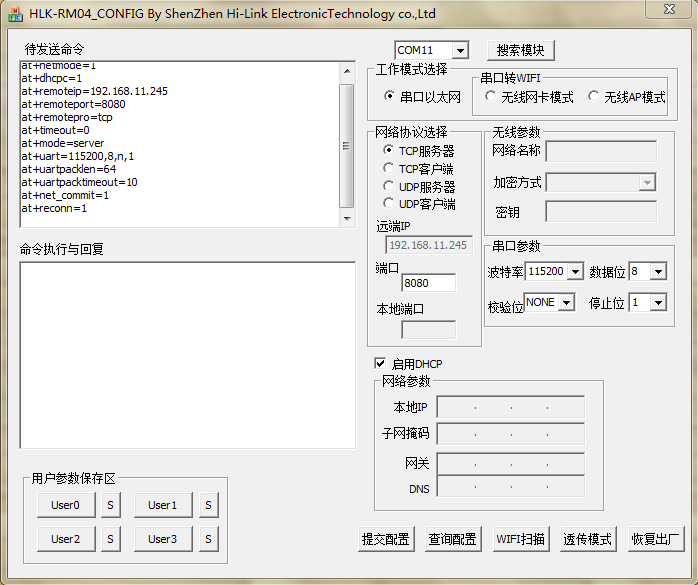

1、功能：LED灯状态上传与命令下发；2、硬件：STM32F103RCT6+HLK-RM04串口转WIFI模块；3、HLK-RM04串口转WIFI模块配置使用模块的配置软件（HLK-RM04_CONFIG_V1.61（配置工具））配置模块的通讯参数，打开软件后的初始界面如下图：
配置过程：（1）按下模块上的"Exit/Default"键后再上电，上电后仍按着改键30S不放，之后断电再上电，待模块稳定后（模块上的2两个LED常亮，一个LED灯闪烁），再短按一下"Exit/Default"让模块处于AT指令模式；
（2）在模块处于AT指令模式后，选择好COM口，再按下配置软件上的“搜索模块”，当搜索到串口转WIFI模块后，配置软件接收到的信息如下图所示：
（3）配置模块的网络通信参数，配置参数如下所示：
点击“提交配置”后软件接收到的信息如下图所示：
1）选择无线网卡模式，表示模块作为一个客户端，类似手机等，可以连接到路由器上；2）网络协议选择TCP客户端；3）无线参数的内容为串口转WIFI模块要连接的路由器WIFI信息；4）远端IP：183.230.40.39   端口：876，这是OneNet平台EDP协议的通讯地址，是由平台决定，是固定的；5）本地IP，指的是串口转WIFI模块的IP，是模块连如路由器，路由器给模块分配的一个IP，这个IP是可变的。4、STM32程序（1）参考地址：https://open.iot.10086.cn/bbs/forum.php?mod=viewthread&tid=23845&extra=page%3D1%26filter%3Dtypeid%26typeid%3D13（2）根据参考内容对程序进行了修改，已测试成功。（目前还不知道怎么上传大哭）5、EDP调试工具参考地址：http://blog.sina.com.cn/s/blog_14f58a1920102wdzn.html
