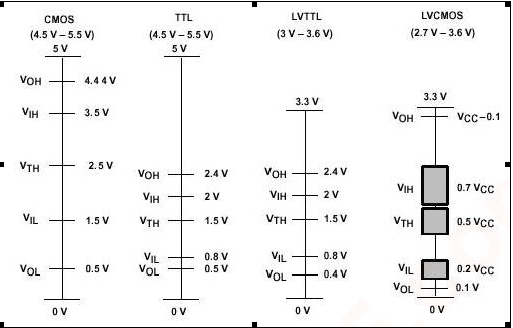

1，TTL电平： 输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是3.5V，输出低电平是0.2V。最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。 2，CMOS电平： 1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。而且具有很宽的噪声容限。 3，电平转换电路：  因为TTL和COMS的高低电平的值不一样（ttl5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换。 4，OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。 5，TTL和COMS电路比较： 1）TTL电路是电流控制器件，而coms电路是电压控制器件。 2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。  3）COMS电路的锁定效应： COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。这种效应就是锁定效应。当产生锁定效应时，COMS的内部电流能达到40mA以上，很容易烧毁芯片。   防御措施： 1）在输入端和输出端加钳位电路，使输入和输出不超过规定电压。 2）芯片的电源输入端加去耦电路，防止VDD端出现瞬间的高压。 3）在VDD和外电源之间加限流电阻，即使有大的电流也不让它进去。 4）当系统由几个电源分别供电时，开关要按下列顺序：开启时，先开启COMS电路得电源，再开启输入信号和负载的电源；关闭时，先关闭输入信号和负载的电源，再关闭COMS电路的电源。   6，COMS电路的使用注意事项 1）COMS电路时电压控制器件，它的输入总抗很大，对干扰信号的捕捉能力很强。所以，不用的管脚不要悬空，要接上拉电阻或者下拉电阻，给它一个恒定的电平。 2）输入端接低内阻的信号源时，要在输入端和信号源之间要串联限流电阻，使输入的电流限制在1mA之内。 3）当接长信号传输线时，在COMS电路端接匹配电阻。 4）当输入端接大电容时，应该在输入端和电容间接保护电阻。电阻值为R=V0/1mA.V0是外界电容上的电压。 5）COMS的输入电流超过1mA，就有可能烧坏COMS。   7，TTL门电路中输入端负载特性（输入端带电阻特殊情况的处理）： 1）悬空时相当于输入端接高电平。因为这时可以看作是输入端接一个无穷大的电阻。  2）在门电路输入端串联10K电阻后再输入低电平，输入端出呈现的是高电平而不是低电平。因为由TTL门电路的输入端负载特性可知，只有在输入端接的串联电阻小于910欧时，它输入来的低电平信号才能被门电路识别出来，串联电阻再大的话输入端就一直呈现高电平。这个一定要注意。COMS门电路就不用考虑这些了。   8，TTL电路有集电极开路OC门，MOS管也有和集电极对应的漏极开路的OD门，它的输出就叫做开漏输出。OC门在截止时有漏电流输出，那就是漏电流，为什么有漏电流呢？那是因为当三极管截止的时候，它的基极电流约等于0，但是并不是真正的为0，经过三极管的集电极的电流也就不是真正的 0，而是约0。而这个就是漏电流。开漏输出：OC门的输出就是开漏输出；OD门的输出也是开漏输出。它可以吸收很大的电流，但是不能向外输出的电流。所以，为了能输入和输出电流，它使用的时候要跟电源和上拉电阻一齐用。OD门一般作为输出缓冲/驱动器、电平转换器以及满足吸收大负载电流的需要。   9，什么叫做图腾柱，它与开漏电路有什么区别？ TTL集成电路中，输出有接上拉三极管的输出叫做图腾柱输出，没有的叫做OC门。因为TTL就是一个三级关，图腾柱也就是两个三级管推挽相连。所以推挽就是图腾。一般图腾式输出，高电平400UA，低电平8MA。   要了解逻辑电平的内容，首先要知道以下几个概念的含义： 1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。 2：输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。 3：输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。 4：输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。 5：阀值电平(Vt)：数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平 对于一般的逻辑电平，以上参数的关系如下： Voh >Vih > Vt > Vil > Vol。  6：Ioh：逻辑门输出为高电平时的负载电流（为拉电流）。  7：Iol：逻辑门输出为低电平时的负载电流（为灌电流）。  8：Iih：逻辑门输入为高电平时的电流（为灌电流）。  9：Iil：逻辑门输入为低电平时的电流（为拉电流）。  门电路输出极在集成单元内不接负载电阻而直接引出作为输出端，这种形式的门称为开路门。开路的TTL、CMOS、ECL门分别称为集电极开路（OC）、漏极开路（OD）、发射极开路（OE），使用时应审查是否接上拉电阻（OC、OD门）或下拉电阻（OE门），以及电阻阻值是否合适。对于集电极开路（OC）门，其上拉电阻阻值RL应满足下面条件： （1）： RL < （VCC－Voh）/（n*Ioh＋m*Iih） （2）：RL > （VCC－Vol）/（Iol＋m*Iil） 其中n：线与的开路门数；m：被驱动的输入端数。 常用的逻辑电平 ·逻辑电平：有TTL、CMOS、LVTTL、ECL、PECL、GTL；RS232、RS422、LVDS等。 ·其中TTL和CMOS的逻辑电平按典型电压可分为四类：5V系列（5V TTL和5VCMOS）、3.3V系列，2.5V系列和1.8V系列。 ·5V TTL和5VCMOS逻辑电平是通用的逻辑电平。 ·3.3V及以下的逻辑电平被称为低电压逻辑电平，常用的为LVTTL电平。 ·低电压的逻辑电平还有2.5V和1.8V两种。 ·ECL/PECL和LVDS是差分输入输出。 ·RS-422/485和RS-232是串口的接口标准，RS-422/485是差分输入输出，RS-232是单端输入输出。 TTL和CMOS的逻辑电平关系    1：TTL和CMOS的逻辑电平图 上图为5V TTL逻辑电平、5VCMOS逻辑电平、LVTTL逻辑电平和LVCMOS逻辑电平的示意图。 5V TTL逻辑电平和5VCMOS逻辑电平是很通用的逻辑电平，注意他们的输入输出电平差别较大，在互连时要特别注意。 另外5V CMOS器件的逻辑电平参数与供电电压有一定关系，一般情况下，Voh≥Vcc-0.2V，Vih≥0.7Vcc；Vol≤0.1V，Vil≤0.3Vcc；噪声容限较TTL电平高。 JEDEC组织在定义3.3V的逻辑电平标准时，定义了LVTTL和LVCMOS逻辑电平标准。 LVTTL逻辑电平标准的输入输出电平与5V TTL逻辑电平标准的输入输出电平很接近，从而给它们之间的互连带来了方便。 LVTTL逻辑电平定义的工作电压范围是3.0－3.6V。 LVCMOS逻辑电平标准是从5VCMOS逻辑电平关注移植过来的，所以它的Vih、Vil和Voh、Vol与工作电压有关，其值如上图所示。LVCMOS逻辑电平定义的工作电压范围是2.7－3.6V。 5V 的CMOS逻辑器件工作于3.3V时，其输入输出逻辑电平即为LVCMOS逻辑电平，它的Vih大约为0.7×VCC＝2.31V左右，由于此电平与LVTTL的Voh（2.4V）之间的电压差太小，使逻辑器件工作不稳定性增加，所以一般不推荐使用5V CMOS器件工作于3.3V电压的工作方式。由于相同的原因，使用LVCMOS输入电平参数的3.3V逻辑器件也很少。 JEDEC组织为了加强在3.3V上各种逻辑器件的互连和3.3V与5V逻辑器件的互连，在参考LVCMOS和LVTTL逻辑电平标准的基础上，又定义了一种标准，其名称即为3.3V逻辑电平标准，其参数如下：       图2：低电压逻辑电平标准   从上图可以看出，3.3V逻辑电平标准的参数其实和LVTTL逻辑电平标准的参数差别不大，只是它定义的Vol可以很低（0.2V），另外，它还定义了其Voh最高可以到VCC-0.2V，所以3.3V逻辑电平标准可以包容LVCMOS的输出电平。在实际使用当中，对LVTTL标准和  3.3V逻辑电平标准并不太区分，某些地方用LVTTL电平标准来替代3.3V逻辑电平标准，一般是可以的。 JEDEC组织还定义了2.5V逻辑电平标准，如上图所示。另外，还有一种2.5V CMOS逻辑电平标准，它与上图的2.5V逻辑电平标准差别不大，可兼容。 低电压的逻辑电平还有1.8V、1.5V、1.2V的逻辑电平。   TTL和CMOS逻辑器件 逻辑器件的分类方法有很多，下面以逻辑器件的功能、工艺特点和逻辑电平等方法来进行简单描述。 TTL和CMOS器件的功能分类 按功能进行划分，逻辑器件可以大概分为以下几类： 门电路和反相器、选择器、译码器、计数器、寄存器、触发器、锁存器、缓冲驱动器、收发器、总线开关、背板驱动器等。 1：门电路和反相器 逻辑门主要有与门74X08、与非门74X00、或门74X32、或非门74X02、异或门74X86、反相器74X04等。 2：选择器 选择器主要有2-1、4-1、8-1选择器74X157、74X153、74X151等。 3：编/译码器 编/译码器主要有2/4、3/8和4/16译码器74X139、74X138、74X154等。 4：计数器 计数器主要有同步计数器74X161和异步计数器74X393等。 5：寄存器 寄存器主要有串-并移位寄存器74X164和并-串寄存器74X165等。 6：触发器 触发器主要有J-K触发器、带三态的D触发器74X374、不带三态的D触发器74X74、施密特触发器等。 7：锁存器 锁存器主要有D型锁存器74X373、寻址锁存器74X259等。 8：缓冲驱动器 缓冲驱动器主要有带反向的缓冲驱动器74X240和不带反向的缓冲驱动器74X244等。 9：收发器 收发器主要有寄存器收发器74X543、通用收发器74X245、总线收发器等。 10：总线开关 总线开关主要包括总线交换和通用总线器件等。 11：背板驱动器 背板驱动器主要包括TTL或LVTTL电平与GTL/GTL+（GTLP）或BTL之间的电平转换器件。 TTL和CMOS逻辑器件的工艺分类特点 按工艺特点进行划分，逻辑器件可以分为Bipolar、CMOS、BiCMOS等工艺，其中包括器件系列有： Bipolar（双极）工艺的器件有：TTL、S、LS、AS、F、ALS。 CMOS工艺的器件有：HC、HCT、CD40000、ACL、FCT、LVC、LV、CBT、ALVC、AHC、AHCT、CBTLV、AVC、GTLP。 BiCMOS工艺的器件有：BCT、ABT、LVT、ALVT。   TTL和CMOS逻辑器件的电平分类特点 TTL和CMOS的电平主要有以下几种：5VTTL、5VCMOS（Vih≥0.7*Vcc，Vil≤0.3*Vcc）、3.3V电平、2.5V电平等。 5V的逻辑器件 5V器件包含TTL、S、LS、ALS、AS、HCT、HC、BCT、74F、ACT、AC、AHCT、AHC、ABT等系列器件 3.3V及以下的逻辑器件 包含LV的和V 系列及AHC和AC系列，主要有LV、AHC、AC、ALB、LVC、ALVC、LVT等系列器件。 具体情况可以参考下图：     图3：TI公司的逻辑器件示例图   包含特殊功能的逻辑器件 A．总线保持功能（Bushold） 由内部反馈电路保持输入端最后的确定状态，防止因输入端浮空的不确定而导致器件振荡自激损坏；输入端无需外接上拉或下拉电阻，节省PCB空间，降低了器件成本开销和功耗，见图6－3。ABT、LVT、ALVC、ALVCH、ALVTH、LVC、GTL系列器件有此功能。命名特征为附加了“H”如：74ABTH16244。             图3－2：总线保持功能图                  图3－3：串行阻尼电阻图   B．串联阻尼电阻（series dampingresistors） 输出端加入串联阻尼电阻可以限流，有助于降低信号上冲/下冲噪声，消除线路振铃，改善信号质量。如图6－4所示。具有此特征的ABT、LVC、LVT、ALVC系列器件在命名中加入了“2”或“R”以示区别，如ABT162245，ALVCHR162245。对于单向驱动器件，串联电阻加在其输出端，命名如SN74LVC2244；对于双向的收发器件，串联电阻加在两边的输出端，命名如SN74LVCR2245。 C．上电/掉电三态（PU3S，Powerup/power down 3-state） 即热拔插性能。上电/掉电时器件输出端为三态，Vcc阀值为2.1V；应用于热拔插器件/板卡产品，确保拔插状态时输出数据的完整性。多数ABT、LVC、LVT、LVTH系列器件有此特征。 D．ABT器件（Advanced BiCMOS Technology） 结合了CMOS器件(如HC/HCT、LV/LVC、ALVC、AHC/AHCT)的高输入阻抗特性和双极性器件(Bipolar，如TTL、LS、AS、ALS)输出驱动能力强的特点。包括ABT、LVT、ALVT等系列器件，应用于低电压，低静态功耗环境。 E．Vcc/GND对称分布 16位Widebus器件的重要特征，对称配置引脚，有利于改善噪声性能。AHC/AHCT、AVT、AC/ACT、CBT、LVT、ALVC、LVC、ALB系列16位Widebus器件有此特征。 F．分离轨器件（Split-rail） 即双电源器件，具有两种电源输入引脚VccA和VccB，可分别接5V或3.3V电源电压。如ALVC164245、LVC4245等，命名特征为附加了“4”。   逻辑器件的使用指南 1：多余不用输入管脚的处理 在多数情况下，集成电路芯片的管脚不会全部被使用。例如74ABT16244系列器件最多可以使用16路I/O管脚，但实际上通常不会全部使用，这样就会存在悬空端子。所有数字逻辑器件的无用端子必须连接到一个高电平或低电平，以防止电流漂移（具有总线保持功能的器件无需处理不用输入管脚）。究竟上拉还是下拉由实际器件在何种方式下功耗最低确定。 244、16244经测试在接高电平时静态功耗较小，而接地时静态功耗较大，故建议其无用端子处理以通过电阻接电源为好，电阻值推荐为1～10K。 2：选择板内驱动器件的驱动能力，速度，不能盲目追求大驱动能力和高速的器件，应该选择能够满足设计要求，同时有一定的余量的器件，这样可以减少信号过冲，改善信号质量。并且在设计时必须考虑信号匹配。 3：在对驱动能力和速度要求较高的场合，如高速总线型信号线，可使用ABT、LVT系列。板间接口选择ABT16244/245或LVTH16244/245，并在母板两端匹配，在不影响速度的条件下与母板接口尽量串阻，以抑制过冲、保护器件，典型电阻值为10- 200Ω左右，另外，也可以使用并接二级管来进行处理，效果也不错，如1N4148等（抗冲击较好）。 4：在总线达到产生传输线效应的长度后，应考虑对传输线进行匹配，一般采用的方式有始端匹配、终端匹配等。 始端匹配是在芯片的输出端串接电阻，目的是防止信号畸变和地弹反射，特别当总线要透过接插件时，尤其须做始端匹配。内部带串联阻尼电阻的器件相当于始端匹配，由于其阻值固定，无法根据实际情况进行调整，在多数场合对于改善信号质量收效不大，故此不建议推荐使用。始端匹配推荐电阻值为10～51Ω，在实际使用中可根据IBIS模型模拟仿真确定其具体值。 由于终端匹配网络加重了总线负载，所以不应该因为匹配而使Buffer的实际驱动电流大于驱动器件所能提供的最大Source、Sink电流值。 应选择正确的终端匹配网络，使总线即使在没有任何驱动源时，其线电压仍能保持在稳定的高电平。 5：要注意高速驱动器件的电源滤波。如ABT、LVT系列芯片在布线时，建议在芯片的四组电源引脚附近分别接0.1 μ或0.01μ电容。 6：可编程器件任何电源引脚、地线引脚均不能悬空；在每个可编程器件的电源和地间要并接0.1uF的去耦电容，去耦电容尽量靠近电源引脚，并与地形成尽可能小的环路。 7：收发总线需有上拉电阻或上下拉电阻，保证总线浮空时能处于一个有效电平，以减小功耗和干扰。 8：373/374/273等器件为工作可靠，锁存时钟输入建议串入10－200欧电阻。 9：时钟、复位等引脚输入往往要求较高电平，必要时可上拉电阻。 10：注意不同系列器件是否有带电插拔功能及应用设计中的注意事项，在设计带电插拔电路时请参考公司的《单板带电插拔设计规范》。 11：注意电平接口的兼容性。选用器件时要注意电平信号类型，对于有不同逻辑电平互连的情况，请遵守本规范的相应的章节的具体要求。 12：在器件工作过程中，为保证器件安全运行，器件引脚上的电压及电流应严格控制在器件手册指定的范围内。逻辑器件的工作电压不要超出它所允许的范围。 13：逻辑器件的输入信号不要超过它所能允许的电压输入范围，不然可能会导致芯片性能下降甚至损坏逻辑器件。 14：对开关量输入应串电阻，以避免过压损坏。 15：对于带有缓冲器的器件不要用于线性电路，如放大器。   TTL、CMOS器件的互连 器件的互连总则 在公司产品的某些单板上，有时需要在某些逻辑电平的器件之间进行互连。在不同逻辑电平器件之间进行互连时主要考虑以下几点： 1：电平关系，必须保证在各自的电平范围内工作，否则，不能满足正常逻辑功能，严重时会烧毁芯片。 2：驱动能力，必须根据器件的特性参数仔细考虑，计算和试验，否则很可能造成隐患，在电源波动，受到干扰时系统就会崩溃。 3：时延特性，在高速信号进行逻辑电平转换时，会带来较大的延时，设计时一定要充分考虑其容限。 4：选用电平转换逻辑芯片时应慎重考虑，反复对比。通常逻辑电平转换芯片为通用转换芯片，可靠性高，设计方便，简化了电路，但对于具体的设计电路一定要考虑以上三种情况，合理选用。 对于数字电路来说，各种器件所需的输入电流、输出驱动电流不同，为了驱动大电流器件、远距离传输、同时驱动多个器件，都需要审查电流驱动能力：输出电流应大于负载所需输入电流；另一方面，TTL、CMOS、ECL等输入、输出电平标准不一致，同时采用上述多种器件时应考虑电平之间的转换问题。 我们在电路设计中经常遇到不同的逻辑电平之间的互连，不同的互连方法对电路造成以下影响： ·对逻辑电平的影响。应保证合格的噪声容限（Vohmin－Vihmin≥0.4V，Vilmax－Volmax≥0.4V)，并且输出电压不超过输入电压允许范围。 ·对上升/下降时间的影响。应保证Tplh和Tphl满足电路时序关系的要求和EMC的要求。 ·对电压过冲的影响。过冲不应超出器件允许电压绝对最大值，否则有可能导致器件损坏。   TTL和CMOS的逻辑电平关系如上述图所示：图2－1：TTL和CMOS的逻辑电平图；图2－2：低电压逻辑电平标准   3.3V 的逻辑电平标准如前面所述有三种，实际的3.3V TTL/CMOS逻辑器件的输入电平参数一般都使用LVTTL或3.3V逻辑电平标准（一般很少使用LVCMOS输入电平），输出电平参数在小电流负载时高低电平可分别接近电源电压和地电平（类似LVCMOS输出电平），在大电流负载时输出电平参数则接近LVTTL电平参数，所以输出电平参数也可归入 3.3V逻辑电平，另外，一些公司的手册中将其归纳如LVTTL的输出逻辑电平，也可以。 在下面讨论逻辑电平的互连时，对3.3V TTL/CMOS的逻辑电平，我们就指的是3.3V逻辑电平或LVTTL逻辑电平。 常用的TTL和CMOS逻辑电平分类有：5VTTL、5V CMOS、3.3VTTL/CMOS、3.3V/5V Tol.、和OC/OD门。 其中： 3.3V/5VTol.是指输入是3.3V逻辑电平，但可以忍受5V电压的信号输入。 3.3VTTL/CMOS逻辑电平表示不能输入5V信号的逻辑电平，否则会出问题。 注意某些5V的CMOS逻辑器件，它也可以工作于3.3V的电压，但它与真正的3.3V器件（是LVTTL逻辑电平）不同，比如其VIH是2.31V（＝0.7×3.3V，工作于3.3V）（其实是LVCMOS逻辑输入电平），而不是2.0V，因而与真正的3.3V器件互连时工作不太可靠，使用时要特别注意，在设计时最好不要采用这类工作方式。 值得注意的是有些器件有单独的输入或输出电压管脚，此管脚接3.3V的电压时，器件的输入或输出逻辑电平为3.3V的逻辑电平信号，而当它接5V电压时，输入或输出的逻辑电平为5V的逻辑电平信号，此时应该按该管脚上接的电压的值来确定输入和输出的逻辑电平属于哪种分类。 对于可编程器件（EPLD和FPGA）的互连也要根据器件本身的特点并参考上述内容进行处理。 以上5种逻辑电平类型之间的驱动关系如下表：

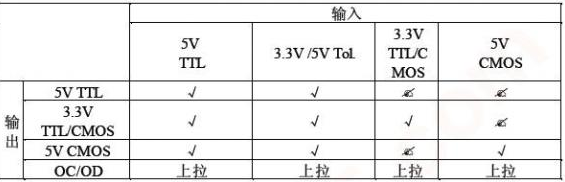

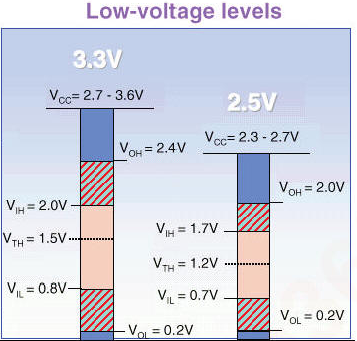

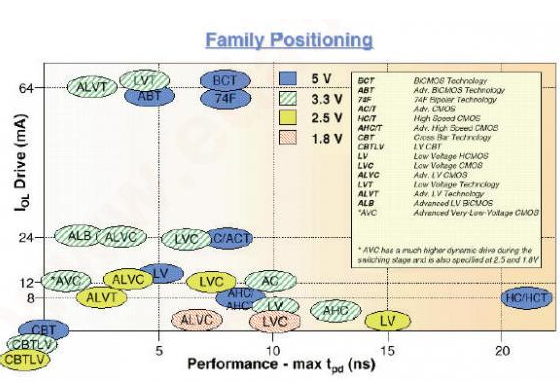

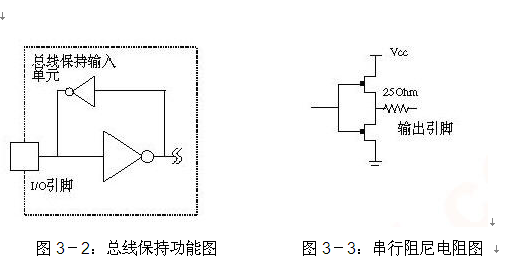

上表中打钩（√）的表示逻辑电平直接互连没有问题，打星号（?/FONT>）的表示要做特别处理。 对于打星号（?/FONT>）的逻辑电平的互连情况，具体见后面说明。 一般对于高逻辑电平驱动低逻辑电平的情况如简单处理估计可以通过串接10－1K欧的电阻来实现，具体阻值可以通过试验确定，如为可靠起见，可参考后面推荐的接法。 从上表可看出OC/OD输出加上拉电阻可以驱动所有逻辑电平，5V TTL和3.3V /5V Tol.可以被所有逻辑电平驱动。所以如果您的可编程逻辑器件有富裕的管脚，优先使用其OC/OD输出加上拉电阻实现逻辑电平转换；其次才用以下专门的逻辑器件转换。  TI的AHCT系列器件为5VTTL输入、5V CMOS输出。 TI的LVC/LVT系列器件为TTL/CMOS逻辑电平输入、3.3VTTL（LVTTL）输出，也可以用双轨器件替代。 注意：不是所有的LVC/LVT系列器件都能够运行5VTTL/CMOS输入，一般只有带后缀A的和LVCH/LVTH系列的可以，具体可以参考其器件手册。 5V TTL门作驱动源： ·驱动3.3VTTL/CMOS 通过LVC/LVT系列器件（为TTL/CMOS逻辑电平输入，LVTTL逻辑电平输出）进行转换。 ·驱动5VCMOS 可以使用上拉5V电阻的方式解决，或者使用AHCT系列器件（为5VTTL输入、5V CMOS输出）进行转换。 3.3VTTL/CMOS门作驱动源 ： ·驱动5VCMOS 使用AHCT系列器件（为5VTTL输入、5V CMOS输出）进行转换（3.3VTTL电平（LVTTL）与5VTTL电平可以互连）。 5V CMOS门作驱动源： ·驱动3.3VTTL/CMOS 通过LVC/LVT器件（输入是TTL/CMOS逻辑电平，输出是LVTTL逻辑电平）进行转换。 2.5V CMOS逻辑电平的互连 随着芯片技术的发展，未来使用2.5V电压的芯片和逻辑器件也会越来越多，这里简单谈一下2.5V逻辑电平与其他电平的互连，主要是谈一下2.5V逻辑电平与3.3V逻辑电平的互连。（注意：对于某些芯片，由于采用了优化设计，它的2.5V管脚的逻辑电平可以和3.3V的逻辑电平互连，此时就不需要再进行逻辑电平的转换了。） 1：3.3VTTL/CMOS逻辑电平驱动2.5V CMOS逻辑电平 2.5V 的逻辑器件有LV、LVC、AVC、ALVT、ALVC等系列，其中前面四种系列器件工作在2.5V时可以容忍3.3V的电平信号输入，而ALVC不行，所以可以使用LV、LVC、AVC、ALVT系列器件来进行3.3VTTL/CMOS逻辑电平到2.5V CMOS逻辑电平的转换。 2：2.5VCMOS逻辑电平驱动3.3V TTL/CMOS逻辑电平 2.5V CMOS逻辑电平的VOH为2.0V，而3.3VTTL/CMOS的逻辑电平的VIH也为2.0V，所以直接互连的话可能会出问题（除非3.3V的芯片本身的VIH参数明确降低了）。此时可以使用双轨器件SN74LVCC3245A来进行2.5V逻辑电平到3.3V逻辑电平的转换，另外，使用OC/OD们加上拉电阻应该也是可以的。
