一、界面简介

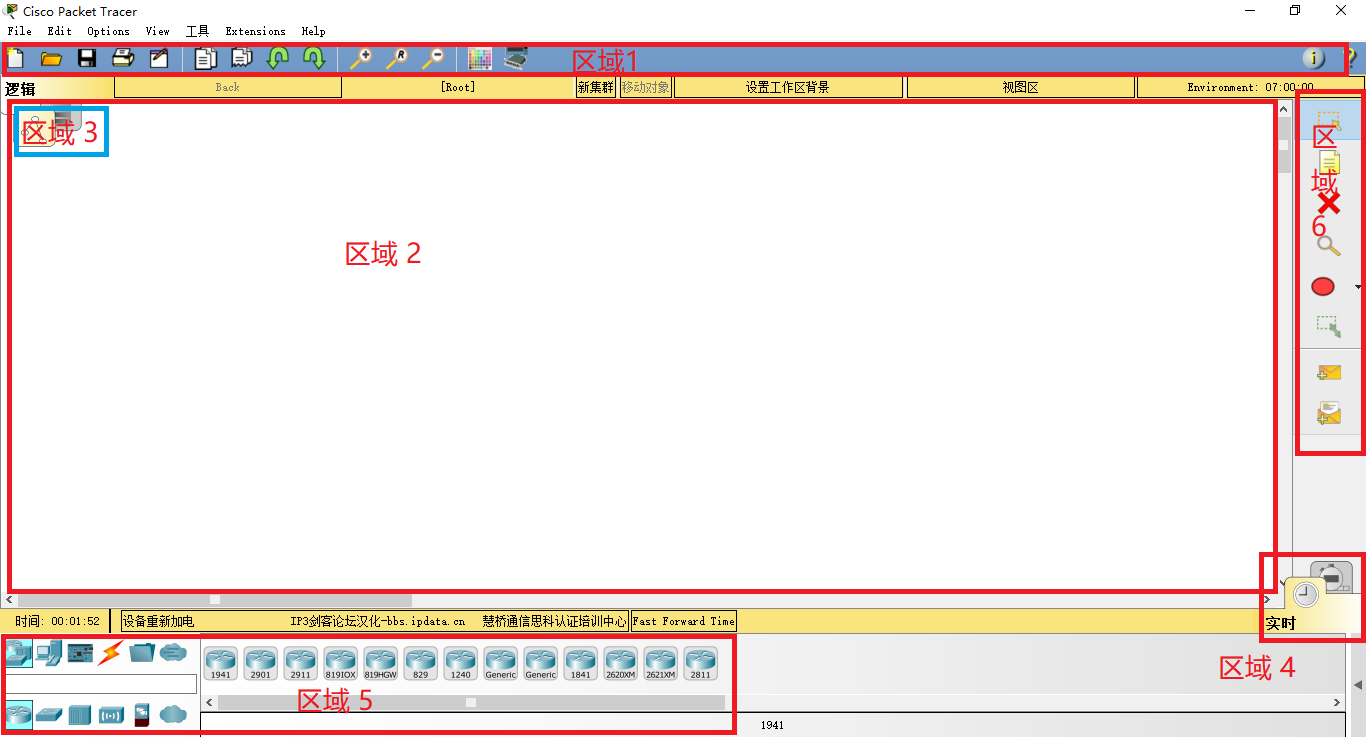

1.菜单栏（区域 1）：从左到右为新建，打开，保存，打印，活动向导，复制，粘贴，撤销，重做，放大，还原，缩小，调 {MOD}板，自定义设备对话框 2.工作区（区域 2）：可以在工作区创建网络拓扑结构，以及查看模拟网络中的数据 3.逻辑和物理工作区转换栏（区域3）：逻辑工作区为主要工作区，用户在此工作区完成网络设备的逻辑连接和配置。物理工作区为模拟真实情况有城市、建筑物、工作间等直观图，用户对此进行相关配置 4.实时/模拟模式转换栏（区域 4）：实时模式为默认模式，模拟模式有模拟数据包的传输过程，更好查看整个网络拓扑图 5.设备区（区域 5）：给用户提供不同类型不同型号的网络设备，包括路由器、交换机、集线器等等 6.常用工具栏(区域 6)：自上而下提供包括选择、备注、删除、查看、绘制多边形、调整大小、添加简单或复杂数据包等常用工具。 二、设备简介

三、线缆简介

待选择的区域内，从左向右依次为：自动选择连接类型，配置线，直通线，交叉线，光纤，电话线，同轴电缆，DCE串口线，DTE串口线，八爪线，自定义线缆，USB线
关于几种线具体是什么作用，我们将在以后使用的时候再做介绍。
