准备

了解BeagleBone

BeagleBone可能一直都不被人所了解，但是它的师傅raspberrypi树莓派想必不少人都了解过。为什么说树莓派是狗板beaglebone的师傅呢？树莓派可以说是第一个使用Debian系统的卡片电脑，而狗板也同样可以搭载Debian系统。如果你是一个树莓派geek，那么你会发现它用起来跟树莓派毫无差别，甚至更为方便。

BeagleBone社区

树莓派最成功的地方就是积累了强大的社区，有着许许多多的开源项目，而我认为狗板最强大的地方是，它可以移植树莓派的所有项目，因为两者之间的系统对IO以及外设都以设备树的形式驱动，在开发语言上毫无差别。所以，狗板的社区虽然不多，但是可以从树莓派社区那里可以得到源源不断的支持

所需软硬件

必需：电脑*1， 狗板*1， mini usb 数据线*1
可选：usb转ttl模块（usb转串口模块）*1
软件：putty, vncviewer

USB连接

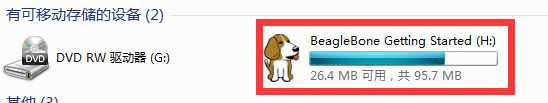

将狗板用USB线与电脑连起来，连接后会增加一个新的可移动盘，连接过程会自动安装驱动，如果驱动安装失败，请手动指定驱动所在位置为那个新增的可移动盘，如下图

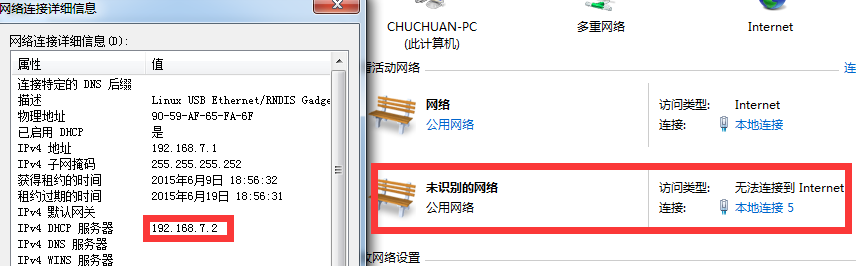

连接成功后，会在网络中心找到一个新的本地连接

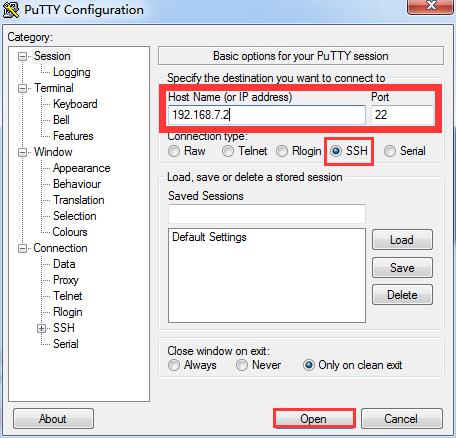

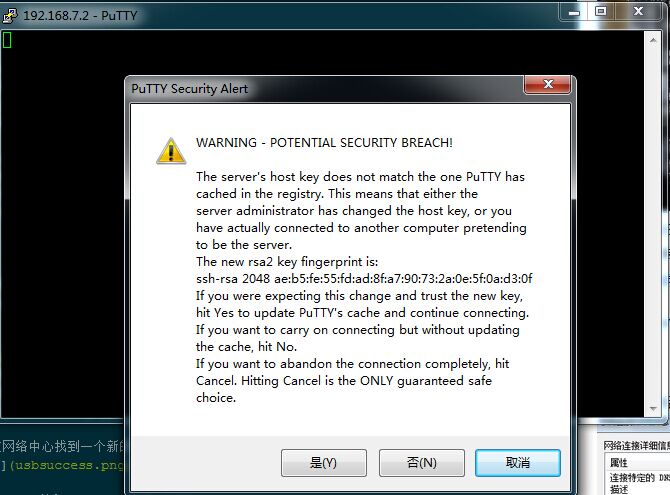

打开putty，选择SSH，输入192.168.7.2，open，在命令行以root用户登录

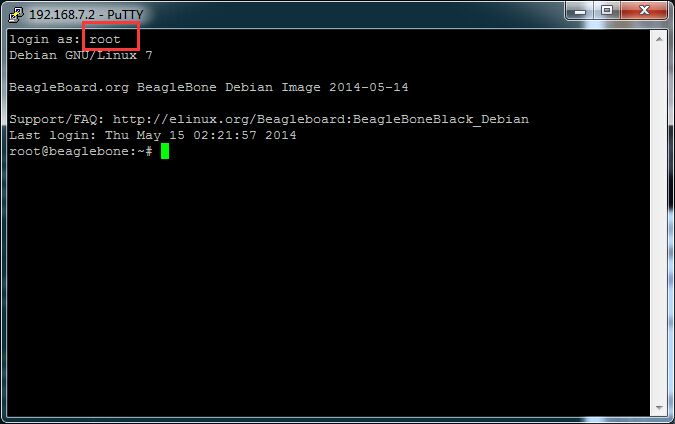

* ps: 由于我的狗板已经从SD卡的Debian系统启动，登录之后的信息与原生系统有点不同，但操作是一样的 连接成功之后，在putty命令行可以输入Linux命令来使用

TTL连接

如果你的狗板通过USB无法连接到电脑（驱动安装失败，没有出现新的本地连接，甚至没有出现新的可移动盘），不要担心你的狗板是坏了，因为狗板原生系统一旦挂载过SD卡的系统就会默认设置从SD卡启动，找不到SD卡系统自然启动失败。USB转TTL模块是用于把电脑USB转成串口来连接串口设备，某宝上5块钱就有一个。

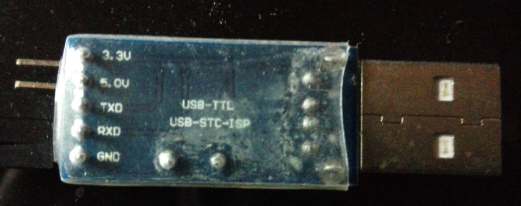

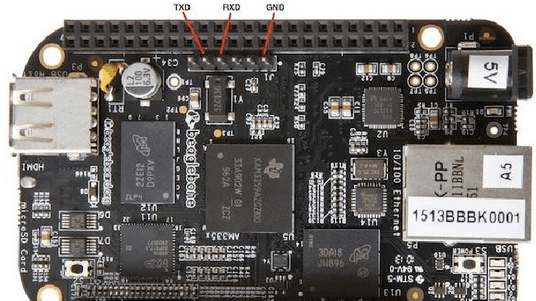

TXD是发送端口，RXD是接收端口，GND是地线接口，剩余两个是电压输出，这里不需要

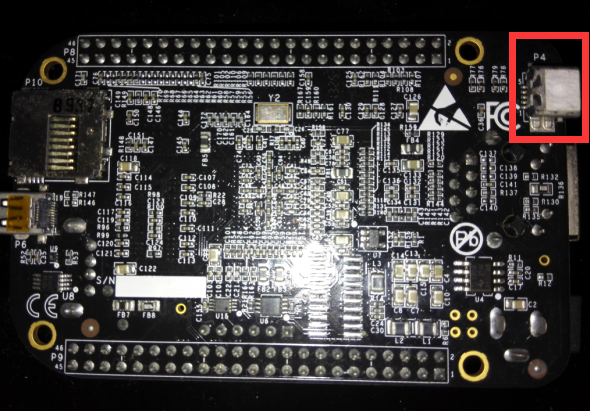

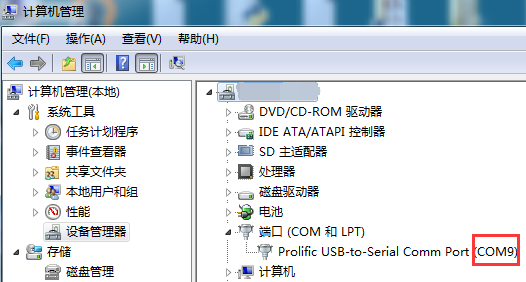

连线如下 USB转TTL狗板RXD TXD TXD RXD GND GND 用USB线给狗板供电，把USB转TTL模块与狗板连接后插进电脑。初次连接电脑会提示安装USB转TTL模块的驱动，如果提示安装失败，请自行百度此驱动下载。驱动安装成功后，在设备管理器（win7下 ‘计算机‘ 右键 - ’管理‘ - ’设备管理器’）可以查看到对应的端口(*请记住该端口*)

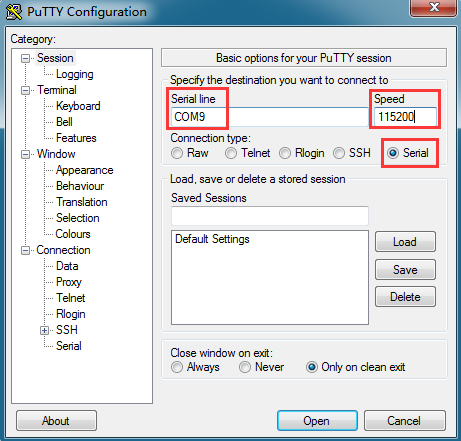

打开putty，选择Serial串口，填入串口地址（我这里是COM9），波特率填写115200,，连接


结语

电脑连接狗板的两大方式如上述，狗板比树莓派方便的地方是，一根USB线就可以连接到狗板，树莓派只能用USB转TTL模块；狗板自带系统，树莓派系统必须装在SD卡上。下一节，将讲述如何烧录SD卡系统
