动图

很多时候我们绘图不仅仅是绘制最终的统计结果图，而是想看看在不同参数不同时刻下的连续图形，这个在仿真模拟的时候相当有用。比如机器学习中，参数的变化导致的变化，比如我最近做的库存水平变化模拟等。如果我们绘制静态图像，只能看到某一时刻的直观图形，如果加入时间线，那么就能直观感受变量的变化过程。 其实原理也挺简单的，就是创建一幅图，定义图形中曲线，散点，标注等各个对象，然后在不同时刻，更新这些对象的数据，matplotlib会自动根据新的数据刷新图形。 动图的核心函数是matplotlib.animation.FuncAnimation，基本用法是： anim = animation.funcanimation(fig, animate, init_func=init, frames=100, interval=20, blit=true) # fig: 是我们创建的画布 # animat: 是重点，是我们每个时刻要更新图形对象的函数，返回值和init_func相同 # init_func: 初始化函数，其返回值就是每次都要更新的对象， # 告诉FuncAnimation在不同时刻要更新哪些图形对象 # frames: 相当于时刻t，要模拟多少帧图画，不同时刻的t相当于animat的参数 # interval: 刷新频率，毫秒 # blit: blit是一个非常重要的关键字，它告诉动画只重绘修改的部分，结合上面保存的时间， # blit=true会使动画显示得会非常非常快 下面通过几个例子来说明使用方法。

例子1

第一个例子参考：
http://codingpy.com/article/drawing-gifs-with-matplotlib/?utm_source=tuicool&utm_medium=referral
该文绘制不同参数状态下的图形，很有意思，这里简化一些代码，顺便增加更多注释。 import numpy as np import matplotlib.pyplot as plt from matplotlib.animation import FuncAnimation # 动图的核心函数 import seaborn as sns # 美化图形的一个绘图包 sns.set_style("whitegrid") # 设置图形主图 # 创建画布 fig, ax = plt.subplots() fig.set_tight_layout(True) # 画出一个维持不变（不会被重画）的散点图和一开始的那条直线。 x = np.arange(0, 20, 0.1) ax.scatter(x, x + np.random.normal(0, 3.0, len(x))) line, = ax.plot(x, x - 5, 'r-', linewidth=2) def update(i): label = 'timestep {0}'.format(i) print(label) # 更新直线和x轴（用一个新的x轴的标签）。 # 用元组（Tuple）的形式返回在这一帧要被重新绘图的物体 line.set_ydata(x - 5 + i) # 这里是重点，更新y轴的数据 ax.set_xlabel(label) # 这里是重点，更新x轴的标签 return line, ax # FuncAnimation 会在每一帧都调用“update” 函数。 # 在这里设置一个10帧的动画，每帧之间间隔200毫秒 anim = FuncAnimation(fig, update, frames=np.arange(0, 10), interval=200)

例子2

为了代码更加通用，我们绘制上下两个子图，每个子图绘制正弦波和散点图的组合。
重点是散点图的绘制，线图和例子1一样，都是更新x，y轴数据即可。

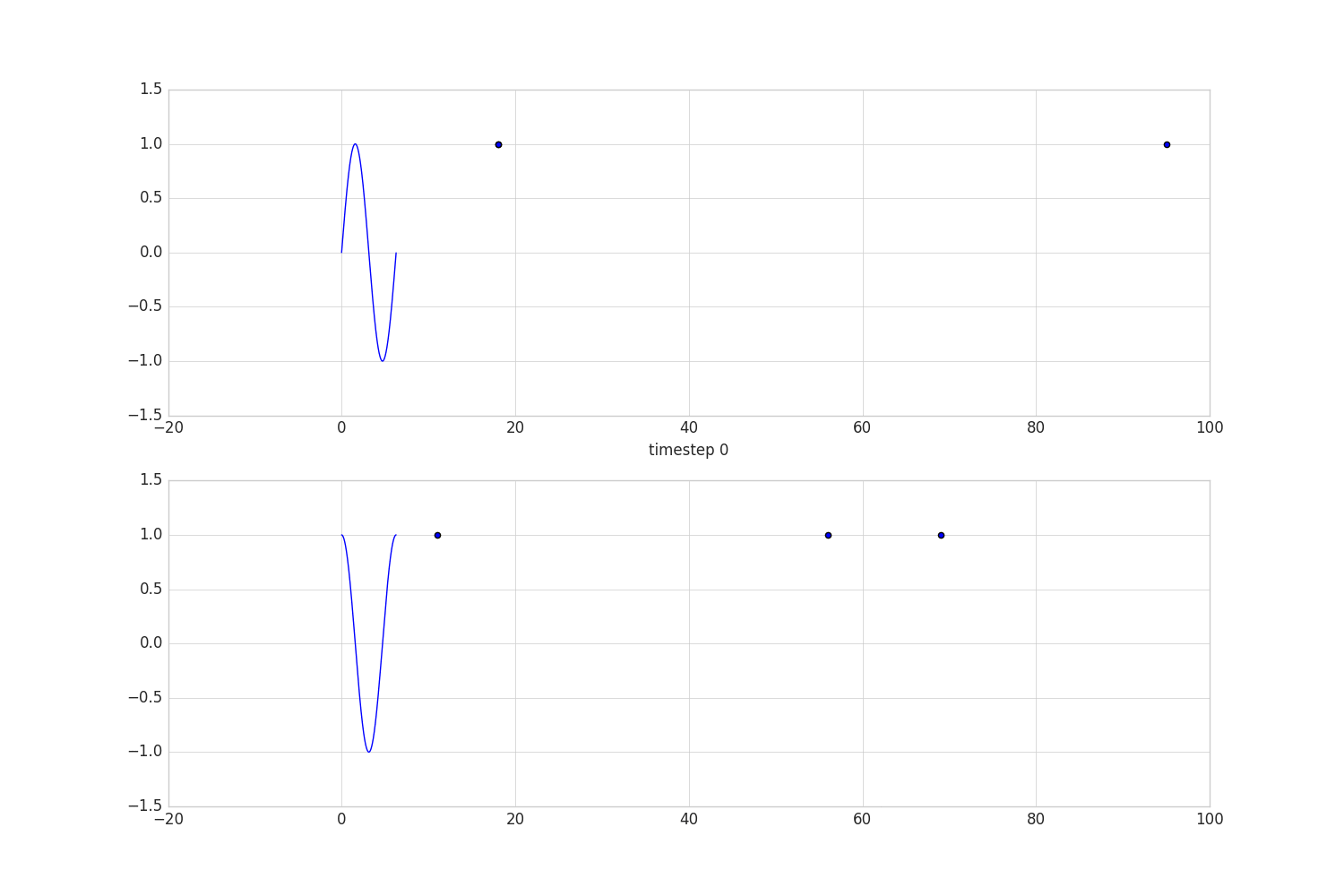

散点图用 set_offsets(data)函数，而且data的数据格式是[[x1,y1],[x2,y2]...]，而不像直线，其数据格式是x轴的放在一起，y轴的放在一起。 from matplotlib import pyplot as plt from matplotlib import animation import numpy as np import seaborn as sns sns.set_style("whitegrid") def randn_point(): # 产生随机散点图的x和y数据 x=np.random.randint(1,100,3) y=np.random.randint(1,2,3) return x,y # 创建画布，包含2个子图 fig = plt.figure(figsize=(15, 10)) ax1 = fig.add_subplot(2, 1, 1) ax2 = fig.add_subplot(2, 1, 2) # 先绘制初始图形，每个子图包含1个正弦波和三个点的散点图 x = np.arange(0, 2*np.pi, 0.01) line1, = ax1.plot(x, np.sin(x)) # 正弦波 x1,y1=randn_point() sca1 = ax1.scatter(x1,y1) # 散点图 line2, = ax2.plot(x, np.cos(x)) # 余弦波 x2,y2=randn_point() sca2 = ax2.scatter(x2,y2) # 散点图 def init(): # 构造开始帧函数init # 改变y轴数据，x轴不需要改 line1.set_ydata(np.sin(x)) line1.set_ydata(np.cos(x)) # 改变散点图数据 x1, y1 = randn_point() x2, y2 = randn_point() data1 = [[x,y] for x,y in zip(x1,y1)] data2 = [[x, y] for x, y in zip(x2, y2)] sca1.set_offsets(data1) # 散点图 sca2.set_offsets(data2) # 散点图 label = 'timestep {0}'.format(0) ax1.set_xlabel(label) return line1,line2,sca1,sca2,ax1 # 注意返回值，我们要更新的就是这些数据 def animate(i): # 接着，构造自定义动画函数animate，用来更新每一帧上各个x对应的y坐标值，参数表示第i帧 # plt.cla() 这个函数很有用，先记着它 line1.set_ydata(np.sin(x + i/10.0)) line2.set_ydata(np.cos(x + i / 10.0)) x1, y1 = randn_point() x2, y2 = randn_point() data1 = [[x,y] for x,y in zip(x1,y1)] data2 = [[x, y] for x, y in zip(x2, y2)] sca1.set_offsets(data1) # 散点图 sca2.set_offsets(data2) # 散点图 label = 'timestep {0}'.format(i) ax1.set_xlabel(label) return line1,line2,sca1,sca2,ax1 # 接下来，我们调用FuncAnimation函数生成动画。参数说明： # fig 进行动画绘制的figure # func 自定义动画函数，即传入刚定义的函数animate # frames 动画长度，一次循环包含的帧数 # init_func 自定义开始帧，即传入刚定义的函数init # interval 更新频率，以ms计 # blit 选择更新所有点，还是仅更新产生变化的点。应选择True，但mac用户请选择False，否则无法显示动画 ani = animation.FuncAnimation(fig=fig, func=animate, frames=100, init_func=init, interval=20, blit=False) plt.show()

保存图形

保存图形要用到一个叫ImageMagick的工具，按照网上的参考文章，都是使用ImageMagick 6.9版本，第一次下载最新版，怎么都没找到convert模块，好坑啊。
步骤：
1。下载安装ImageMagick 6.9，安装过程中选择默认选项即可。
2。找到
"python_homeLibsite-packagesmatplotlibmpl-datamatplotlibrc"，
修改convert路径
#animation.convert_path: 'convert'
–>
#animation.convert_path: 'C:Program Files (x86)ImageMagick-6.9.2-Q16convert.exe' 在绘图后增加一个save操作： ani = animation.FuncAnimation(fig=fig, func=animate, frames=100, init_func=init, interval=20, blit=False) plt.show() ani.save(r'D:demoanimation.gif', writer='imagemagick', fps=2)

参考

使用Matplotlib制作动图
http://blog.csdn.net/theonegis/article/details/51037850
如何用 Matplotlib 画 GIF 动图
https://www.tuicool.com/articles/Z7BzY3V
使用Matplotlib和Imagemagick实现算法可视化与GIF导出
http://www.hankcs.com/ml/using-matplotlib-and-imagemagick-to-realize-the-algorithm-visualization-and-gif-export.html
利用Matplotlib和ImageMagick制作gif动画
http://blog.csdn.net/stereohomology/article/details/35845399
matplotlib里的动画
http://blog.csdn.net/riverflowrand/article/details/51189573
官方动画教程
http://matplotlib.org/api/animation_api.html
