（一下这些电路有自己设计更改的，也有直接从网上资源整理拷贝的，只为自己记忆方便）

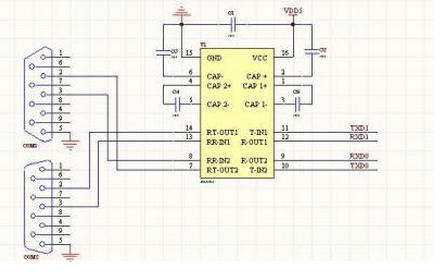

1. 双路232通信电路：3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232。

2. 三极管串口通信：本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。


3. 单路232通信电路：三线方式，与上面的三级管搭的完全等效。


4. USB转232电路：采用的是PL2303HX,价格便宜，稳定性还不错。


5. SP706S复位电路：带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。


6.SD卡模块电路（带锁）：本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

7.LCM12864液晶模块（ST7920）：本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

8.LCD1602字符液晶模块(KS0066)：最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。


9.全双工RS485电路（带保护功能）：带有保护功能，全双工4线通信模式，适合远距离通信用。

10.RS485半双工通信模块：可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V.



11. ARM JTAG仿真接口电路：比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK.


12.5V电源模块：这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。

13.3.3电源模块：可以到达800mA，价格非常便宜，也有相应的1.8/1.2的芯片，可以直接替换。

14.最常用的开关电源：




15.DS1302数字时钟：一款非常普及的时钟电路，好用，成本低。

16.AT24C02（EEPROM）：最常用的EEPROM电路。


17.蜂鸣器驱动：这个电路简单就不多说了。

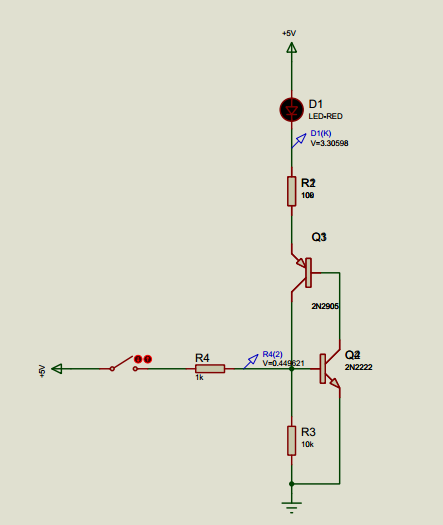

18.LED灯自锁电路    此电路应该注意一下几点              上电导通是由两只三极管的漏电流行成正反馈的结果，R2的作用是将Q2的漏电流连接到地，使Q1基极低于开启电压而不能导通，而只有漏电流。R2的大小可以根据漏电流的大小适当选择，漏电流大其阻值就要小，使Q1不能导通，从而阻止正反馈的作用
