数字电路仿真软件Minecraft—(1)红石元件&基础红石电路

2019-04-14 16:38发布

目录   一、红石元件 二、红石充能 三、基本逻辑电路

一、红石元件

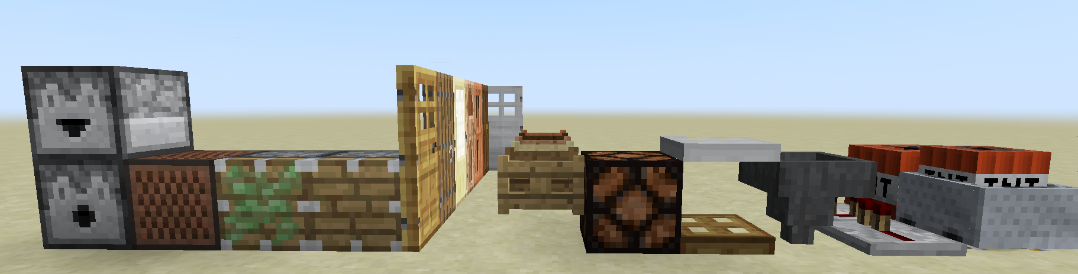

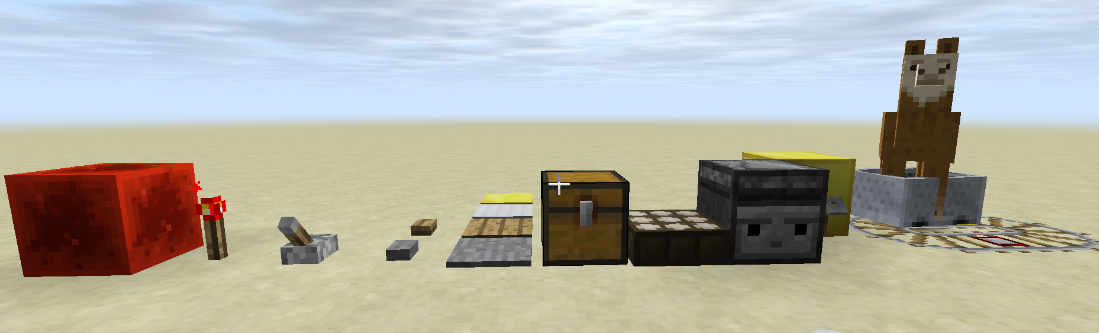

(1)信号发生元件:红石块、红石火把、拉杆、按钮(2)、压力板(4)、陷阱箱、阳光传感器、侦测器、绊线钩、探测铁轨; (2)信号接收元件:投掷器、发射器、音符盒、粘性活塞、普通活塞、门(7)、栅栏门(6)、红石灯、活板门(2)、红石中继器、红石比较器、TNT、TNT矿车;

二、红石充能

 (1)强充能与弱充能概念:强充能指的是该元件仍然能对周围元件输出红石信号;弱充能指的是该元件不能对周围元件输出红石信号;  (2)强充能与弱充能区分:所有信号发生元件自身的充能状态为强充能;所有信号接收元件的充能状态为弱充能;实体方块的充能有两种,一种被(拉杆、按钮、压力板、红石线等)附着信号发生元件充能的状态为强充能,被(红石火把、红石中继器、红石比较器)指向元件产生的充能也为强充能;

三、基本逻辑电路

【1】
从左至右:
  1. 空气(空)
  2. 开关(电源)
  3. 方块(通用)
  4. 红石火把(方块侧)
  5. 红石火把(地上)
  6. 红石火把(方块上)
  7. 红石(地上)
  8. 红石(方块上)
  9. 红石(输出)
(1)0-1门:输入为0,输出为0;输入为1,输出为1; *真值表*电路图 (2)非门:输入为0,输出为1;输入为1,输出为0; *真值表*电路图 (3)或门:其一为1,输出为1 *真值表*电路图 (4)与门:其一为0,输出为0 *真值表*电路图 (5)异或门:相同输入,输出为0;不同输入,输出为1; *真值表*电路图 (6)同或门:不同输入,输出为0;相同输入,输入为1; *真值表 *电路图   【1】逻辑电路图来自:https://minecraft-zh.gamepedia.com/%E6%95%99%E7%A8%8B/%E5%9F%BA%E6%9C%AC%E9%80%BB%E8%BE%91%E9%97%A8
