数字逻辑实验-交通灯控制设计
2019-04-14 16:38发布
生成海报
免责申明:上传资料仅供学习交流使用,禁止一切不正当使用行为,如有事故本人概不负责
题目:交通灯控制电路下载链接:http://download.csdn.net/download/xunciy/9939818
一.任务 设计一交通灯控制电路二.设计要求:(1) 设计一个十字路口的交通灯控制电路,要求东西方向车道和南北方向车道两条交叉道路上的车辆交替运行,每次通行时间都设为45秒。时间可设置修改。(2) 在绿灯转为红灯时,要求黄灯先亮5秒钟,才能变换运行车道;(3) 东西方向、南北方向车道除了有红、黄、绿灯指示外,每一种灯亮的时间都用显示器进行显示(采用倒计时的方法)三发挥部分(1) 黄灯亮时,要求黄灯闪烁,频率为1HZ。信号灯状态
A 状态1:东西方向车道的绿灯亮,车道,人行道通行;南北方向车道的红灯亮,车道,人行道禁止通行。
B 状态2:东西方向车道的黄灯亮,车道,人行道缓行;南北方向车道的红灯亮,车道,人行道禁止通行;
C 状态3:东西方向车道的红灯亮,车道,人行道禁止通行;南北方向车道的绿灯亮,车道,人行道通行;
D 状态4:东西方向车道的红灯亮,车道,人行道禁止通行;南北方向车道的黄灯亮,车道,人行道缓行;
解题过程这个可以用multism仿真电路软件实现(图像化),也可以用Verilog硬件描述语言在FPGA实验平台上实现。一、multism绘制电路图电路图、详细实验报告:1.红绿灯部分
2.秒脉冲
3.秒脉冲波形图注:秒脉冲用JK触发器实现更加,可以做到真正的等分波形

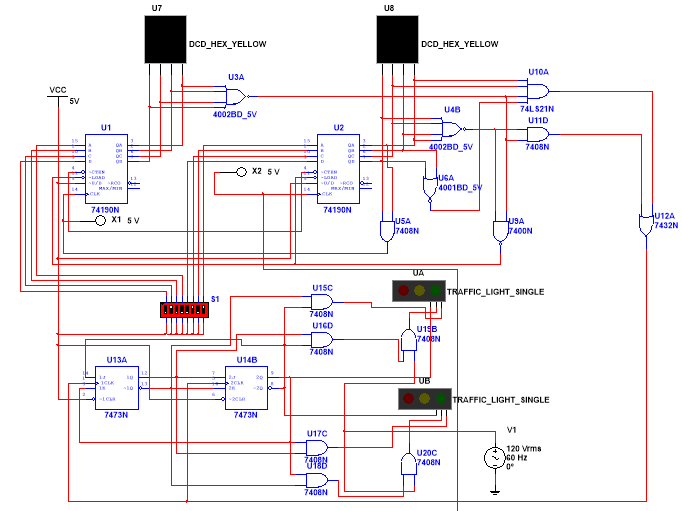

4.组合起来的完整电路
