背景：我本人没有怎么接触过FPGA，但是这次一上来就被要求做FPGA的工作，实在是让我感到无从下手，前前后后忙活了好几天才第一次上电成功，所以把整个经过整理了一下，以便方面后来人。 开发平台：Vivado 2015.2
FPGA ：Xilinx Virtex-7系列芯片 一上来就碰到这种高端FPGA芯片，没有什么资料，至于下面的FPGA的板子也是自制的（上面没有按钮，没有数码管，只有2个led灯），所以感到无从下手。那么针对这种情况怎么办呢？下面将全面介绍一下。 //************************************************************//
1.时钟：时钟是驱动FPGA工作的关键，首先我们来看怎么引入时钟。

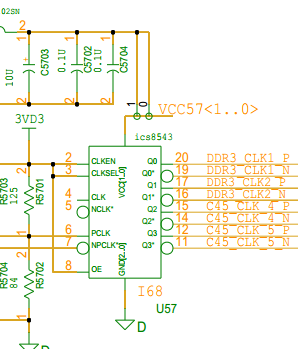

从图中可以看出，使用了ICS8543芯片，查看该芯片的datasheet，可以知道该芯片的输出为4对差分口，IO标准为LVDS，并且通过查看原理图可以知道Q3和Q3*是作为FPGA工作的时钟，此时记下在FPGA中的引脚。
//************************************************************//
2.建立工程：这一步网上有很多教程，我在这里就略过了
//************************************************************//
3.调用Clocking wizard：为了得到稳定的适合XilinxFPGA的时钟，需要使用Xilinx提供的一个IP核
选择IP Catalog

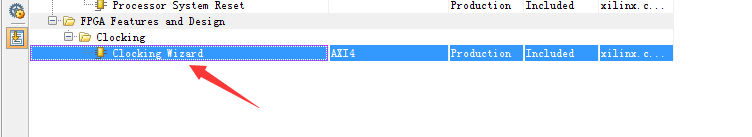

双击Clocking Wizard

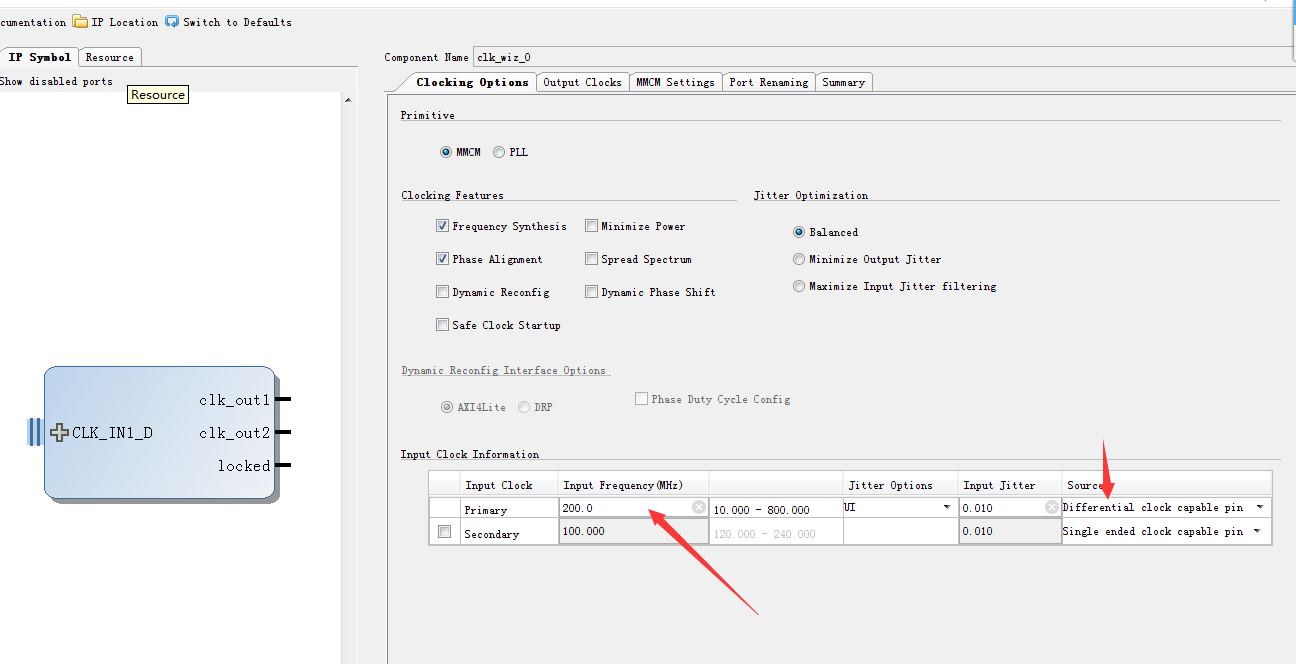

设置外部时钟的输入频率，我这里是200M的时钟，由于时钟使用的是差分传输，所以我在这里选择了Differential clock capable pin

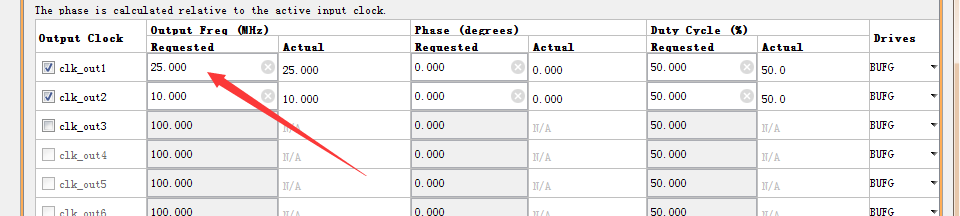

这里是填写输出时钟，根据需要选择即可

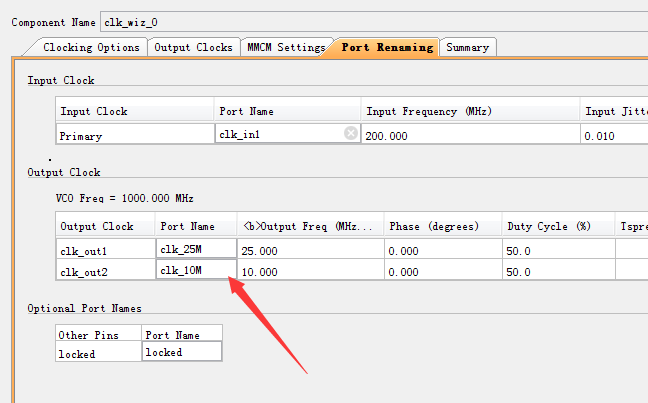

这里是对实例化的IP core的输出端口的重命名，方便自己记忆
//************************************************************//
4.使用IP Core：使用Vivado提供的例化模版在v文件中实例化

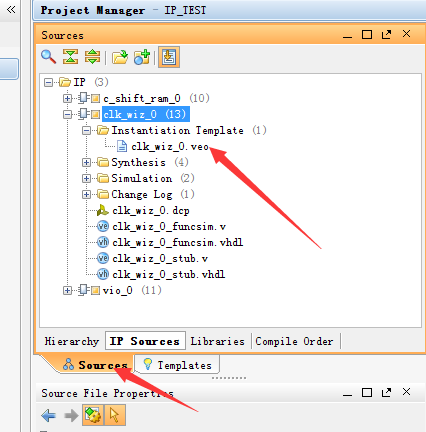

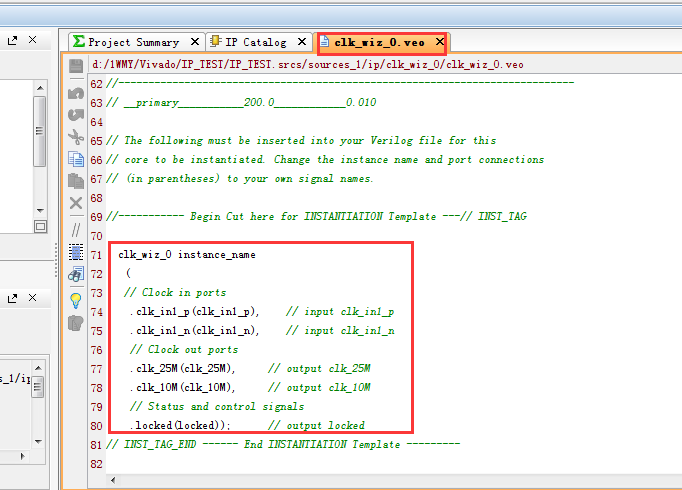

复制红框中的内容，粘贴到自己的工程文件中
//************************************************************//
5.编写代码：
在代码很简单，就是利用输出的25M时钟，做了一个分频，点亮一盏LED灯，由于我使用的平台没有外部按键，所以又调用一个VIO的IP core来做复位控制，关于VIO这个IP Core我会在以后的文章中提到。 module top( input clk_in1_p, input clk_in1_n, output reg flag, output led ); wire clk_25M,clk_10M; wire locked,rst_n; reg [31:0] cnt_r; clk_wiz_0 instance_name ( // Clock in ports .clk_in1_p(clk_in1_p), // input clk_in1_p .clk_in1_n(clk_in1_n), // input clk_in1_n // Clock out ports .clk_25M(clk_25M), // output clk_25M .clk_10M(clk_10M), // output clk_10M // Status and control signals .locked(locked)); // output locked always @ (posedge clk_10M, negedge rst_n) begin if(rst_n == 0)begin cnt_r <= 0; end else begin if (cnt_r == 32'b1111_1111_1111_1111_1111_1111_1111_1111) begin cnt_r <= 0; end else cnt_r <= cnt_r +1; end end always @ (posedge clk_10M)begin if(cnt_r < 32'b1000_0000_0000_0000_0000_0000_0000_0000) flag <= 1; else flag <= 0; end vio_0 your_instance_name ( .clk(clk_10M), // input wire clk .probe_in0(cnt_r), // input wire [31 : 0] probe_in0 .probe_out0(rst_n), // output wire [0 : 0] probe_out0 .probe_out1(led) ); endmodule //************************************************************//
6.配置管脚：代码编写好之后，为了让FPGA能够工作，需要将module的输出输入管脚配置到实际的地方才能正常工作

打开Schematic

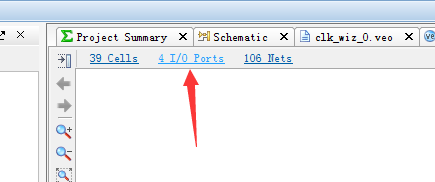

点击IO Ports

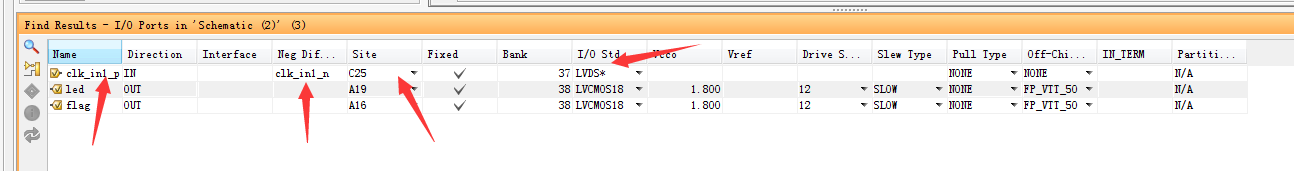

这里就是配置管脚的地方，可以看到我将clk_in1_p配置为了C25（由于是差分管脚的关系，Vivado能够自动识别，自动的把clk_in1_n配置为了C26），根据之前ICS8543的datasheet，IO std应该设置为LVDS。flag是我用来控制led灯的管脚，分配到了a16（不同板子位置不一样，这个需要查看原理图才能知道），至于还有一个名为“led”的引脚，这个大家可以暂时忽略，这个引脚是直接被VIO控制的，在以后会讲到。 7.生成bit文件：这就是最后一步了，虽然过程看起来简单，但是要成功的来到这一步也是很困难的，如果一切顺利的话，这里就能够生成bit文件了（因为没有配置vio核，所以如果直接用我的代码的话，是会报错的，需要删除vio，并且对相应的输入输出进行修改） 这里吐槽一下Vivado，我用的电脑是I7-4790+16G内存+SSD，从头跑一次也要快10分钟的时间，简直太慢了。
