关于AM5728的电源

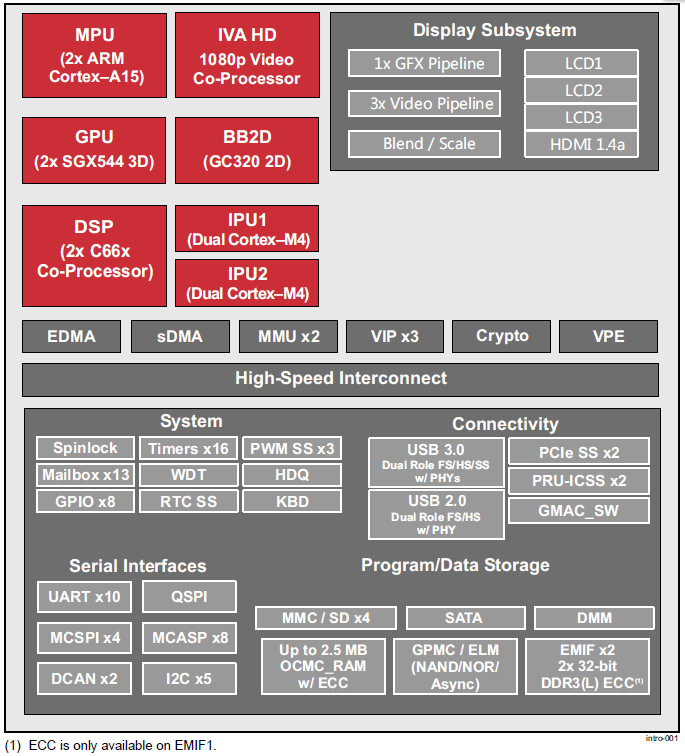

1.  AM5728框图

2.  电源信号、管脚、分类、实例

2.1 电源信号和管脚

总共有44个电源   名称 描述 管脚 VDD 核电压域电源 A1/ A2/ A6/ A14/ A23/A28/ B1/ D13/ D19/E13/ E19/ F1/ F7/ G7/G8/ G9/ H12/ J12/J15/ J28/ K1/ K4/ K5/K15/ K24/ K25/ L13/L14/ M19/ N14/ N15/N19/ N24/ N25/ P28/R1/ R12/ R13/ R15/R21/ T10/ T11/ T12/T14/ T15/ T17/ T18/T21/ U15/ U17/ U20/U21/ V15/ V17/ W1/W15/ W24/ W25/W28/ AA8/ AA9/AA10/ AA14/ AA15/AA20/ AB14/ AB20/AD1/ AD24/ AG1/AH1/ AH2/ AH8/AH20/ AH28 VDD_DSPEVE DSP电压域电源 J13/ K10/ K11/ K12/K13/ L10/ L11/ L12/M10/ M11/ M12/ M13 VDD_IVA IVA电压域电源 U18/ U19/ V18/ V19 VDD_GPU GPU电压域电源 U11/ U12/ V10/ V11/V14/ W10/ W11/ W13 VDD_MPU MPU电压域电源 K17/ K18/ L15/ L16/L17/ L18/ L19/ M15/M16/ M17/ M18/ N17/N18/ P17/ P18/ R18 VDD_RTC RTC电压域 AB15 VDDA_USB11.8V DPLL_USBHS USB1 1.8V模拟电源 AA13 VDDA_USB21.8V HS USB2 1.8V模拟电源 AB12 VDDA33v_USB13.3V HS USB1 3.3V模拟电源,如果USB1不使用,如果满足下面条件,这个脚可连接至VSS -          USB1_DM/USB1_DP脚悬空 -          USB1 PHY保持掉电状态 AA12 VDDA33v_USB23.3V HS USB2 3.3V模拟电源,如果USB2不使用,如果满足下面条件,这个脚可连接至VSS -          USB2_DM/USB1_DP脚悬空 -          USB2 PHY保持掉电状态 Y12 VDDA_ABE_PER1.8V DPLL_ABRDPLL_PER以及PER HSDIVIDER模拟电源 M14 VDDA_DDR1.8V DPLL_DDRDDR_HSDIVIDER模拟电源 P16 VDDA_DEBUG1.8V DPLL_DEBUG模拟电源 N11 VDDA_DSP_EVE1.8V DSP模拟电源 N12 VDDA_GMAC_CORE1.8V DPLL_CORECORE HSDIVIDER模拟电源 P15 VDDA_GPU1.8V DPLL_GPU模拟电源 R14 VDDA_HDMI1.8V PLL_HDMIHDMI模拟电源 Y17 VDDA_IVA1.8V DPLL_IVA模拟电源 R17 VDDA_PCIE1.8V DPLL_PCIe_REFPCIe模拟电源 W14 VDDA_PCIE01.8V PCIe通道0模拟电源 AA17 VDDA_PCIE11.8V PCIe通道1模拟电源 AA16 VDDA_SATA1.8V DPLL_SATASATA RX/TX模拟电源 V13 VDDA_USB31.8V DPLL_USB_OTG_SSUSB3.0 RX/TX模拟电源 W12 VDDA_VIDEO1.8V DPLL_VIDEO1DPLL_VIDEO2模拟电源 P14 VDDS_MLBP3.3V MLBP IO电源 AA7/Y7 VDDA_MPU1.8V DPLL_MPU模拟地 N16 VDDA_OSC1.8V HFOSC模拟电源 AE16/AD16 VDDA_RTC RTC偏置和RTC LFOSC模拟电源 AB13 VDDS18V3.3V 1.8V电源 W17/ W18/ V21/ V22/T8/ R8/ P8/ N8/ M8/M9/ H17/ G18 VDDS18V_DDR13.3V DDR1偏置电源 AA18/ AA19/ Y21/W21 VDDS18V_DDR23.3V DDR2偏置电源 P20/ P21/ N21/ J21/J22 VDDS_DDR21.35/1.5V DDR2电源(DDR2模式时为1.8VDDR3模式为 1.5VDDR3L模式为1.35V T24/ T25/ M20/ M21/ L20/ L21/ J27/ H20/ H21/ H22/ G22/ G23/E24 VDDS_DDR11.35/1.5V DDR1电源(DDR2模式时为1.8VDDR3模式为 1.5VDDR3L模式为1.35V AH27/ AG20/ AG28/AD26/ AC22/ AB21/AB22/ AB24/ AB25/AA21/ AA22/ W16/W27 VDDSHV53.3V 双电压电源(1.8V3.3V),RTC电源 V12 VDDSHV13.3V 双电压电源(1.8V3.3V),VIN2电源 H8/ H9/ G4/ G5/ E3/ E5 VDDSHV103.3V 双电压电源(1.8V3.3V),GPMC电源 T4/ T5/ R7/ R10/ P10/ N4/ N5 VDDSHV113.3V 双电压电源(1.8V3.3V),MMC2电源 K8/ J8 VDDSHV23.3V 双电压电源(1.8V3.3V),VOUT电源 H10/ H11/ E10/ D10/ B6 VDDSHV33.3V 双电压电源(1.8V3.3V),GENERAL电源 H15/ H16/ H18/ H19/ G15/ E16/ E22/ D16/ D22/ B23 VDDSHV43.3V 双电压电源(1.8V3.3V),MMC4电源 C24 VDDSHV63.3V 双电压电源(1.8V3.3V),VIN1电源 AF5/ AE7/ AD5/ AD7 VDDSHV73.3V 双电压电源(1.8V3.3V),WIFI电源 AB6/ AB7 VDDSHV83.3V 双电压电源(1.8V3.3V),MMC1电源 Y8/ W8 VDDSHV93.3V 双电压电源(1.8V3.3V),RGMII电源 W4/ W5/ U10 cap_vddram_dspeve2 DSP2 SRAMLDO2输出外部连接的电容,1uf J9 cap_vddram_dspeve1 DSP1 SRAMLDO2输出外部连接的电容,1uf J10 cap_vbbldo_mpu MPU VBB LDO输出外部连接的电容,1uf J16 cap_vddram_core2 Core SRAMLDO2输出外部连接的电容,1uf J19 cap_vbbldo_dspeve DSP VBB LDO输出外部连接的电容,1uf K9 cap_vddram_mpu1 MPU SRAMLDO1输出外部连接的电容,1uf K16 cap_vddram_mpu2 MPU SRAMLDO2输出外部连接的电容,1uf K19 cap_vddram_core1 Core SRAMLDO1输出外部连接的电容,1uf L9 Cap_vddram_core4 Core SRAMLDO4输出外部连接的电容,1uf P19 cap_vbbldo_iva IVA VBB LDO输出外部连接的电容,1uf R20 cap_vddram_iva IVA SRAMLDO输出外部连接的电容,1uf T20 cap_Vddram_gpu GPU SRAMLDO输出外部连接的电容,1uf Y13 cap_vbbldo_gpu GPU VBBLDO输出外部连接的电容,1uf Y14 cap_vddram_core3 Core SRAMLDO3输出外部连接的电容,1uf Y15 cap_vddram_core5 Core SRAMLDO5输出外部连接的电容,1uf Y16 VSSA_SATA SATA模拟地 AE10 VSSA_HDMI DPLL_HDMIHDMI PHY模拟地 AE19/AD19 VSSA_PCIE PCIe模拟地 AE13/AD13 VSSA_USB3 DPLL_USBUSB3.0 RX/TX模拟地 AD10 VSSA_VIDEO DPLL_VIDEO1DPLL_VIDEO2模拟地 U14 VSSA_USB1.8V HS USB1 HS USB2模拟地 AB11/AA11 VSSA_OSC0 OSC0模拟地 AF15 VSSA_OSC1 OSC1模拟地 AC14       VSS A1/ A2/ A6/ A14/ A23/A28/ B1/ D13/ D19/E13/ E19/ F1/ F7/ G7/G8/ G9/ H12/ J12/J15/ J28/ K1/ K4/ K5/K15/ K24/ K25/ L13/L14/ M19/ N14/ N15/N19/ N24/ N25/ P28/R1/ R12/ R13/ R15/R21/ T10/ T11/ T12/T14/ T15/ T17/ T18/T21/ U15/ U17/ U20/U21/ V15/ V17/ W1/W15/ W24/ W25/W28/ AA8/ AA9/AA10/ AA14/ AA15/AA20/ AB14/ AB20/AD1/ AD24/ AG1/ AH1/ AH2/ AH8/AH20/ AH28


2.2 电源信号的归类:

Vdd:6个,vdds:17个,vdda21,总共44 电源组 信号 描述 VDD_CORE748mA Vdd 核电压域电源 VDD_MPU3308A Vdd_mpu MPU电压域电源 VDD_DSP343mA Vdd_dspeve DSP电压域电源 VDD_IVA55mA Vdd_iva IVA电压域电源 VDD_GPU796mA Vdd_gpu GPU电压域电源 VDDS_DDR (1.35/1.5V)367mA Vdds_ddr1 EMIF1电源 Vdds_ddr2 EMIF2电源 Analog PHY (1.8V) 103mA Vdda_usb1 DPLL_USBHS USB1模拟电源 Vdda_usb2 HS USB2模拟电源 Vdda_usb3 DPLL_USB_OTG_SSUSB3.0 RT/TX模拟电源 Vdda_sata DPLL_SATASATA RT/TX模拟电源 Vdda_pcie DPLL_PCIe_REFPCIe模拟电源 Vdda_pcie0 PCIe ch0 RX/TX模拟电源 Vdda_pcie1 PCIe ch1 RX/TX模拟电源 Analog DPLL (1.8V) 38mA Vdda_osc HSOSC模拟电源 Vdda_iva DPLL_IVA模拟电源 Vdda_gpu DPLL_GPU模拟电源 Vdda_debug DPLL_DEBUG模拟电源 Vdda_dsp_eve DPLL_DSP模拟电源 Vdda_video DPLL_VIDEO1DPLL_VIDEO2模拟电源 Vdda_hdmi PLL_HDMIHDMI模拟电源 Vdda_gmac_core DPLL_CORECORE HSDIVIDER模拟电源 Vdda_ddr DPLL_DDRDDR_HSDIVIDER模拟电源 Vdda_mpu DPLL_MPU模拟电源 Vdda_abe_per DPLL_ABEDPLL_PERPER HSDIVIDER模拟电源 Analog USB PHY (3.3V) 4mA Vdda33v_usb1 HS USB1 3.3V模拟电源 Vdda33v_usb2 HS USB2 3.3V模拟电源 1.8V IO153mA Vdds_mlbp MLBP电源 Vdds18v_ddr1 EMIF1偏置电源 Vdds18v_ddr2 EMIF2偏置电源 Vdds18v 1.8V电源 3.3V IO57mA Vddshv[1-11] 双电压电源 VDD_DDR (1.34V/529mA)     Vdd_rtc : 来自PMIC PMIC LDO9_OUT,能提供:1.0V50mA Vdda_rtc(1.8V) : 来自PMIC LDOVRTC_OUT,能提供:1.8V20mA

2.3    实例

设计时建议使用Ti的电源管理芯片(PMICTPS659037 AM5728提供电源,主要基于下面的原因: l  已经经过了Ti的验证。 l  包括瞬态响应和输出精度等板级裕度都在系统级经过了分析和优化。 l  支持电源顺序的要求 l  支持AVS 在某些系统中,可能不使用某些电压域,但为了确保器件可靠,仍然要求这些电源脚连接到某些工作的核电源输出上。 这些没使用的电源虽然可以链接到任何工作的核电源上,例如,如果不使用IVAGPU,它们可以连接到CORE域,这样COREIVAGPU组合成一个电源。 组合的电源还要遵循一些规定: l  按照工作域进行AVS控制 l  去耦电容应该按照工作域部署。 TPS659037电源 有效的组合1 有效的组合2 SMPS1/2 Vdd_mpu Vdd_mpu SMPS3 DDR memory(1.25/1.5V) DDR_memory(1.35/1.5v) SMPS4/5 Vdd_dspeve, vdd_gpu, vdd_iva Vdd_dspeve SMPS6 Vdd Vdd_gpu SMPS7 Boot后软件配置 Vdd SMPS8 Vdd18v Vdd_iva SMPS9 Boot 3.3v后软件配置 Vdd_shvx LDO1 Vddshv8 Vddshv8 LDO2 Vddshv5 Vdds18v LDO3 Vdda_usbx, vdda_sata Vdda_usbx, vdda_sata LDO4 Vdda_hdmi, vdd_pciex Vdda_hdmi, vdda_pciex LDO9 Vdd_rtc Vdd_rtc LDOLN 1.8v PLLs 1.8v PLLs LDOUSBB Vdda_usb3v3 Vdda_usb3v3
