转自：
http://bbs.ednchina.com/FORUM_POST_33_44079_0.HTM
![]()
![]()

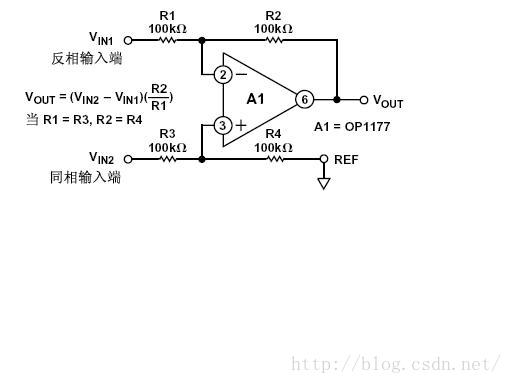

上面的电路中,反相输入阻抗为100K,而同相输入阻抗为200K,是怎么计算出来的啊? 1 Vin2同相输入阻抗可以这样理解： 不管Vin2如何变，可以看到，R3, R4两个电阻上的压降按照电阻阻值比例降低，而且电压降方向从Vin2到地是相同方向(经过R3，R4一路降低到0)，所以对于独立电压源Vin2来说，相当于存在一个从R3, R4串联到地的回路，所以，Vin2 端看到的阻抗相当于R3, R4的串联阻抗，即R3+R4=200kohm
2 对于Vin1端看到的阻抗，利用线性网络理论，考察一个电压源时可以将其他独立电压源对地短路，因此将Vin2对地短路，利用理想运放的"虚短"概念，运放的+-输入端电压总是0，对于Vin1电压源来说，相当于它通过R1接到“地”，当然从Vin1端看到的阻抗就是R1了，100kohm
