Quartus计数器仿真实验

2019-04-14 19:08发布生成海报

站内文章 / 模拟电子

14613 0

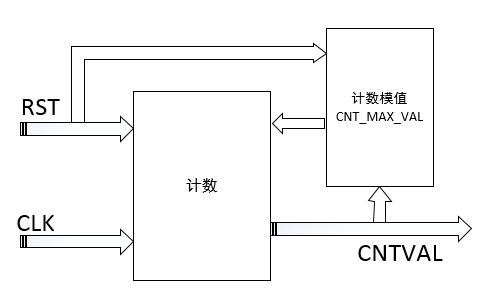

1、RTL设计图

2、Quartus扫描生成的电路RTL图

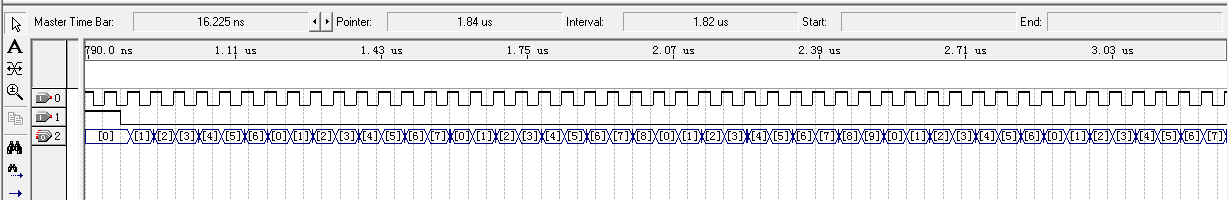

3、计数器的波形仿真截图
这里写图片描述

4、计数器代码

module count(
  RST   , // 异步复位， 高有效
  CLK   , // 时钟，上升沿有效
  CNTVAL); // 输出的计数值信号

input RST  , CLK  ;
output [3:0] CNTVAL;
reg [3:0] CNTVAL, CNT_MAX_VAL = 6;

always @(posedge CLK or posedge RST)
  begin
    if(RST)
      begin
        CNTVAL = 0;
        CNT_MAX_VAL = 6;
      end
    else
      begin
        if(CNTVAL < CNT_MAX_VAL)
           begin                     // 未计数到最大值， 下一值加1
             CNTVAL = CNTVAL + 4'b1;
           end
        else
           begin
              if(CNT_MAX_VAL < 9)   //模未到9，加1
                 begin
                   CNT_MAX_VAL = CNT_MAX_VAL + 1;
                   CNTVAL = 0;
                 end
              else
                 begin
                   CNT_MAX_VAL = 6;
                   CNTVAL = 0;
                 end
            end
       end
  end

endmodule
