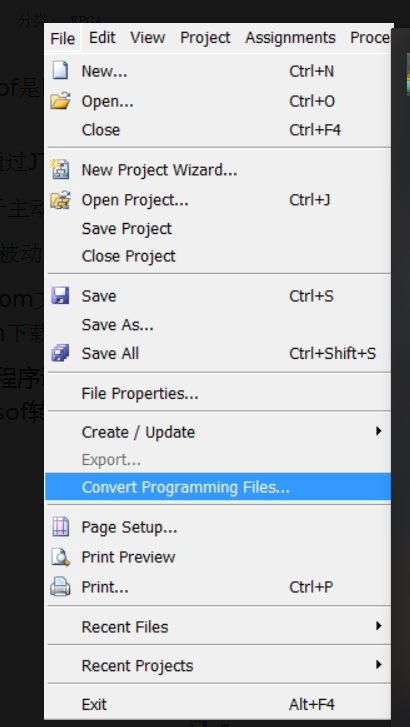

，QuartusII下载文件有这三种：sof、pof、jic，这三个文件的区别是什么呢？见下：sof和pof是bin文件，调试时下载到FPGA的RAM里面，掉电丢失，再次上电需要重新烧过；sof是通过JTAG下载到RAM里的，pof是通过AS接口下载的。pof属于主动方式：上电主动将程序读入FPGA芯片 jic属于被动方式：上电由FPGA主动读取jic是Prom文件，是会写在EPCSxx （详见备注）里面的，FPGA上电后，会先去这里把bin下载到自己ram里面。(由flash芯片加载程序到FPGA芯片)一般在程序调试结束后需要将 .sof文件转换成 .jic文件烧写到flash芯片中下图是sof转jic文件的具体步骤：
