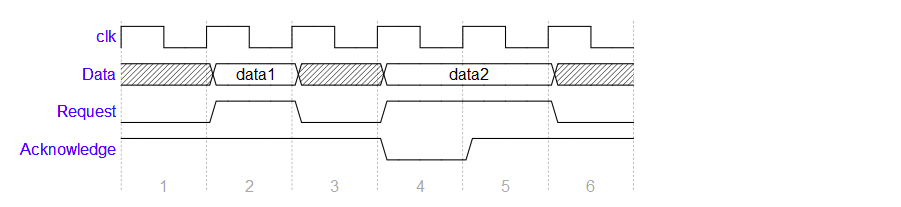

Linux下能绘制硬件时序图的软件不多，找了半天才找到，适合用来绘制I2C、I2S、SPI等接口协议时序图，如下时序图是通过软件WaveDromEditor绘制所得：
github上有一个开源项目可绘制这种时序图：https://github.com/drom/wavedrom
Linux下直接下载安装包：https://download.csdn.net/download/fengfeng0328/10704305
Linux下安装和运行方法：
$
github上有一个开源项目可绘制这种时序图：https://github.com/drom/wavedrom
Linux下直接下载安装包：https://download.csdn.net/download/fengfeng0328/10704305
Linux下安装和运行方法：
$ tar -xvzf wavedrom-editor-v1.6.2-linux-x64.tar.g
$ cd wavedrom-editor-v1.6.3-linux-x64
$ ./wavedrom-editor
WaveDromEditor使用教程：https://wavedrom.com/tutorial.html
