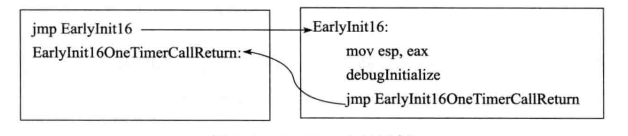

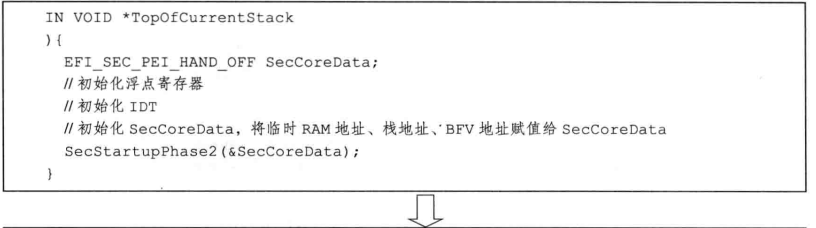

一、固件运行 本部分主要参考 戴正华 著《UEFI原理与编程》 CPU在加电后会进入16位实模式状态运行，同时CPU的逻辑电路设计为加电瞬间将CS的值设置为 0xF000、IP的值置为0xFFF0，这样CS：IP就指向0xFFFF0这个地址位置。然后开始执行固件 固件的执行分为七个阶段： 1.SEC(Security Phase)阶段是平台初始化的第一个阶段，计算机系统加电后进入这个阶段。         （1）SEC阶段功能            UEFI系统开机或重启进入SEC阶段，从功能上说，它执行以下4种任务             1）接受并处理系统启动和重启信号：系统加电信号、系统重启信号、系统运行过程中的严重 异常信号              2）初始化临时存储区域：系统运行在SEC阶段时，仅CPU和CPU内部资源被初始化，各种外 部设备和内存都没有被初始化，因而系统需要一些临时RAM区域，用于代码和数据的存储，我们将之称 为临时RAM，以示与内存的区别。这些临时RAM只能位于CPU内部。最常用的临时RAM是Cache，当 Cache被配置为no--eviction模式时，可以作为内存使用，读命中时返回Cache中的数据，读缺失时不会向 主存发出缺失事件；写命中时讲数据写入Cache，写缺失时不会向主存发出缺失事件，这种技术称为CAR （Cache As Ram）               3）作为可信系统的根：作为取得对系统控制权的第一部分，SEC阶段时整个可信系统的 根。SEC 能被系统信任，以后的各个阶段才有被信任的基础。通常，SEC在将控制权转移给PEI之前，课可以验证PEI               4）传递系统参数给下一阶段（即PEI）：SEC阶段的一切工作都是为PEI阶段做准备，最终SEC要把 控制权转交给PEI，同时要将现阶段的成果汇报给PEI。汇报的手段就是讲如下信息作为参数传递给PEI的入口函数。                  $系统当前状态，PEI可以根据这些状态判断系统的健康状况。                  $可启动固件（Boot Fireware Volume）的地址和大小。                  $临时RAM区域的地址和大小                  $栈的地址和大小               （2）SEC阶段执行流程                  上面介绍了SEC的功能，下面再来看看SEC的执行流程，如图所示：                                                         以临时RAM初始化为界，SEC的执行又分为两大部分：临时 RAM生效之前称为Reset Vector 阶段，临时RAM生效后调用SEC入口函数从而进入SEC功能区                     其中Reset Vector的执行流程如下：                       1）进入固件入口                       2）从实模式转换到32位平坦模式（包含模式）                       3）定位固件中的BFV（Boot Firmware Volume）                       4）定位BFV中的SEC映像                       5）若是64位系统，从32位模式转换到64位模式                       6）调用SEC入口函数                       下面代码描述了从固件入口Reset Vector到SEC入口函数的执行过程                       （EDK2   UEFICpuPkg/ResetVector/Vtf0/Ia16/ResetVectorVtf0.asm)                       resetVector:                       jmp           short     EarlyBspInitReal16                         (EDK2   UEFICpuPkg/ResetVector/Vtf0/Ia16/Init16.asm )                        EarlyBspInitReal16:                        mov        di, 'BP'                       jmp          short Main16                        (EDK2  UefiCpuPkg/ResetVector/Vtf0/Main.asm)                        Main16:                        OneTimeCall    EarlyInit16                        OneTimeCall    TransitionFromReal16To32BitFlat  ;  //从实模式转换到32位平坦模式                        OneTimeCall    Flat32SearchForBfvBase；               //定位固件中的BFV                        OneTimeCall    Flat32SearchForSecEntryPoint；      //定位BFV中的SEC镜像                        //esi寄存器存放了SEC的入口地址，ebp寄存器存放了BFV起始地址                       %ifdef    ARCH_IA32                       mov eax ,esp                       jmp esi; 跳转到SEC入口                       %else                      OneTimeCall  Transition32To64Flat；         //从32位模式转换到64位模式                       ................                       jmp rsi;                                                         //跳到SEC入口                       %endif                       在Reset Vector部分，因为系统还没有RAM，因而不能使用基于栈的程序设计 所有的函数调用都使用jmp指令模拟。OneTimeCall是宏，用于模拟call指令。例如宏调用 OneTimeCall  EarlyInit16，如图：                        进入SEC功能区后，首先利用CAR技术初始化栈，初始化IDT，初始化 EFI_SEC_PEI_HAND_OFF 将控制权转交给PEI，并讲EFI_SEC_PEI_HAND_OFF传递给PEI。                         不同的硬件平台，SEC代码会有不同的实现方式，但大致执行过程相似。下面以OVMF为例，介绍SEC 功能区的执行过程。                                                                                                      2.PEI阶段             PEI（Pre-EFI Initialization）阶段资源仍然十分有限内存到了PEI后期才被初始化，其主要功能 是为DXE准备执行环境，将需要传递到DXE的信息组成HOB（Handoff Block)列表，最终将控制权转交 到DXE手中。PEI执行流程如图：                                从功能上讲，PEI可分为以下两部分。                               $PEI内核（PEI Foundation）：负责PEI基础服务和流程                               $PEIM(PEI Moudule)派遣器：主要功能是找出系统中所有 PEIM，并根据PEIM之间的依赖 关系按顺序执行PEIM。PEI阶段对系统的初始化主要由PEIM完成的。                               每个PEIM是一个独立的模块，模块的入口函数类型定义如下：                                     typedef EFI_STATUS(EFIAPI *EFI_PEIM_ENTRY_POINT32(                                            IN EFI_PEI_FILE_HANDLE FileHandle,IN CONST EFI_PEI_SERVICE **PeiServices                                             )                            通过PEIServices，PEIM可以使用PEI阶段提供的系统服务，通过这些系统服务，PEIM可以访问 PEI内核。PEIM之间的通信通过PPI（PEIM-to-PEIM Interfaces）完成。                            PPI与DXE阶段的Protocol类似，每个PPI是一个结构体，包含了函数指针和变量， 例如：                             struct    _EFI_PEI_DECOMPRESS_PPI{                                    EFI_PEI_DECOMPRESS_DECOMPRESS Decompress;                            }                            extern EFI_GUID   gEfiPeiDecompressPpiGuid;                          每个PPI都有一个GUID。根据GUID，通过PeiServices的LocatePpi服务可以得到GUID对应的PPI实例                          UEFI的一个重要特点是其模块化的设计。模块载入内存后生成Image。Image的的入口函数为 _ModuleEntryPoint。PEI也是一个模块，PEI Image的入口函数_ModuleEntryPoint,位于MdePkg/Library/PeimEntryPoint /PeimEntryPoint.c。_ModuleEntryPoint最终调用PEI模块的入口函数PeiCore，位于MdePkg/Library/PeimEntryPoint/PerMain.c 进入PeiCore后，首先根据从SEC阶段传入的信息设置Pei Core Services，然后调用PeiDispatcher执行系统中的PEIM，当 内存初始化后，系统会发生栈切换并重新进入PeiCore。重新进入PeiCore后使用的内存为我们所熟悉的内存。所有PEIM都执行 完毕后，调用PeiServices的LocatePpi服务得到DXE IPL PPI，并调用DXE IPL PPI的Entry服务，这个Entry服务实际上是 DxeLoadCore，它找出DXE Image的入口函数，执行DXE image的入口函数并讲HOB列表传递给DXE。  3.DXE阶段         DXE（Driver Execution Environment）阶段执行大部分系统初始化工作，进入此阶段时，内存已经可以被完全使用，因而此阶段 可以进行大量的的复杂工作。从程序设计的角度讲，DXE阶段与PEI阶段相似，执行流程如下：                  与PEI类似，从功能上讲，DXE可分为以下两部分。                  $DXE内核：负责DXE基础服务和执行流程                  $ DXE派遣器：负责调度执行DXE驱动，初始化系统设备                 DXE提供的基础服务包括系统表、启动服务、Run Time Services。                每个DXE驱动是一个独立的模块，模块入口函数类型定义为：                typedef EFI_STATUS(EFIAPI *EFI_IMAGE_ENTRY_PINT)(                     IN  EFI_HANDLE   ImageHandle,                    IN   EFI_SYSTEM_TABLE  *SystemTable                );               DXE驱动之间通过Protocol通信。Protocol是一种特殊的结构体，  每个Protocol对应一个 GUID，利用系统BootServices的OpenProtocol，并根据GUID来打开对应的Protocol，进而使用这个 Protocol 提供的服务。               当所有的Driver都执行完毕后，系统完成初始化，DXE通过EFI_BDS_ARCH_PROTOCOL找到 BDS并调用BDS的入口函数，从而进入BDS阶段。从本质上讲，BDS是一种特殊的DXE阶段的应用程序。              4.BDS阶段              BDS（Boot Services Selection）的主要功能是执行启动策略，其主要功能包括：             $初始化控制台设备。             $ 加载必要的设备驱动。             $根据系统设置加载和执行启动项             如果加载启动项失败，系统讲重新执行DXE dispatcher以加载更多的驱动，然后重新尝试加载启动项。             BDS策略通过全局NVRAM变量配置。这些变量可以通过运行时服务GetVariable()读取，通过SetVariable() 设置。例如，变量BootOrder定义了启动顺序，变量Boot####定义了各个启动项（####为4个十六进制大写符号）             用户选中某个启动项（或系统进入默认的启动）后，OS Loader启动，系统进入TSL阶段。  5、TSL阶段             TSL（Transient System Load）是操作系统加载器（OS Loader）执行的第一阶段，在这一阶段OS Loader 作为一个UEFI应用程序运行，系统资源仍然由UEFI内核控制。当启动服务ExitBootServices()服务被调用后系统进入 RunTime阶段。             TSL阶段之所以称为临时系统，在于它存在的目的就是为操作系统加载器准备执行环境。虽然是临时系统，但 其功能已经很强大，已经具备了操作系统的雏形，UEFI Shell是这个临时系统的人机交互界面。正常情况下 ，系统不会 进入UEFI Shell，而是直接执行操作系统加载器，只有在用户干预下或操作系统加载器遇到严重错误时才会进入UEFI Shell。 6、RT阶段            系统进入RT（Run Time）阶段后，系统的控制权从UEFI内核转交到OS Loader手中，UEFI占用的各种资源被回收到 OS Loader，仅有UEFI运行时服务保留给OS Loader和OS使用。随着OS Loader的执行，OS最终取得对系统的控制权。  7、AL阶段            在RT阶段，如果系统（硬件或软件）遇到灾难性错误，系统固件需要提供错误处理和灾难恢复机制，这种机制运行在 AL（After Life）阶段。UEFI和UEFI PI标准都没有定义此阶段的行为和规范。
