双绞线（twisted pair，TP）是一种综合布线工程中最常用的传输介质，双绞线由两根具有绝缘保护层的铜导线组成，把两根绝缘的铜导线按一定密度互相绞在一起，采用这种方式，不仅可以抵御一部分来自外界的电磁波干扰,也可以降低多对绞线之间的相互干扰。干扰信号作用在这两根相互绞缠在一起的导线上是一致的（这个干扰信号叫做共模信号），在接收信号的差分电路中可以将共模信号消除，从而提取出有用信号（差模信号）。

双绞线的作用是使外部干扰在两根导线上产生的噪声（在专业领域里，把无用的信号叫做噪声）相同，以便后续的差分电路提取出有用信号，差分电路是一个减法电路，两个输入端同相的信号（共模信号）相互抵消（m-n），反相的信号相当于x-（-y），得到增强。理论上，在双绞线及差分电路中m=n，x=y，相当于干扰信号被完全消除，有用信号加倍，但在实际运行中有一定差异。
在一个电缆套管里的，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1mm～140mm内，按逆时针方向扭绞，相临线对的扭绞长度在12.7mm以内。双绞线一个扭绞周期的长度，叫做节距，节距越小（扭线越密），抗干扰能力越强。


对网络比较了解的朋友，都知道双绞线有一个“无法逾越”的“100米”传输距离。无论是10M传输速率的三类双绞线，还是100M传输速率的五类双绞线，甚至1000M传输速率的六类双绞线，最远有效传输距离为100米。在综合布线规范中，也明确要求水平布线不能超过90米，链路总长度不能超过100米。也就是说，100米对于有线以太网而言是一个极限，这个极限是从网卡到集线设备的链路长度。那么100米最大距离是怎么得来的？是什么造成了双绞线的100米传输距离上限?这就要深究一下双绞线的深层物理原理了.网络的传输，其实就是网络信号在双绞线上的传输，作为一种电子信号，在双绞线中传输时，必然要受到电阻和电容的影响，这就导致了网络信号的衰减和畸变。信号的衰减或者畸变达到一定的程度，就会影响到信号的有效、稳定传输。因此，双绞线有传输距离限制那么具体是怎么计算出100米的上限呢？

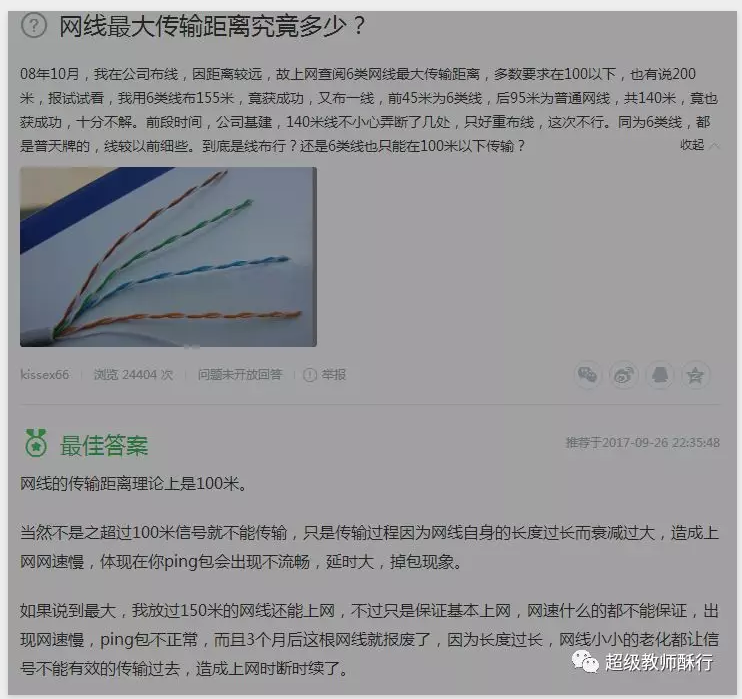

5类UTP、超五类UTP主要是为计算机网络服务的，按快速以太网的100Base-TX规定，其通信速率为100mbps，100mbps以太网传送1位数据所花的时间（又名”位时间”）可计算如下：1位时间=1/100mbps=10ns以太网是采用CSMA/CD（Carrier Sense Multiple Access with Collision Detection）即带冲突检测的载波监听多路访问技术(载波监听多点接入/碰撞检测)共享通信信道的，当引入交换后，仍离不开这一技术。一个链路两端均连有设备，这两个设备可能会在同一时刻发送数据，造成冲突，此时冲突域为2。冲突将会丢失数据包。为避免由于冲突所造成的丢包，以太网采用了冲突检测和后退重发技术。为了做到后退、重发，必须保证一端在传送完一个数据包前可检测到冲突。以太网最小的帧长64字节，即512位。按100mbps速率计算，传送512位需时512位*10ns=5120ns。数据信息在网络中传输，当通过不同部件时均会产生延迟，五类UTP的延时为5.56ns/m。在设计以太网时，要求遵守一个中继规则，这个规则又称为黄金规则或5-4-3-2-1规则，此规则不但适用于10mbps的以太网，也适用于快速以太网。这个规则要求环行冲突延迟不得超过512位时，对于100mbps的传输率，即为5120ns。环行中，网络元件有电缆、中继单元、MAU和DTE等，把它们的延时加起来，再乘2，即得出环行延时，同时也可计算出环行冲突直径。按此理论，可计算出为保证一个最小帧发送完毕之前信号所能传输的最远距离。这就是为何要将链路跨距限定为100米的理由。当超过100米时，由于不能及时检测出冲突，因冲突而受到破坏的信息包传送完毕，而且被接收方接收，此信息包因通不过验证而被迫丢弃，此时后退重发的机制未被激活，故而会造成包的丢失。***请注意在实际应用中存在：当传输速率低于100 mbps时，在实际应用中，可适当放宽100米的限长。必须声明，这样做实际虽然有效果，但并不符合标准。在认证测试时，必须加以说明，否则将有可能产生一系列问题，比如产品质量、设备兼容性等。***例如下案例：
