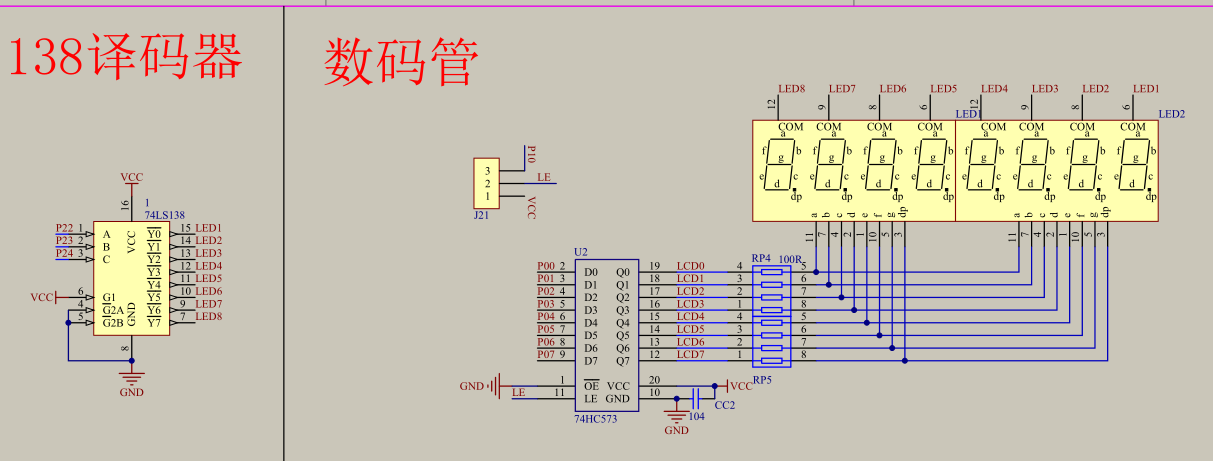

电路图
注：实际中,我单片机的74HC573电路接法与P0端接反了138译码器资料：https://pan.baidu.com/s/1COTcutsnMxMSc8tq0M2yVw 密码：1jww

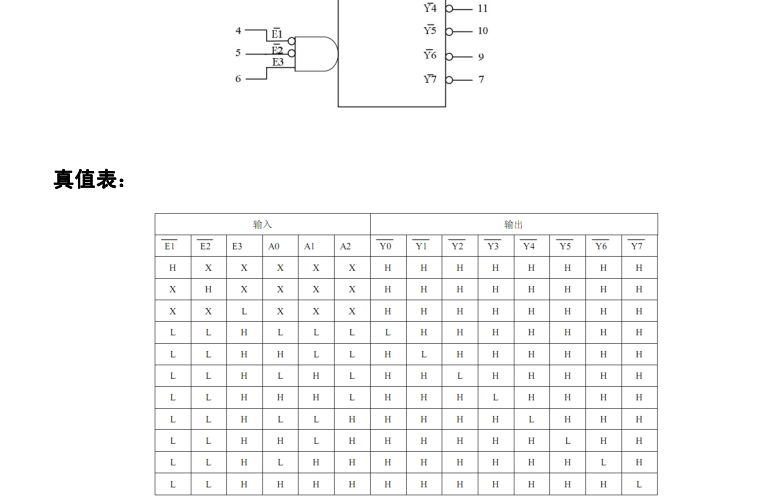

138译码器的真值表：

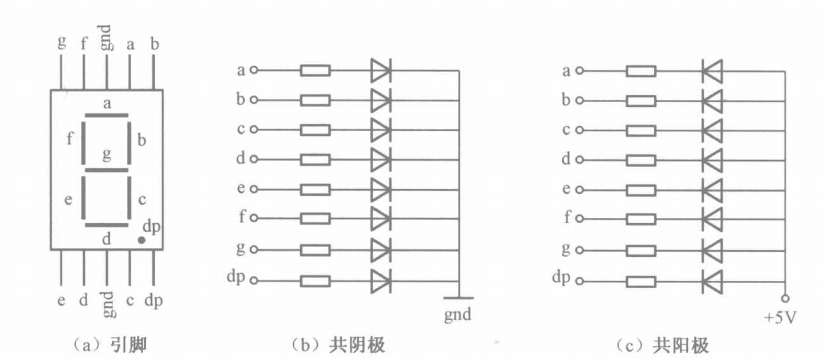

74HC573资料：https://pan.baidu.com/s/1b5OJXniyd6gODyf_eA_sXA 密码：m7zx如果学过数电，上面可以简单看下。如果没有，建议学过数电后再接触单片机，也可以直接看下面。过程  一、  首先，得知道如何正确点亮一个数码管（静态显示）。    数码管内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的亮暗组合成字符。常见数码管有10跟管脚。其中有两个公共端，根据内部发光二极管的接线形式可分为共阴极和共阳极两种。使用时，共阴极数码管公共端接地，共阳极数码管公共端接电源。参照下图：        通过给每个管脚高低电平即可控制数码管的亮灭。还是举个例子吧，以共阴极数码管为例，让数码管显示数字0，只要abcdef六个管脚输入一个高电平即可让数码管显示数字0，此时用十六进制即为0011 1111(dp、g、f、e、d、c、b、a)0x3f。将上面的0x3f送入74HC573锁存器，锁存器再送到数码管，即点亮数码管。（来自：https://blog.csdn.net/fanyuqa/article/details/47395333）。本次使用的是共阴极。   二、 上面知道如何点亮一个数码管。下面接着介绍，点亮8个数码管中的哪一个。    这就要用到138译码器。其中，G1=vcc,G2A=G2B=0,买来的电路已经默认接好。上面的电路中，ABC分别P22,P23,P24;如果，P22=0,P23=0,P24=1(0代表低电平，1代表高电平)，即001，对应真值表为4。即第4序号的数码管被选中。    会了选中点亮某个数码管，就可以开始写程序了。#include "reg52.h" typedef unsigned int uint; typedef unsigned char uchar; sbit LSA=P2^2; sbit LSB=P2^3; sbit LSC=P2^4; uchar code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值 void main() { LSA=0; LSB=0; LSC=0; P0=smgduan[0]; }程序比较简单，有两个地方要注意。1、不能直接令P2^2=0;2、code+数组后，数组不能改变。https://zhidao.baidu.com/question/121263820.html
这里有个静态数码管的视频，讲的挺好：https://pan.baidu.com/s/1I7Gz55NCO_yqopAWOr07QA 密码：3p7r
    3、动态数码管，在静态数码管的基础上，只是每次让不同的数码管被点亮。当间隔时间很短时，人眼睛分辨不出来，就会感觉同时在亮。#include typedef unsigned int uint; typedef unsigned char uchar; sbit LSA=P2^2; sbit LSB=P2^3; sbit LSC=P2^4; uchar out[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; void delay(uint num) { while(num--); } void display() { u8 i; for(i=0;i<8;i++) { switch(i) //位选，选择点亮的数码管， { case(0): LSA=0;LSB=0;LSC=0; break;//显示第0位 case(1): LSA=1;LSB=0;LSC=0; break;//显示第1位 case(2): LSA=0;LSB=1;LSC=0; break;//显示第2位 case(3): LSA=1;LSB=1;LSC=0; break;//显示第3位 case(4): LSA=0;LSB=0;LSC=1; break;//显示第4位 case(5): LSA=1;LSB=0;LSC=1; break;//显示第5位 case(6): LSA=0;LSB=1;LSC=1; break;//显示第6位 case(7): LSA=1;LSB=1;LSC=1; break;//显示第7位 } P0=out[i];//发送段码 delay(100); //间隔一段时间扫描 P0=0x00;//消隐 } } void main() { while(1) { display(); } }动态数码管视频教程：https://pan.baidu.com/s/1fLopEJvdCpouLziTaSWxmg 密码：7szd
