阅读目录
在我们的现实生活中，许多复杂系统都可以建模成一种复杂网络进行分析，比如常见的电力网络、航空网络、交通网络、计算机网络以及社交网络等等。复杂网络不仅是一种数据的表现形式，它同样也是一种科学研究的手段。复杂网络方面的研究目前受到了广泛的关注和研究，尤其是随着各种在线社交平台的蓬勃发展，各领域对于在线社交网络的研究也越来越火。研究生期间，本人的研究方向也是一直与复杂网络打交道，现在马上就要毕业了，写一篇博文简单介绍一下复杂网络特点以及一些有关复杂网络研究内容的介绍，希望感兴趣的博友可以一起讨论，一起学习。
下图分别是一个航空网络（上图）和Facebook网络全球友谊图（下图）。
回到顶部
在考虑网络特征的时候，通常使用两个特征来衡量网络：
特征路径长度（characteristic path length）：在网络中，任选两个节点，连通这两个节点的最少边数，定义为这两个节点的路径长度，网络中所有节点对的路径长度的平均值，定义为网络的特征路径长度。这是网络的全局特征。
聚合系数(clustering coefficient)：假设某个节点有k k条边，则这k k条边连接的节点（k k个）之间最多可能存在的边的条数为k(k−1)/2 k(k−1)/2，用实际存在的边数除以最多可能存在的边数得到的分数值，定义为这个节点的聚合系数。所有节点的聚合系数的均值定义为网络的聚合系数。聚合系数是网络的局部特征，反映了相邻两个人之间朋友圈子的重合度，即该节点的朋友之间也是朋友的程度。
对于规则网络，任意两个点（个体）之间的特征路径长度长（通过多少个体联系在一起），但聚合系数高（你是朋友的朋友的朋友的几率高）。对于随机网络，任意两个点之间的特征路径长度短，但聚合系数低。而小世界网络，点之间特征路径长度小，接近随机网络，而聚合系数依旧相当高，接近规则网络。
复杂网络的小世界特性跟网络中的信息传播有着密切的联系。实际的社会、生态、等网络都是小世界网络，在这样的系统里，信息传递速度快，并且少量改变几个连接，就可以剧烈地改变网络的性能，如对已存在的网络进行调整，如蜂窝电话网，改动很少几条线路，就可以显著提高性能。
无标度特性反映了复杂网络具有严重的异质性，其各节点之间的连接状况（度数）具有严重的不均匀分布性：网络中少数称之为Hub点的节点拥有极其多的连接，而大多数节点只有很少量的连接。少数Hub点对无标度网络的运行起着主导的作用。从广义上说，无标度网络的无标度性是描述大量复杂系统整体上严重不均匀分布的一种内在性质。
其实复杂网络的无标度特性与网络的鲁棒性分析具有密切的关系。无标度网络中幂律分布特性的存在极大地提高了高度数节点存在的可能性，因此，无标度网络同时显现出针对随机故障的鲁棒性和针对蓄意攻击的脆弱性。这种鲁棒且脆弱性对网络容错和抗攻击能力有很大影响。研究表明，无标度网络具有很强的容错性，但是对基于节点度值的选择性攻击而言，其抗攻击能力相当差，高度数节点的存在极大地削弱了网络的鲁棒性，一个恶意攻击者只需选择攻击网络很少的一部分高度数节点，就能使网络迅速瘫痪。
下图为网络聚集现象的一种描述：
回到顶部
下图描述了网络中的社区结构：
Newman提出的模块度计算公式如下:
Q=1/(2m)∑ ij (A ij −k i k j /(2m))δ(C i ,C j ) Q=1/(2m)∑ij(Aij−kikj/(2m))δ(Ci,Cj)
其中m m为网络中总的边数，A A是网络对应的邻接矩阵，A ij =1 Aij=1代表节点i i和节点j j之间存在连边，否则不存在连边。k i ki为节点i i的度数，C i Ci为节点i i属于某个社区的标号，而δ(C i ,C j )=1 δ(Ci,Cj)=1当且仅当C i =C j Ci=Cj。 上述的模块度定义其实很好理解，我们可以根据一个网络的空模型去进行理解。网络的空模型可以理解为只有节点的而没有连边，这时候一个节点可以和图中的任意其他节点相连，并且节点i i和j j相连的概率可以通过计算得到。随机选择一个节点与节点i i相连的概率为k j /2m kj/2m，随机选择一个节点与节点j j相连的概率为k j /2m kj/2m，那么节点i i和节点j j相连的概率为p i p j =k i k j /(4m 2 ) pipj=kikj/(4m2)，边数的期望值P ij =2mp i p j =k i k j /(2m) Pij=2mpipj=kikj/(2m)。所以模块度其实就是指一个网络在某种社区划分下与随机网络的差异，因为随机网络并不具有社区结构，对应的差异越大说明该社区划分越好。 Newman提出的模块度具有两方面的意义： （1）模块度的提出成为了社区检测评价一种常用指标，它是度量网络社区划分优劣的量化指标； （2）模块度的提出极大地促进了各种优化算法应用于社区检测领域的发展。在模块度的基础之上，许多优化算法以模块度为优化的目标方程进行优化，从而使得目标函数达到最大时得到不错的社区划分结果。 当然，模块度的概念不是绝对合理的，它也有弊端，比如分辨率限制问题等，后期国内学者在模块度的基础上提出了模块度密度的概念，可以很好的解决模块度的弊端，这里就不详细介绍了。 常用的社区检测方法主要有如下几种： （1）基于图分割的方法，如Kernighan-Lin算法，谱平分法等； （2）基于层次聚类的方法，如GN算法、Newman快速算法等； （3）基于模块度优化的方法，如贪婪算法、模拟退火算法、Memetic算法、PSO算法、进化多目标优化算法等。 回到顶部
3.1.1 网络平衡理论的提出
“网络平衡”一词最早是由Heider基于对社会心理学的研究而提出的，Heider在1946年的文章Attitudes and cognitive organization[1]中针对网络平衡的概念提出了最早的平衡理论：
（1）朋友的朋友是朋友；
（2）朋友的敌人是敌人；
（3）敌人的朋友是敌人；
（4）敌人的敌人是朋友。

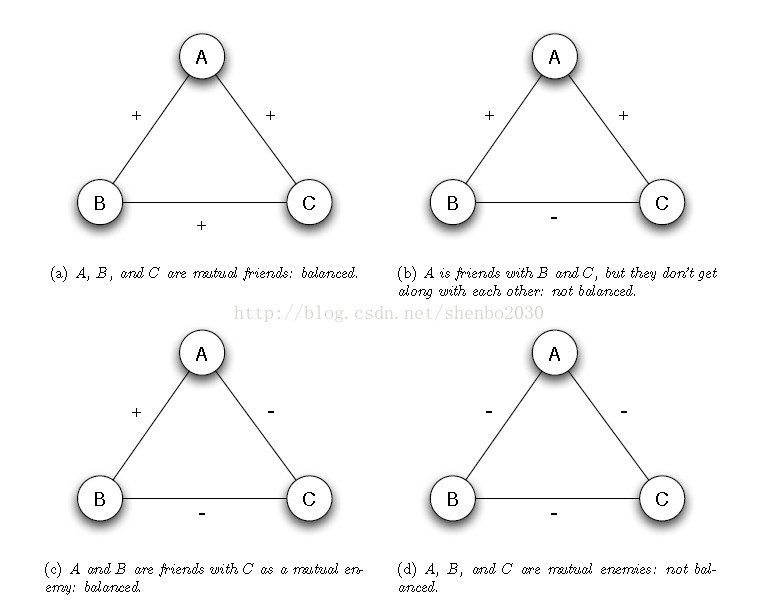

用常见的三元组合来表示上述的Heider理论如下：
上述的平衡理论是有关网络平衡提出的最早的理论，它后来也被称为是强平衡理论。
1956年，Cartwright和Harary对Heider的平衡理论进行了推广，并将其用在了图理论中（STRUCTURAL BALANCE: A GENERALIZATION OF HEIDER'S THEORY[2]）。Cartwright和Harary指出对于一个符号网络而言，网络平衡的充要条件是网络中的所有三元组都是平衡的，该结论也可以陈述为一个符号网络平衡的充要条件是它所包含的所有回路（cycles）都是平衡的（“-”号的个数为整数个）。而且，在这篇文章中，他们还提出了著名的结构平衡理论：如果一个符号网络是平衡的，那么这个网络就可以分为两部分子网络，其中每个子网络内部中节点的连接都是正连接，网络之间的连接均为负连接。
在这各阶段网络平衡的发展的重心主要在于构建网络平衡的心理学和社会学模型。
3.1.2 网络平衡的数学模型
在有了Heider等人的奠基工作后，有关网络平衡的发展主要是构建其数学模型，比如网络的动态表现，一个网络连接如何随时间的变化而变化，网络中节点之间的朋友或者敌人的关系如何演化等等。
3.1.3 网络平衡的应用
最新关于网络平衡方面的研究大都是研究一些在线网络，比如对某个网站用户属性的分析等等。而且，目前我们身处大数据时代，我们所要研究的网络规模也变为了大型甚至可以说是超大型网络，这这个背景下，如何计算一个网络是否平衡便成为该领域的主要热点问题。
2) 对于一个任意网络而言，如果我们可以将它分为两部分，使得每个部分内的连接均为实线，部分之间的连接均为虚线。
以上的两种定义是等价的。
一个符号网络平衡的充要条件是它不包括含有奇数个负连接的回路。 (5) 近似平衡网络（略）。 3.3 网络平衡的计算（A spectral algorithm for computing social balance）
命题1：节点i参与的三元组数目
A为邻接矩阵，元素取值可能为：1，-1,0；
G为邻接矩阵，元素取值可能为：0,1.
命题2：对于节点i而言，bi为其参与的平衡三元组数目，ui为其参与的不平衡三元组数目，则
理论1：对于完全符号图而言，
平衡三元组所占的比例为
理论2：对于任意符号网络，平衡三元组所占的比例为
注：以上两个计算网络平衡的公式中，特征值可以随大到小选择前几个比较大的，就像PCA那样，这样可以使得计算的复杂度大大减小。 回到顶部
回到顶部
1. 复杂网络的特点
钱学森对于复杂网络给出了一种严格的定义：具有自组织、自相似、吸引子、小世界、无标度中部分或全部性质的网络称之为复杂网络。言外之意，复杂网络就是指一种呈现高度复杂性的网络，其特点主要具体体现在如下几个方面：1.1 小世界特性
小世界特性（Small world theory）又被称之为是六度空间理论或者是六度分割理论（Six degrees of separation）。小世界特性指出：社交网络中的任何一个成员和任何一个陌生人之间所间隔的人不会超过六个，如下图所示：
在考虑网络特征的时候，通常使用两个特征来衡量网络：
特征路径长度（characteristic path length）：在网络中，任选两个节点，连通这两个节点的最少边数，定义为这两个节点的路径长度，网络中所有节点对的路径长度的平均值，定义为网络的特征路径长度。这是网络的全局特征。
聚合系数(clustering coefficient)：假设某个节点有k k条边，则这k k条边连接的节点（k k个）之间最多可能存在的边的条数为k(k−1)/2 k(k−1)/2，用实际存在的边数除以最多可能存在的边数得到的分数值，定义为这个节点的聚合系数。所有节点的聚合系数的均值定义为网络的聚合系数。聚合系数是网络的局部特征，反映了相邻两个人之间朋友圈子的重合度，即该节点的朋友之间也是朋友的程度。
对于规则网络，任意两个点（个体）之间的特征路径长度长（通过多少个体联系在一起），但聚合系数高（你是朋友的朋友的朋友的几率高）。对于随机网络，任意两个点之间的特征路径长度短，但聚合系数低。而小世界网络，点之间特征路径长度小，接近随机网络，而聚合系数依旧相当高，接近规则网络。
复杂网络的小世界特性跟网络中的信息传播有着密切的联系。实际的社会、生态、等网络都是小世界网络，在这样的系统里，信息传递速度快，并且少量改变几个连接，就可以剧烈地改变网络的性能，如对已存在的网络进行调整，如蜂窝电话网，改动很少几条线路，就可以显著提高性能。
1.2 无标度特性
现实世界的网络大部分都不是随机网络，少数的节点往往拥有大量的连接，而大部分节点却很少，节点的度数分布符合幂率分布，而这就被称为是网络的无标度特性（Scale-free）。将度分布符合幂律分布的复杂网络称为无标度网络。 下图为一个具有10万个节点的BA无标度网络的度数分布示意图：
无标度特性反映了复杂网络具有严重的异质性，其各节点之间的连接状况（度数）具有严重的不均匀分布性：网络中少数称之为Hub点的节点拥有极其多的连接，而大多数节点只有很少量的连接。少数Hub点对无标度网络的运行起着主导的作用。从广义上说，无标度网络的无标度性是描述大量复杂系统整体上严重不均匀分布的一种内在性质。
其实复杂网络的无标度特性与网络的鲁棒性分析具有密切的关系。无标度网络中幂律分布特性的存在极大地提高了高度数节点存在的可能性，因此，无标度网络同时显现出针对随机故障的鲁棒性和针对蓄意攻击的脆弱性。这种鲁棒且脆弱性对网络容错和抗攻击能力有很大影响。研究表明，无标度网络具有很强的容错性，但是对基于节点度值的选择性攻击而言，其抗攻击能力相当差，高度数节点的存在极大地削弱了网络的鲁棒性，一个恶意攻击者只需选择攻击网络很少的一部分高度数节点，就能使网络迅速瘫痪。
1.3 社区结构特性
人以类聚，物以群分。复杂网络中的节点往往也呈现出集群特性。例如，社会网络中总是存在熟人圈或朋友圈，其中每个成员都认识其他成员。集群程度的意义是网络集团化的程度；这是一种网络的内聚倾向。连通集团概念反映的是一个大网络中各集聚的小网络分布和相互联系的状况。例如，它可以反映这个朋友圈与另一个朋友圈的相互关系。下图为网络聚集现象的一种描述：
回到顶部
2. 社区检测
社区检测（community detection）又被称为是社区发现，它是用来揭示网络聚集行为的一种技术。社区检测实际就是一种网络聚类的方法，这里的“社区”在文献中并没有一种严格的定义，我们可以将其理解为一类具有相同特性的节点的集合。近年来，社区检测得到了快速的发展，这主要是由于复杂网络领域中的大牛Newman提出了一种模块度（modularity）的概念，从而使得网络社区划分的优劣可以有一个明确的评价指标来衡量。一个网络不通情况下的社区划分对应不同的模块度，模块度越大，对应的社区划分也就越合理；如果模块度越小，则对应的网络社区划分也就越模糊。下图描述了网络中的社区结构：
Newman提出的模块度计算公式如下:
Q=1/(2m)∑ ij (A ij −k i k j /(2m))δ(C i ,C j ) Q=1/(2m)∑ij(Aij−kikj/(2m))δ(Ci,Cj)其中m m为网络中总的边数，A A是网络对应的邻接矩阵，A ij =1 Aij=1代表节点i i和节点j j之间存在连边，否则不存在连边。k i ki为节点i i的度数，C i Ci为节点i i属于某个社区的标号，而δ(C i ,C j )=1 δ(Ci,Cj)=1当且仅当C i =C j Ci=Cj。 上述的模块度定义其实很好理解，我们可以根据一个网络的空模型去进行理解。网络的空模型可以理解为只有节点的而没有连边，这时候一个节点可以和图中的任意其他节点相连，并且节点i i和j j相连的概率可以通过计算得到。随机选择一个节点与节点i i相连的概率为k j /2m kj/2m，随机选择一个节点与节点j j相连的概率为k j /2m kj/2m，那么节点i i和节点j j相连的概率为p i p j =k i k j /(4m 2 ) pipj=kikj/(4m2)，边数的期望值P ij =2mp i p j =k i k j /(2m) Pij=2mpipj=kikj/(2m)。所以模块度其实就是指一个网络在某种社区划分下与随机网络的差异，因为随机网络并不具有社区结构，对应的差异越大说明该社区划分越好。 Newman提出的模块度具有两方面的意义： （1）模块度的提出成为了社区检测评价一种常用指标，它是度量网络社区划分优劣的量化指标； （2）模块度的提出极大地促进了各种优化算法应用于社区检测领域的发展。在模块度的基础之上，许多优化算法以模块度为优化的目标方程进行优化，从而使得目标函数达到最大时得到不错的社区划分结果。 当然，模块度的概念不是绝对合理的，它也有弊端，比如分辨率限制问题等，后期国内学者在模块度的基础上提出了模块度密度的概念，可以很好的解决模块度的弊端，这里就不详细介绍了。 常用的社区检测方法主要有如下几种： （1）基于图分割的方法，如Kernighan-Lin算法，谱平分法等； （2）基于层次聚类的方法，如GN算法、Newman快速算法等； （3）基于模块度优化的方法，如贪婪算法、模拟退火算法、Memetic算法、PSO算法、进化多目标优化算法等。 回到顶部
3. 结构平衡
结构平衡（Structural Balance）主要是针对社交网络的研究而被提出的，它最早源于社会心理学家Heider提出的一个结构平衡理论。 3.1 网络平衡的发展 网络平衡有时也称社会平衡（Social Balance），就网络平衡的发展来说，我们可以将其分为三个发展阶段。3.1.1 网络平衡理论的提出
“网络平衡”一词最早是由Heider基于对社会心理学的研究而提出的，Heider在1946年的文章Attitudes and cognitive organization[1]中针对网络平衡的概念提出了最早的平衡理论：
（1）朋友的朋友是朋友；
（2）朋友的敌人是敌人；
（3）敌人的朋友是敌人；
（4）敌人的敌人是朋友。
用常见的三元组合来表示上述的Heider理论如下：
上述的平衡理论是有关网络平衡提出的最早的理论，它后来也被称为是强平衡理论。
1956年，Cartwright和Harary对Heider的平衡理论进行了推广，并将其用在了图理论中（STRUCTURAL BALANCE: A GENERALIZATION OF HEIDER'S THEORY[2]）。Cartwright和Harary指出对于一个符号网络而言，网络平衡的充要条件是网络中的所有三元组都是平衡的，该结论也可以陈述为一个符号网络平衡的充要条件是它所包含的所有回路（cycles）都是平衡的（“-”号的个数为整数个）。而且，在这篇文章中，他们还提出了著名的结构平衡理论：如果一个符号网络是平衡的，那么这个网络就可以分为两部分子网络，其中每个子网络内部中节点的连接都是正连接，网络之间的连接均为负连接。
在这各阶段网络平衡的发展的重心主要在于构建网络平衡的心理学和社会学模型。
3.1.2 网络平衡的数学模型
在有了Heider等人的奠基工作后，有关网络平衡的发展主要是构建其数学模型，比如网络的动态表现，一个网络连接如何随时间的变化而变化，网络中节点之间的朋友或者敌人的关系如何演化等等。
3.1.3 网络平衡的应用
最新关于网络平衡方面的研究大都是研究一些在线网络，比如对某个网站用户属性的分析等等。而且，目前我们身处大数据时代，我们所要研究的网络规模也变为了大型甚至可以说是超大型网络，这这个背景下，如何计算一个网络是否平衡便成为该领域的主要热点问题。
3.2 网络平衡的基本理论
(1) Heider理论（强平衡理论SBT）。 (2) 结构平衡理论（Structural Balance Theroem）：在完全符号网络中，网络平衡的充要条件是其所有的三元组（回路）都平衡。 结构平衡的推论：一个完全符号网络平衡的充要条件是它可以被分为两部分X和Y，X和Y内部的节点连接均为正连接，X和Y之间的连接均为负连接。 (3) 弱平衡理论（A weaker form of structural balance，WSBT）：如果完全符号网络中不存在这样的三元组：两个边为正，一边为负，则该网络称为是弱平衡网络。 对于弱平衡理论而言，上图的三元组中，三边均为负连接的三元组也属于平衡三元组，也就是三元组的四种情况有三种属于平衡状态，一个属于不平衡状态（两边为正，一边为负）。 弱平衡网络推论：如果一个网络为弱平衡理论，那么它可以分为多个部分，每部分内的连接为正，部分之间的连接为负。 (4) 对任意网络平衡的定义. 1) 对于一个任意网络而言，如果我们可以将它所缺失的边填充使它成为一个平衡的完全符号网络，那么原网络就是平衡网络；2) 对于一个任意网络而言，如果我们可以将它分为两部分，使得每个部分内的连接均为实线，部分之间的连接均为虚线。
以上的两种定义是等价的。
一个符号网络平衡的充要条件是它不包括含有奇数个负连接的回路。 (5) 近似平衡网络（略）。 3.3 网络平衡的计算（A spectral algorithm for computing social balance）
命题1：节点i参与的三元组数目
A为邻接矩阵，元素取值可能为：1，-1,0；G为邻接矩阵，元素取值可能为：0,1.
命题2：对于节点i而言，bi为其参与的平衡三元组数目，ui为其参与的不平衡三元组数目，则
理论1：对于完全符号图而言，
平衡三元组所占的比例为
理论2：对于任意符号网络，平衡三元组所占的比例为
注：以上两个计算网络平衡的公式中，特征值可以随大到小选择前几个比较大的，就像PCA那样，这样可以使得计算的复杂度大大减小。 回到顶部
