PCB中电流如何流动——差分电流如何流动

2019-04-14 20:50发布

 1、有参考平面层的差分电流
       如果差分走线下方有一层平面层,那么电流沿(差分对的)每个走线的流动就如同当走线为单端走线时一样。为使路径完整,电流通过走线和参考平面层之间的分布电容流动。

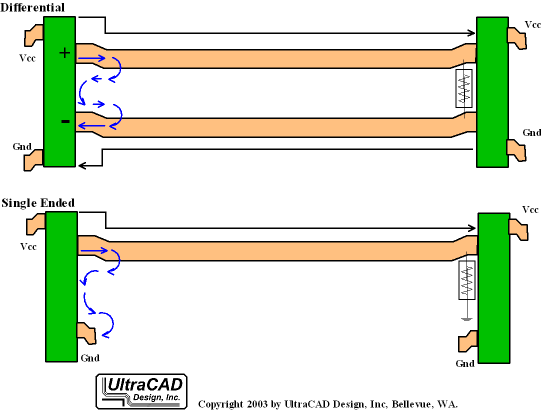

下图是有参考平面层的情形,上面的图是差分对走线,下面的图是单端走线。 在此处,电流路径是沿走线(图中走线对的上部走线)向下并在另一条走线上返回。在走线下方参考平面层中的返回电流在次层中形成了一种涡旋电流,并作为第二独立的电流回路。这一回路将会消失,因为不再有变化的电流来激励它。

2、没有参考平面层的差分电流
如果差分电流走线下面没有参考平面层,那么电流沿走线对的一条向下流动并在另一条走线上返回。走线间的返回路径由走线间的分布电容提供。
