Excel绘制甘特图

2019-04-14 21:58发布

         什么是甘特图?        甘特图(Gantt chart)又叫横道图、条状图。它是在第一次世界大战时期发明的,以亨利·L·甘特先生的名字命名,他制定了一个完整地用条形图表进度的标志系统。        甘特图内在思想简单,即以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。基本是一条线条图,横轴表示时间,纵轴表示活动(项目),线条表示在整个期间上计划和实际的活动完成情况。它直观地表明任务计划在什么时候进行,及实际进展与计划要求的对比。管理者由此可便利地弄清一项任务(项目)还剩下哪些工作要做,并可评估工作进度。
       优点:        图形化概要,通用技术,易于理解;

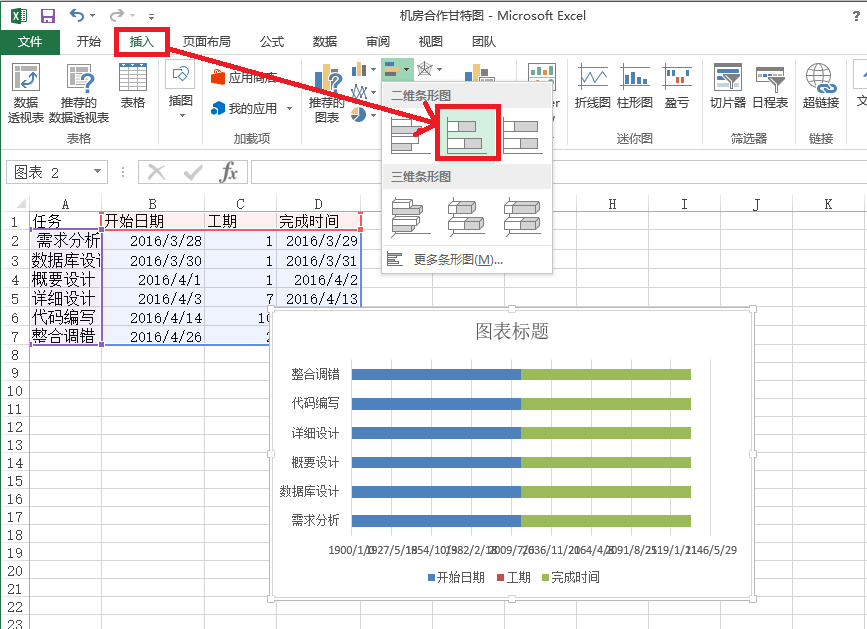

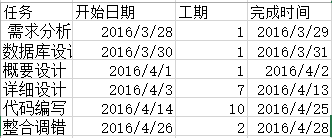

       中小型项目一般不超过30项活动;        有专业软件支持,无须担心复杂计算和分析        如何绘制:        1、首先,在表中输入要用到的数据,如图:                 2、选中数据后,选择插入条形图中的二维条形图第二个

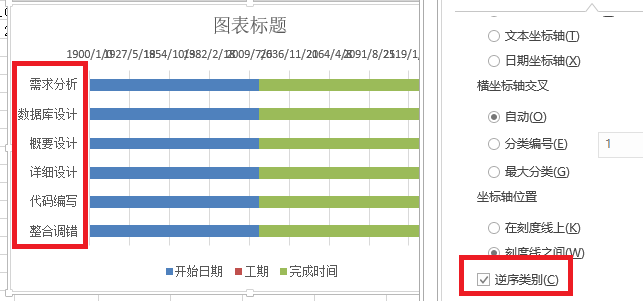

       3、选中纵坐标,设置坐标轴格式,选择逆序类别

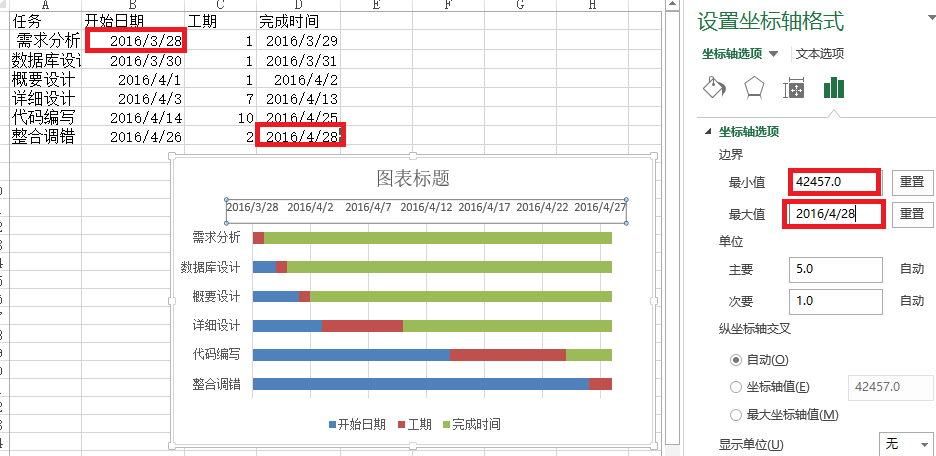

      4、选中横坐标,设置坐标轴格式,在边界处分别输入日期的最小值和最大值

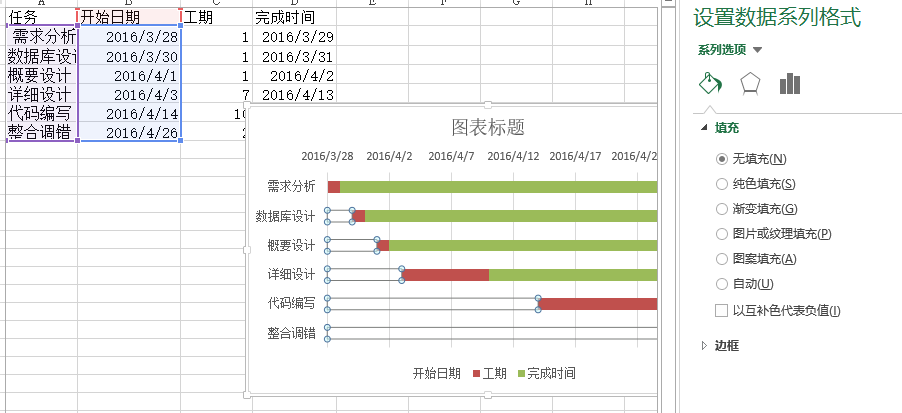

       5、选中图表中的蓝 {MOD}条形和绿 {MOD}条形,将填充颜 {MOD}改为无填充

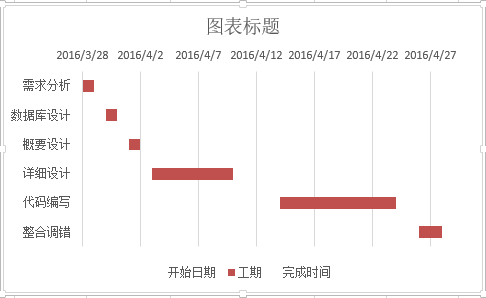

          最后结果如图所示:
      为了美观,自己还可以稍加修饰,对于画这种图之前自己内心一直是拒绝的,不过这反而会阻碍我们走向专业化的脚步,多动手,不要让懒成为一种病。
