MPLAB IDE v8.92  只能支持英文目录，所以一般而言是把相应的工程拷到D盘中，然后打开编译，最后如果想要保存工程，应该拷回想要保存的位置 当在中文目录中会出现“找不到指定路径”的错误，如下：

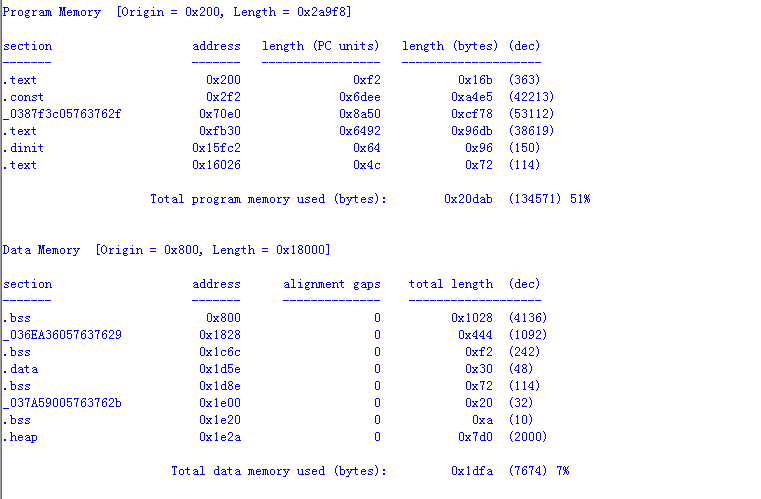

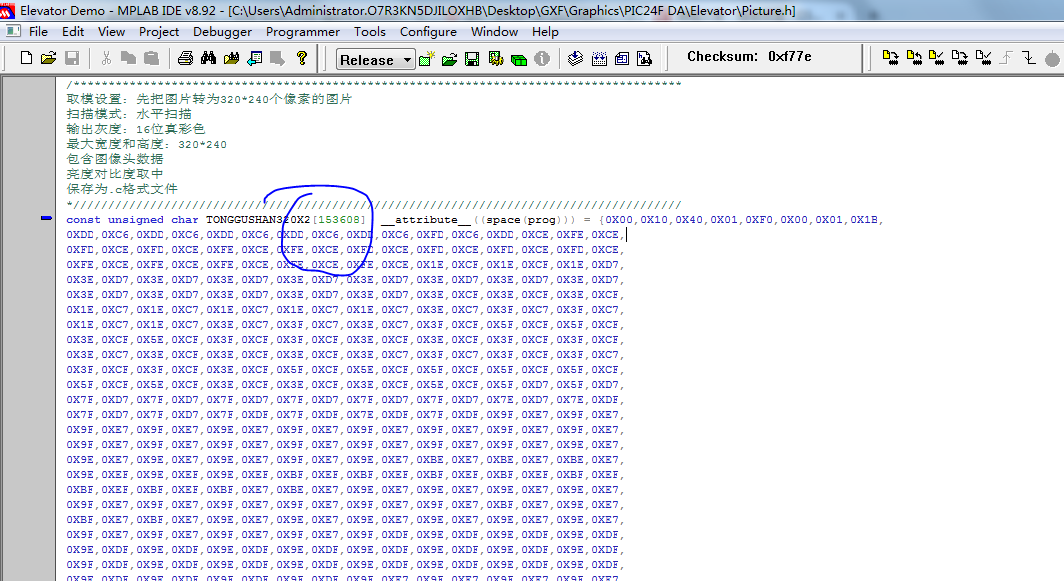

关于超大数组问题： 本实验用的编译器是xc16-gcc.exe,集成开发环境是MPLAB IDE v8.92，当前的编译器配置如下： -g -Wall -mlarge-code -mlarge-data -Os -fno-ivopts 如下图： 其中这里有一个超大的数组： 这时候编译会有这样的一个错误： 从提示可以知道，这是一个数据超出的错误，但是这里是超出了数据段，而不是说超出了芯片的flash，我们可以这样查看是否超过了flash，去掉这个数组编译看看占用了多少flash，如下： 也就是说占用的flash空间是：81459+7674=89133，但是单片机的flash却是这样的： 所以即是加上数组的35408也是124541并没有超出flash，所以这个错误完全是编译器的问题，从网上收到这个文章： http://electronics.stackexchange.com/questions/25878/epmp-on-pic24fj128da210 其中有关键的提示： 所以这里增加-mlarge-arrays这个编译命令，如下： 这时候的编译结果如下所示： 从网上找到这个办法： http://www.microchip.com/forums/m621857.aspx 其中的关键的地方是这样的： 在文件中修改如下： 这时候编译结果如下： 编译成功了，要说明的是，如果数组再增大到一定的程度，如下 这时候又会出现新的错误，本人决定去弄一张更小的图片吧，不要那么大的图片了，所以这个错误将不再深究，错误如下： 从这里看，或许真的是因为溢出flash了 注意：上面只是说明了怎么装数据，并没有说明怎么使用数据，下面的函数给出了一个怎么使用这个数组数据的说明： void show_photo(unsigned short int StartX, unsigned short int StartY, __prog__ unsigned char *BmpAddress)
{
    __prog__ HEADCOLOR *BmpHeadr;
    unsigned short int Width, Height,Column,row;
    __prog__ unsigned char *BmpData;
    BmpHeadr = (__prog__ HEADCOLOR *)BmpAddress;
    Width = BmpHeadr->w;    //177
    Height = BmpHeadr->h;   //100
    BmpData = (__prog__ unsigned char *)(BmpAddress + sizeof(HEADCOLOR));    //sizeof表示该数组内存的多少 单位是字节 算出像素数据在数组中的偏移
    LCD_SetPos(StartX,StartX+Width-1,StartY,StartY+Height-1);
    for(Column=0;Column     {
        for(row=0;row         {
            Write_Data(*(__prog__ unsigned short int *)BmpData);
            BmpData +=2;
        }
    }
} 一定要注意这时候使用的是__prog__类型，而不是const类型 下面是这个函数的调用方法： show_photo(0,0,gImage_100X177); 这个数组的定义是这样的： __prog__ unsigned char gImage_100X177[35408] __attribute__((space(prog)))= { 0X00,0X10,0XB1,0X00,0X64,0X00,0X01,0X1B,
0XDD,0XC6,0XDD,0XC6,0XFE,0XC6,0XFD,0XCE,0XFD,0XCE,0XFE,0XCE,0X1E,0XCF,0X1E,0XCF,
0X1E,0XCF,0X1E,0XCF,0X1E,0XC7,0X1E,0XCF,0X1E,0XCF,0X3E,0XD7,0X3E,0XD7,0X3E,0XD7,
0X3E,0XD7,0X3E,0XD7,0X3E,0XD7,0X3E,0XD7,0X3E,0XD7,0X3E,0XCF,0X3E,0XC7,0X1E,0XC7,
0X1E,0XC7,0X1E,0XC7,0X1E,0XC7,0X3E,0XC7,0X3E,0XC7,0X3E,0XCF,0X3E,0XCF,0X5E,0XCF,
0X5F,0XCF,0X3E,0XCF,0X3E,0XCF,0X3E,0XCF,0X3F,0XCF,0X3E,0XC7,0X3F,0XCF,0X3F,0XCF,
0X3F,0XC7,0X5F,0XCF,0X5F,0XCF,0X5F,0XCF,0X5E,0XCF,0X5F,0XCF,0X5F,0XCF,0X5F,0XCF,

现在我们可以看看实验效果了：

下面上传本实验的程序，这个程序的主芯片是PIC24FJ256DA210，液晶型号是S663DE,模块型号是深圳爱维信公司的IGF240320MC28N01 代码用好压软件分成了两份压缩文件： http://download.csdn.net/detail/chengdong1314/9552679 http://download.csdn.net/detail/chengdong1314/9552680
下面是取模软件和图片： http://download.csdn.net/detail/chengdong1314/9552683
