Hello 大家好，今天给大家分享一篇下有关AD9833可编程波形发生器相关的使用经验，希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~
首先是原理图：

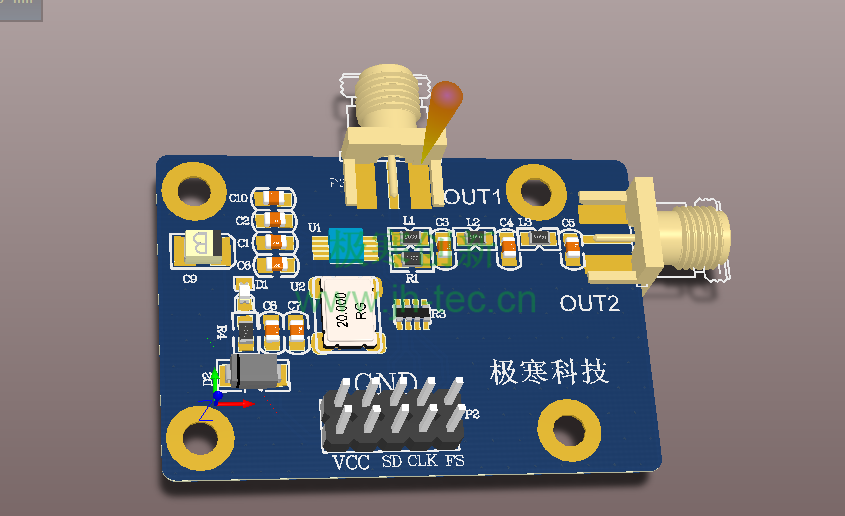

PCB：
芯片特点
数字可编程频率和相位
当供电电压为3 V时，功耗为12.65 mW
输出频率范围：0 MHz至12.5 MHz
28位分辨率（25 MHz基准时钟时为0.1 Hz）
正弦波/三角波/方波输出
2.3 V至5.5 V电源供电
无需外部元件
三线式SPI接口
扩展温度范围： -40 ℃至+105 ℃
掉电选项
10引脚MSOP封装
通过汽车应用认证 使用建议
1、数据接口的限流电阻切记不要取阻值太大，否则通信会失败，建议最大100R
2、板载时钟芯片紧挨着芯片放置，使时钟线尽量的简短
3、在输出方波和三角波的时候，后级滤波电路对波形会有影响，所以设计的时候可以单独在设计一个输出SMA接口用于三角波和方波，正弦波从滤波后输出。
4、由于AD9833芯片内部在VOUT和GND之间自带200Ω阻抗，这里默认配置最大功率输出，也就是R1焊接200R与芯片内部阻抗匹配，如果觉得输出电压过低，可将此电阻去掉
下面是文章源地址，附有PCB和原理图源文件，仅供学习和技术交流
http://www.jh-tec.cn/archives/185
